Bronkhorst EX-FLOW Mass Flow Benutzerhandbuch
Seite 21
BRONKHORST HIGH-TECH B.V.

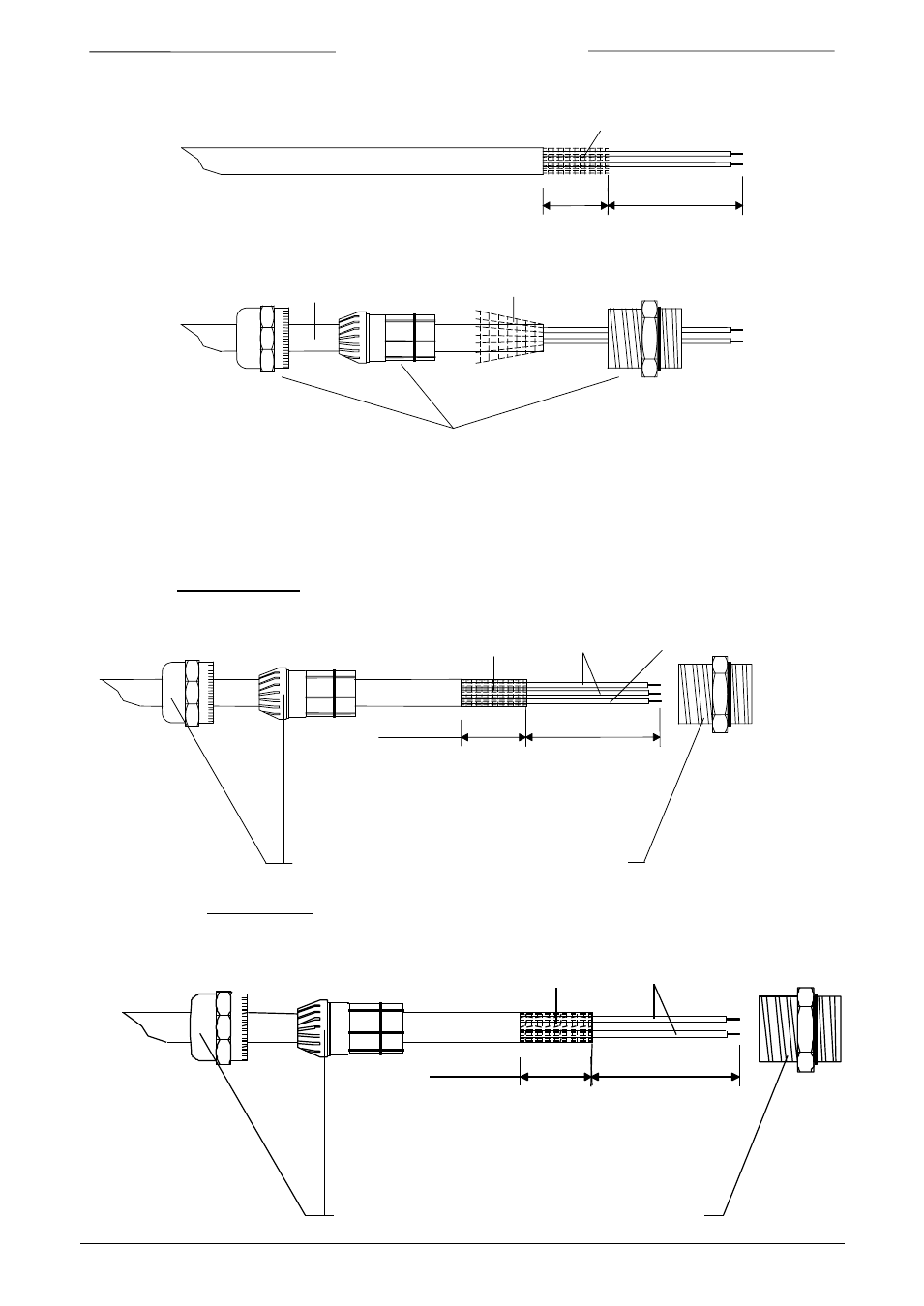

4.5.2 Kabelverschraubungsmontage Kunde Seite
.
Montieren Sie die PG-Metallkabelverschraubung gemäß obiger Zeichnung.
4.5.3 Kabelverschraubungsmontage Instrument Seite
30 mm
15 mm
Löten Sie einen Draht an die Kabelabschirmung.
Schrumpfschlauch über die Kabelabschirmung
anbringen auf solche Weise dass die Abschirmung
unsichtbar ist nach Schrinken.
Metalkabelverschraubung z.B HUMMEL HSK-M-EMV
Kabelabschirmung
+ Schrumpfschlauch
Kabeldrähte
Draht
(Abschirmung)
Exproof flowmeter
Abschirmung
15 mm
35 mm
Stülpen Sie die Kabelabschirmung zurück über das Kabel (die Abschirmung muß
das Kabel umschließen).
Abgeschirmtes Kabel
z. B. LAPP LiYCY
Abschirmung
Metallkabelverschraubung
z.B. HUMMEL HSK-M-EMV
50
mm
15 mm
Schrumpfschlauch über die Kabelabschirmung
anbringen auf solche Weise dass die
unsichtbar ist nach Schrinken.
Metalkabelverschraubung z.B HUMMEL HSK
-
M
-
EMV
Schrumpfschlauch
Kabeldrähte
Exproof Ventille
9.19.028
