4 SLAVE-ADRESSIERUNG
4.1 A
LLGEMEINES
Wenn Sie Ihr Mess-/Regelgerät von Bronkhorst als PROFIBUS DP-Slave installiert haben und die richtigen Einstellungen
für Slave-Konfiguration und Parameterdaten vorgenommen haben, können Sie Ihrem Instrument die gewünschte
Slave-Adresse zuweisen. Standardinstrumente werden mit der Slave-Adresse 126 ausgeliefert. Diese Adresse wurde
von der Profibus-Organisation festgelegt und steht für die Installation neuer Geräte am Bus zur Verfügung. Die
Änderung der Adresse ist auf fünf verschiedene Arten möglich.
4.2 Ü
BER
D
REHSCHALTER AN DER
S
EITE DES
I
NSTRUMENTS
(
FALLS VORHANDEN
)

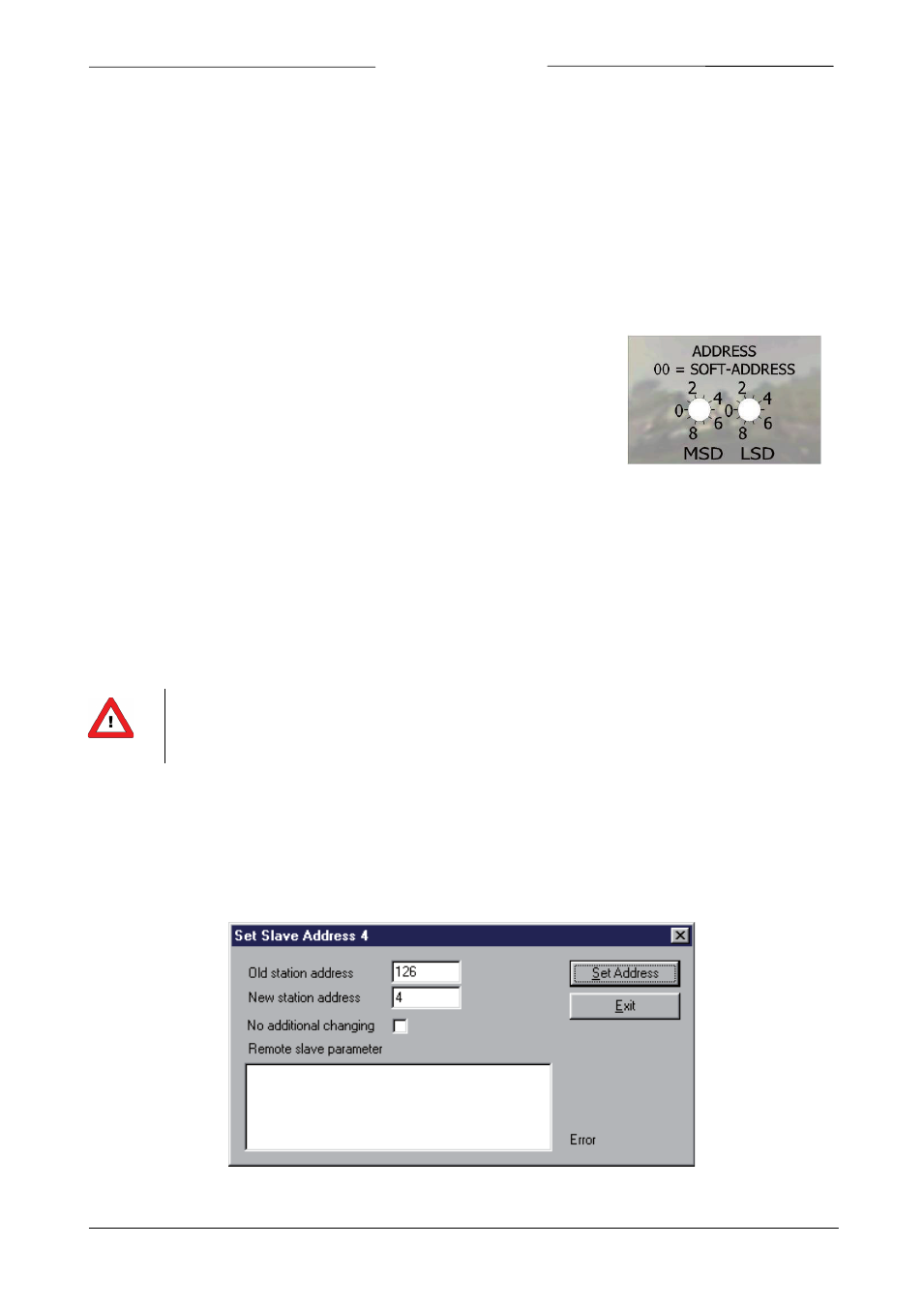

An der Seite des Instruments sind Drehschalter und ein Schild mit der Erläuterung
der Schalter platziert. Stellen Sie sicher, dass die Schalter mit einem geeigneten
Schraubendreher betätigt werden.
Die Schalter haben die folgende Funktion:
ADDRESS (00 – 99)
Mit dem ADDRESS-Schalter kann die Slave-Stationsadresse eingestellt werden. MSD steht für den Zehner und LSD für
den Einer der Dezimalzahl. Adresse 25 beispielsweise bedeutet MSD auf 2 und LSD auf 5. Die Standardschalterstellung
ist 00. In dieser Stellung kann die Adresse mit der Software programmiert werden. Die mit der Software
programmierbare Standardadresse ist 126.
Während der Initialisierung des Instruments werden die Adressschalter gelesen. Wenn die Schalter eine gültige
PROFIBUS-Slave-Stationsadresse spezifiziert haben, d.h. einen Wert von 1 bis 99, dann wird dieser Wert verwendet.
Durch die Einstellung der Adresse über die Drehschalter (nicht Null) werden alle anderen Methoden der
Adressenzuweisung außer Kraft gesetzt.
Dies bedeutet, dass die Adressierung über die Software nicht mehr möglich ist.
4.3 Ü
BER
PROFIBUS
Dies ist der normale Weg zur Adressenänderung. Zeigen Sie auf den aktuellen Slave in Ihrem Master-
Konfigurationstool und wählen Sie [online] [Set slave address] aus. Geben Sie die korrekte alte Adresse und die neue
Adresse ein und klicken Sie auf [Set address].
