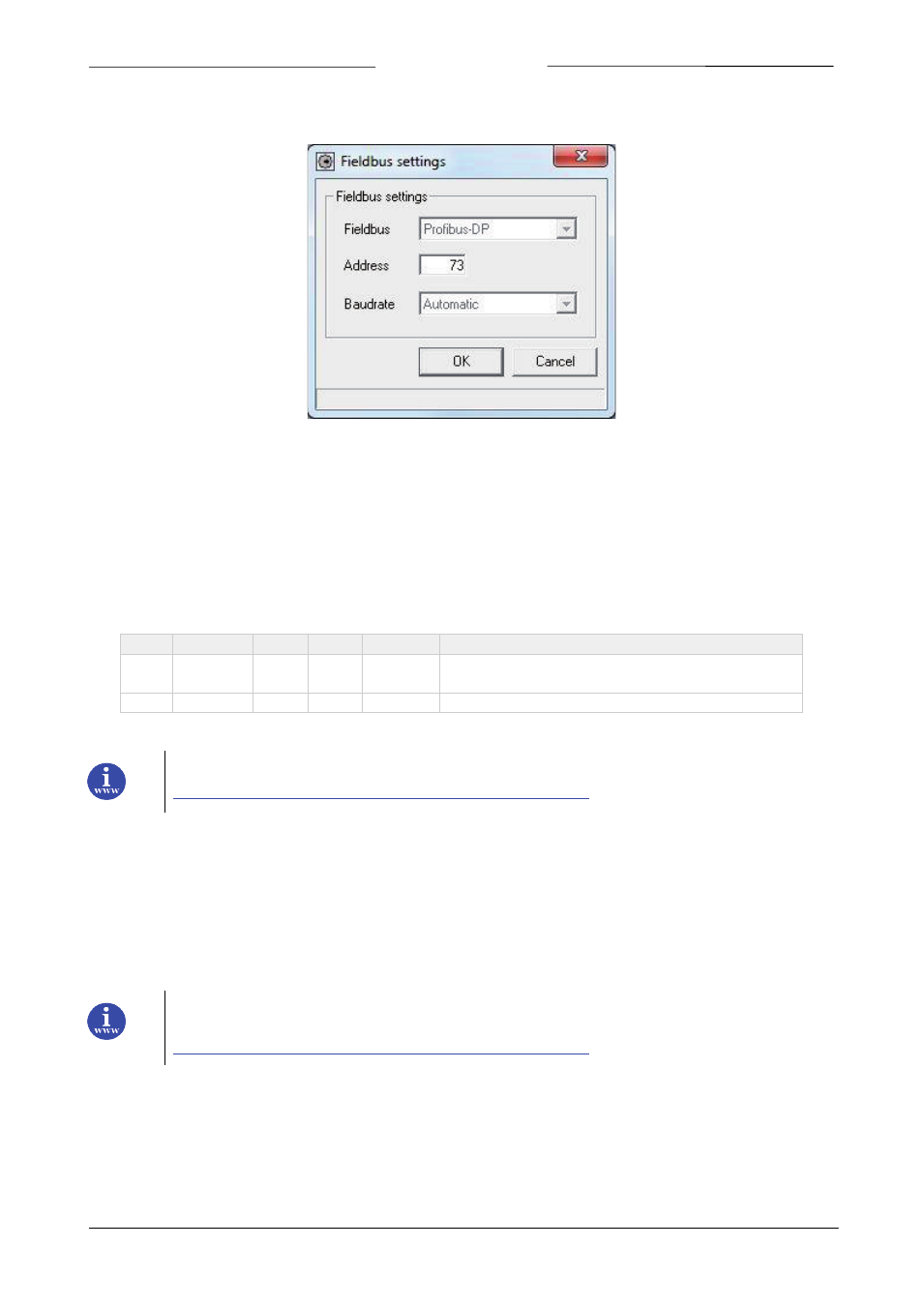

Starten Sie FlowFix.exe und wählen Sie den COM-Port aus. Daraufhin erscheint der Konfigurationsbildschirm.
Geben Sie die Slave-Stationsadresse ein und klicken Sie auf [OK]. Eine Änderung der Baudrate hat keinen Einfluss auf
PROFIBUS-Geräte, weil der Slave automatisch die Baudrate des Masters übernimmt. Hier dient die Baudrate nur zur
Anzeige. Die Neuadressierung kann mit der Option „Live List“ überprüft werden. Diese gibt eine Übersicht aller
Masters und Slaves, die an ein PROFIBUS-Segment angeschlossen sind (siehe Beispiel im vorigen Abschnitt).
4.5
Ü
BER
RS232:
A
NDERE
P
ROGRAMME
Die Anzeige und/oder Änderung der Slave-Stationsadresse oder Baudrate ist auch mit anderen Programmen über
RS232 und den COM-Port Ihres PCs mit 38400 Baud möglich, und zwar durch Verwendung des FLOW-BUS-Protokolls.
Prozess Parameter Typ
R/W Init-Modus Beschreibung
125
9
LONG R/W
Soft init Baudrate für Feldbusschnittstelle (PROFIBUS: nur
Anzeige)
125
10
CHR
R/W
Soft init Feldbusstationsadresse/MAC-ID
Tabelle 6: Adresseneinstellung und Baudrateanzeige durch RS232 Pro-par
Genauere Informationen über das RS232-Protokoll (Dokument 9.19.027) finden Sie unter:
4.6
Ü
BER
M
IKROSCHALTER UND
LED
S OBEN AUF DEM
I
NSTRUMENT
Mit dem Mikroschalter oben auf dem Instrument können die Einstellungen der Slave-Stationsadresse und der
Baudrate ausgelesen und geändert werden. Die LEDs zeigen die Zehnerstellen der Adresse mit grünem Blinken und die
Einerstellen mit rotem Blinken an. Für die Anzeige der Baudrate blinken beide LEDs (die Baudrate wird automatisch an
die Master-Einstellung angepasst und kann daher nur angezeigt werden).
Siehe Dokument 9.19.023 für eine genaue Beschreibung.
Dieses Dokument finden Sie unter:
