2.3
PROFIBUS DP-K
ABEL
PROFIBUS-Kabel sind geschirmte Twisted-Pair-Kupferkabel, die sich voneinander durch die Art des Drahts
(starr/flexibel) und/oder Mantels unterscheiden. Die zwei inneren Adern eines PROFIBUS-Kabels sind grün und rot
isoliert. Die Spezifikationen in diesem Kapitel sollen in erster Linie als allgemeine Einführung dienen und beschreiben
die zu beachtenden Kabeleigenschaften (siehe auch IEC 61784-5-3).
Die Kabel für PROFIBUS DP sind in Kategorien eingeteilt, die sogenannten Kabeltypen, die spezifische physikalische
Parameter definieren. Die einzelnen Kabeltypen werden durch die Großbuchstaben A, B, C und D identifiziert. Bei der
Planung eines Netzwerks sollte ausschließlich Kabeltyp A verwendet werden.
Die nachstehende Tabelle enthält die einzuhaltenden Parameter des Kabeltyps A.
Parameter
Festgelegte Grenzen
Wellenwiderstand
135..165 Ω mit f = 3...20 MHz
Betriebskapazität
≤ 30 pF/m
Schleifenwiderstand
≤ 110 Ω/km
Aderdurchmesser
> 0,64 mm
Aderquerschnitt
> 0,34 mm2
2.4
M
AXIMALE
K
ABELLÄNGE BEI
PROFIBUS DP
Die maximale Übertragungsdistanz (Hauptleitung), die mit Kupferkabeln erreicht werden kann, steht in unmittelbarem
Zusammenhang mit der für das PROFIBUS DP-Netzwerk ausgewählten Übertragungsgeschwindigkeit. Infolgedessen
müssen diese beiden Variablen immer zusammen betrachtet werden. Die Datenübertragungsrate von PROFIBUS DP
kann in definierten Schritten zwischen 9,6 und 12.000 kbits/s eingestellt werden. Sie muss bei allen Segmenten einer
PROFIBUS-Leitung identisch sein. Die nachstehende Tabelle enthält die maximal möglichen Übertragungsdistanzen,
die mit Kupferkabeln erreicht werden können. Die minimale Kabeldistanz zwischen zwei Geräteanschlüssen ist ein (1)
Meter.
Übertragungsrate (kbits/s)
Maximale Übertragungsdistanz* (L
T
) (Meter)
9,6
1200
19,2
1200
45,45
1200
93,75
1200
187,5
1000
500
400
1500
200
3000
100
6000
100
12000
100
* Berechnet für PROFIBUS-Kabel Typ A bei 30 pF/m

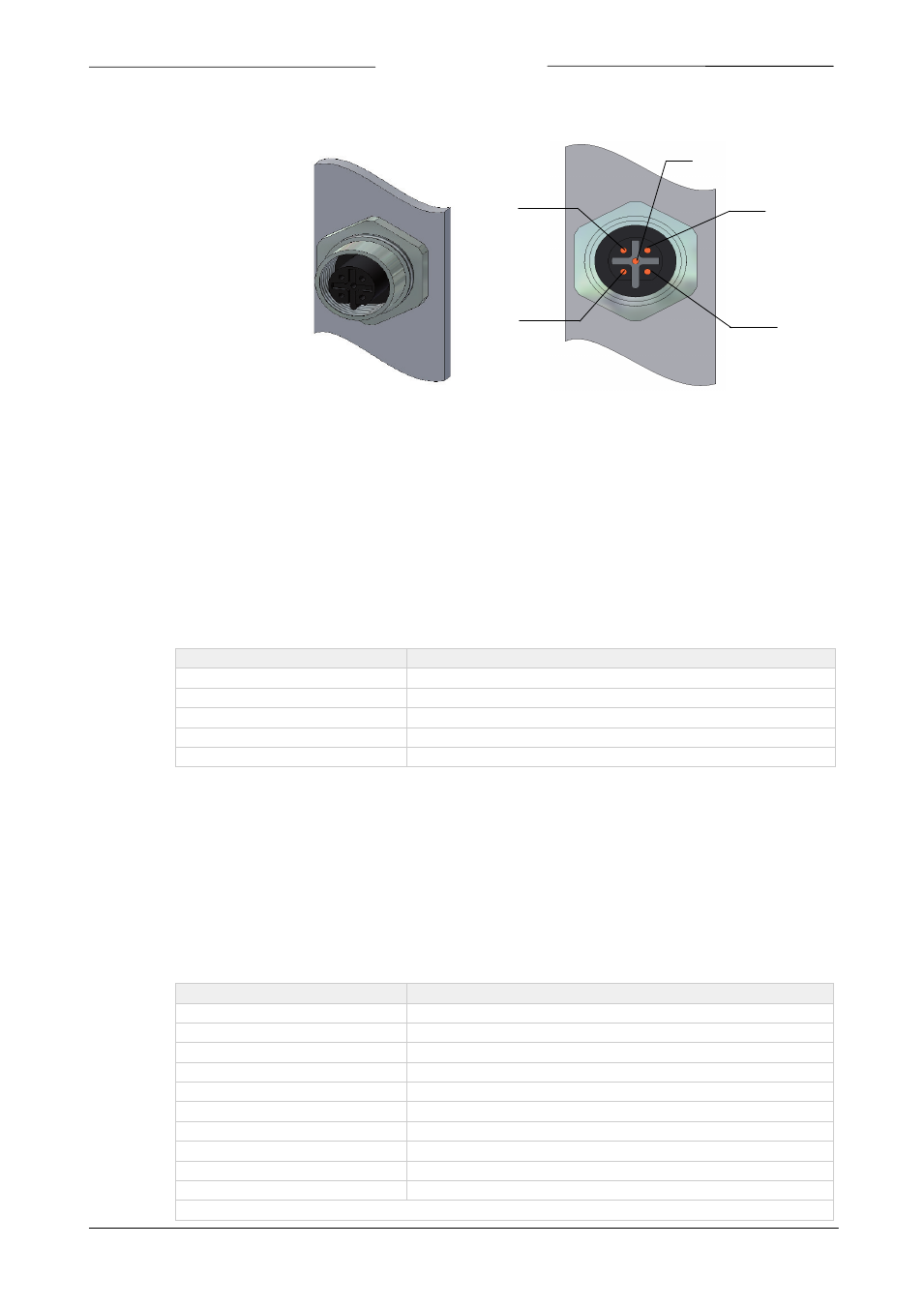

B-kodiert
4
2
3
5
1
