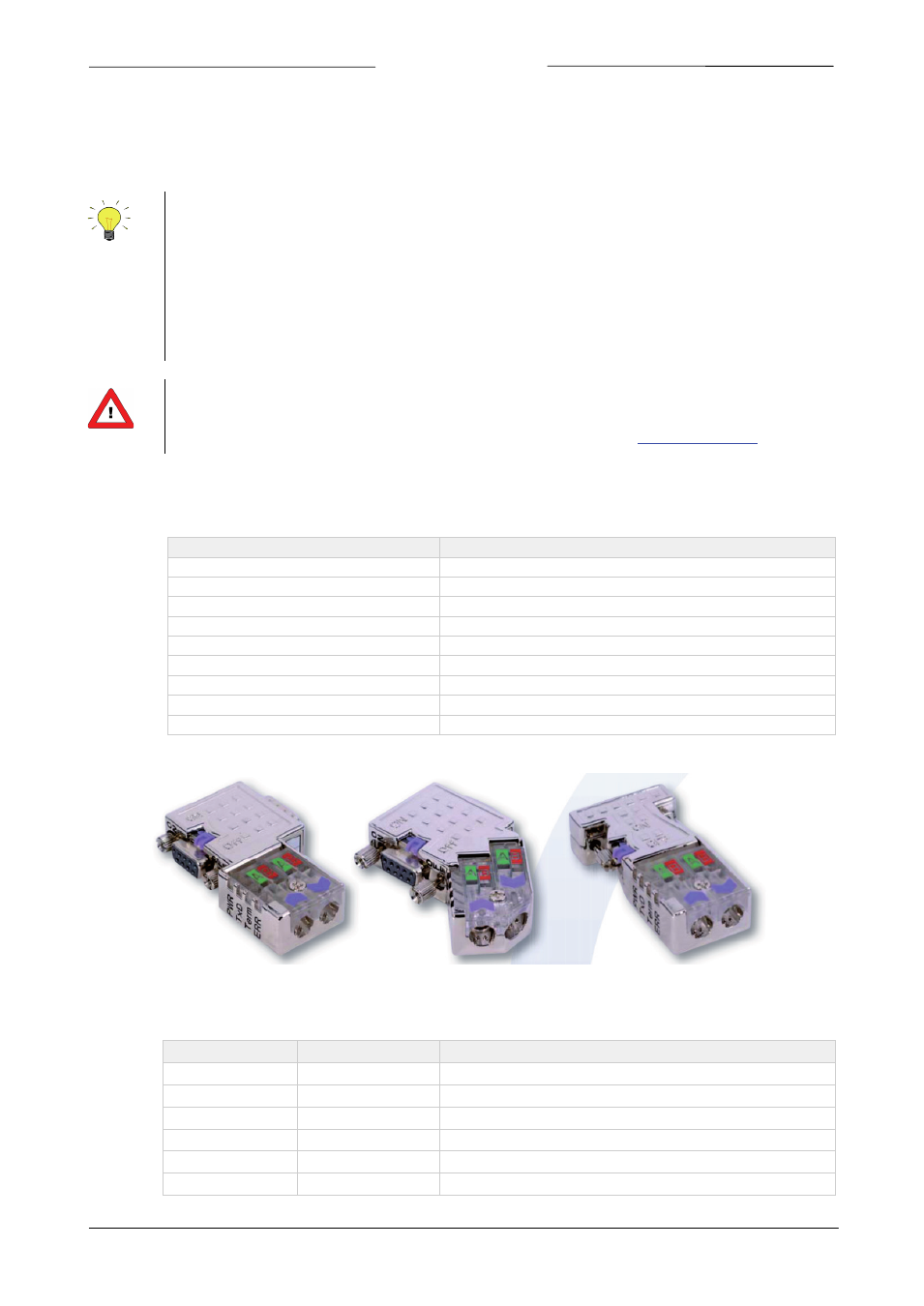

BRONKHORST ®
2 FELDBUSINSTALLATION
2.1 A
LLGEMEINES
Die folgenden Installationsanweisungen gelten nur für die Datenübertragung mit Kupferkabeln (RS 485)
nach EN 50170. Des Weiteren wird den Betreibern von PROFIBUS-Ausrüstung dringend empfohlen, nur
Feldbusgeräte und -komponenten zu verwenden, die von der PROFIBUS Nutzerorganisation e.V. (PNO)
zertifiziert wurden.
Zertifizierte Produkte sind von Spezialisten umfangreich getestet worden, um ihre Einhaltung der
PROFIBUS-Norm EN 50170 in Kombination mit PROFIBUS-Geräten anderer Hersteller nachzuweisen. Die
PROFIBUS-Datenübertragung basiert auf dem Standard RS 485
1
. Die relevanten Funktionen für die
Nutzung mit PROFIBUS-DP werden in EN 50170 beschrieben.
Eine nicht ordnungsgemäß installierte PROFIBUS DP-Feldbusverkabelung ist die Ursache vieler
Probleme.
Befolgen Sie die nachstehenden Anweisungen sowie die Anweisungen auf www.profibus.com .
2.2 PROFIBUS-S
TECKVERBINDER
Der weibliche D-Sub-Chassissteckverbinder (Subminiatur, 9-polig) für PROFIBUS DP hat folgende Pinbelegung:
Pinnummer Beschreibung
1 nicht belegt
2 nicht belegt
3 RxD/TxD-P - Plus (B-Leiter)
4 RTS
5 DGnd
6 VP (+5 V)
7 nicht belegt
8 RxD/TxD-N - Minus (A-Leiter)
9 nicht belegt
Der weibliche B-kodierte M12-Chassissteckverbinder (IP65) für PROFIBUS hat folgende Pinbelegung:
Pinnummer Signal Beschreibung
1 VP Stromversorgung Plus, (P5V)
2 RxD/TxD-N Datenempfang/-übertragung – Minus, A-Leitung
3 DGND Daten Erde (Referenzpotenzial zu VP)
4 RxD/TxD-P Datenempfang/-übertragung – Plus, B-Leitung
5 nicht belegt
Gewinde Schirm Schirm oder Erdpotenzial (PE)
Seite 8 PROFIBUS DP interface 9.19.025
