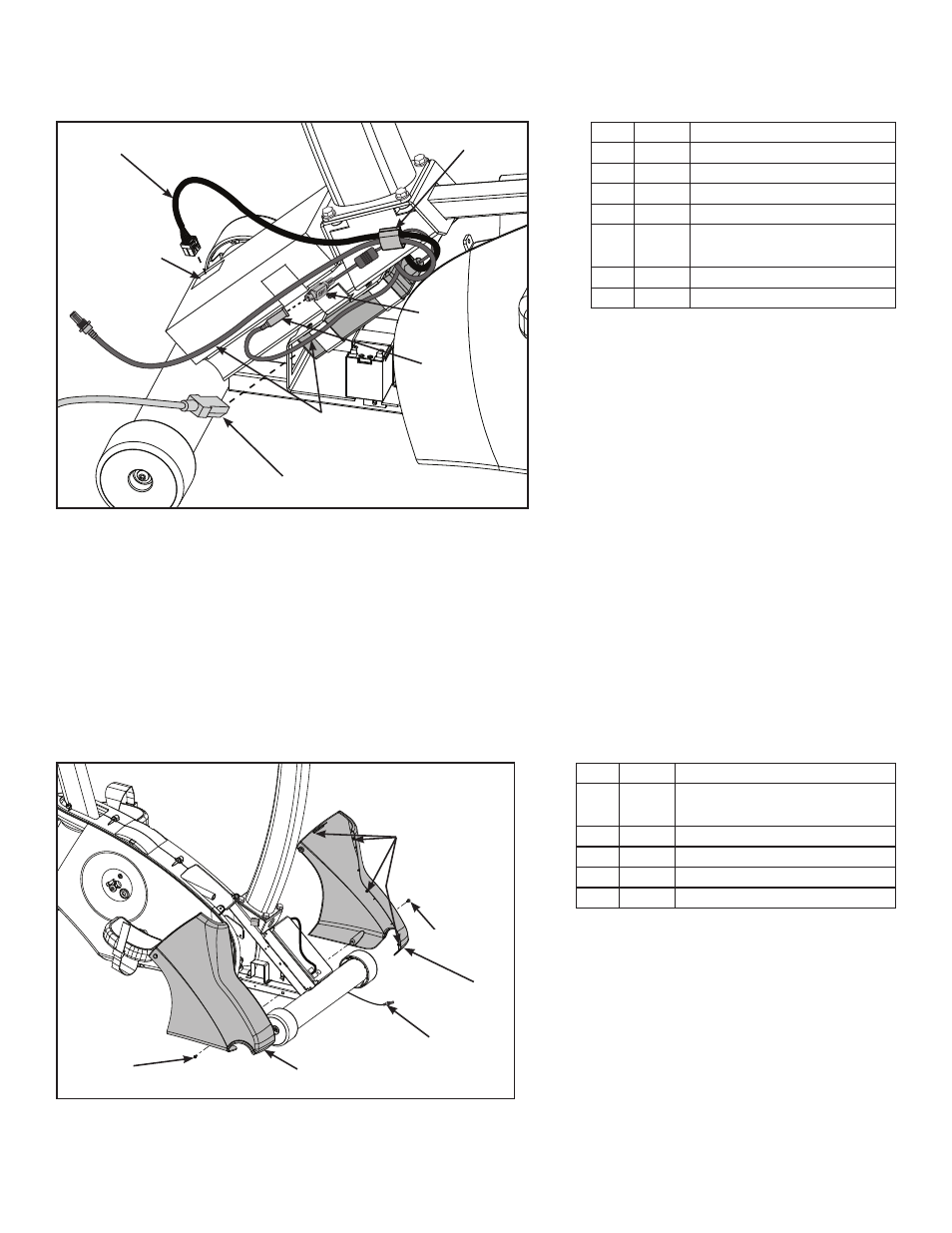

6. Führen Sie die Kabel durch die graue Klemme, die sich an der Steuereinheit befindet.
2
3
7
4
5
1
6
Item Description
1 Konsolenkabel
2 Konsolen-Kabelstecker
3 Graue Klemme
4 Netzteilausgang
5 Konsolenkabel-
DINSteckverbinder
6 A/V Kabel (optional)
7 11 Netzkabel
7. Verbinden Sie das Konsolenkabel mit dem Kabelstecker der Konsole, der sich am unteren
Bedienungspult befindet. Vergewissern Sie sich, dass der Kabelstecker fest angezogen ist.
8. Den DIN-Steckverbinder des Konsolenkabels am Netzteilausgang anschließen. Sicherstellen,
dass die beiden Steckverbinder fest verbunden sind und ohne Zurückziehen der Hülse zur
Freigabe nicht getrennt werden können.
Befestigen der Frontabdeckungen
1. Befestigen Sie die linke Frontabdeckung mit einer Schraube mittels eines
Kreuzschlitzschraubenziehers.
2
5
4
3
2
1
Item Description
1 Verbindungsstücke aus
Kunststoff
2 14 Schraube
3 Linke Frontabdeckung
4 A/V Kable (optional)
5 Rechte Frontabdeckung
