ZAPFWELLENBETRIEBENE HÄCKSLER 6
Abschnitt

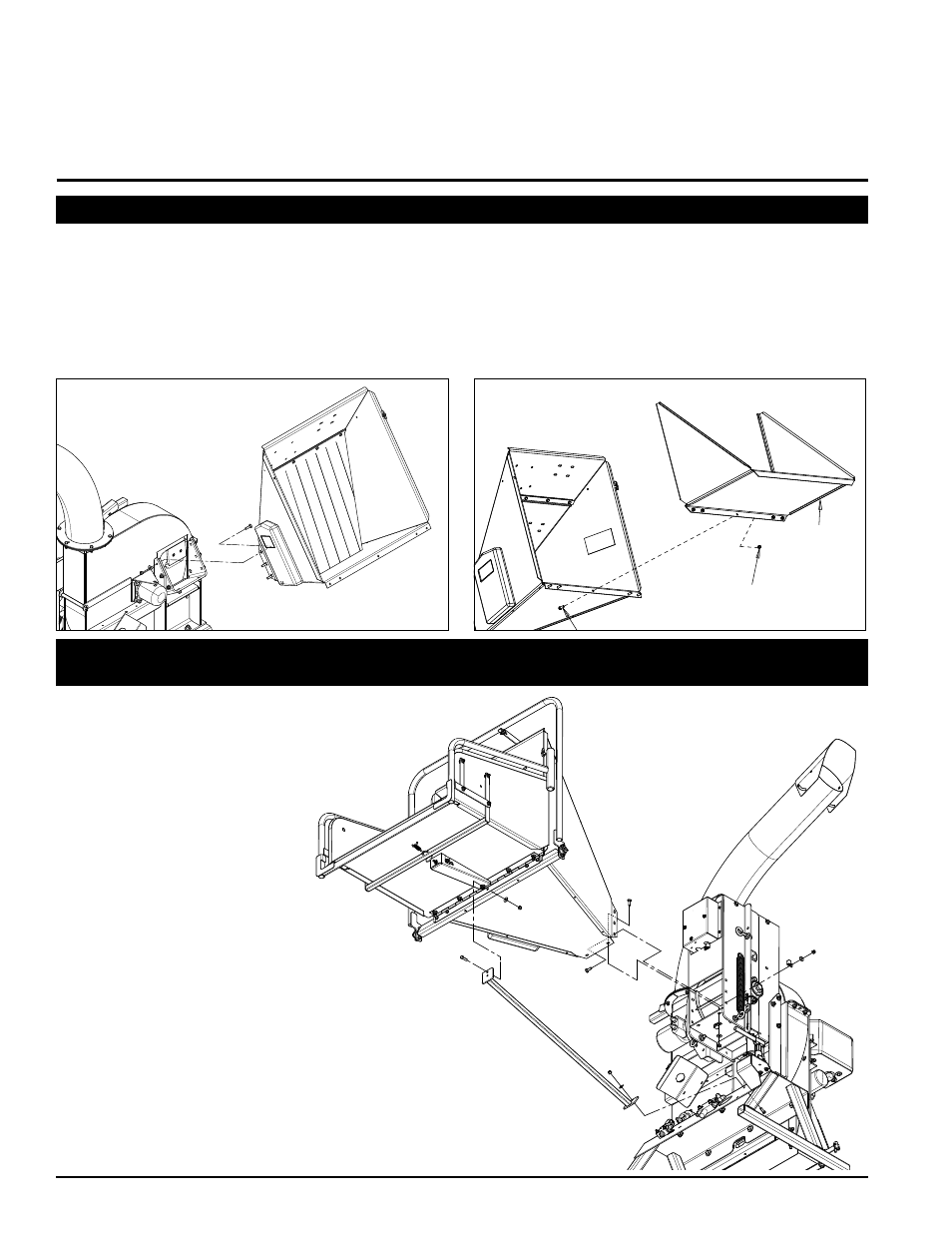

2.1 ANBRINGEN DES ZULAUFSCHACHTS – MODELLE MIT SCHWERKRAFTEINZUG
MONTAGE
2
2.2 ANBRINGEN DES ZULAUFSCHACHTS – MODELLE MIT HYDRAULISCHEM EINZUG
UND SICHERHEITSSTANGE
Entnehmen Sie den Häcksler aus der Versandkiste. Führen Sie den Zusammenbau auf einer ebenen Oberfläche 1.
durch. Die empfohlenen Drehmomente für Bolzen und Schrauben finden Sie in der Drehmomenttabelle in Abschnitt
7 des Handbuchs.
Befestigen Sie den Häckslerschacht mit acht (8) 3/8” x 1-1/2” Schrauben und Gegenmuttern an der Rahmenhalterung.
2.
Verwenden Sie je drei Schrauben auf jeder Seite und zwei Schrauben an der Unterseite.
Bei Modellen mit Verlängerung: Bringen Sie die Verlängerung mit fünf (5) 3/8” x 1” Schrauben und Muttern am
3.
Zulaufschacht an.
Entnehmen Sie den Häcksler aus der 1.
Versandkiste. Führen Sie den Zusammenbau
auf einer ebenen Oberfläche durch. Die
empfohlenen Drehmomente für Bolzen und
Schrauben finden Sie in der Drehmomenttabelle
in Abschnitt 7 des Handbuchs.
3/8" MUTTER
3/8" X 1" SCHRAUBE
SCHACHTVERLÄNGERUNG
Befestigen Sie die Zulaufschacht- 2.
Stützhalterung mit einer (1)
3/8” x 1” Sechskantschraube,
Unterlegscheibe und Mutter
a n d e r Vo r d e r s e i t e d e s
Häckslersockels.
Bringen Sie den Zulaufschacht des Häckslers
3.
mit acht (8) 3/8” x 1-1/2” Schlossschrauben,
Unterlegscheiben und Muttern an der
Einzugswalze an. Führen Sie die Schrauben
von der Innenseite des Schachts aus ein.
Befestigen Sie die Zulaufschacht-Stützhalterung mittels
4.
der mittleren Bohrung am Verlängerungsscharnier mit den
vorhandenen Befestigungselementen am Zulaufschacht.
Verbinden Sie die drei vom Zulaufschacht kommenden Kabel unter Beachtung
5.
der Kabelbinderfarben mit den Anschlüssen unter der Einzugswalze.
Schließen Sie den Sicherheitsstangen-Kabelbaum unter Beachtung der
6.
Farben an die entsprechenden Buchsen am Häckslerrahmen an.
