ZAPFWELLENBETRIEBENE HÄCKSLER 19
DEUTSCH
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS UND STELLEN
SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
8 h 8 h 8 h
8 h 8 h

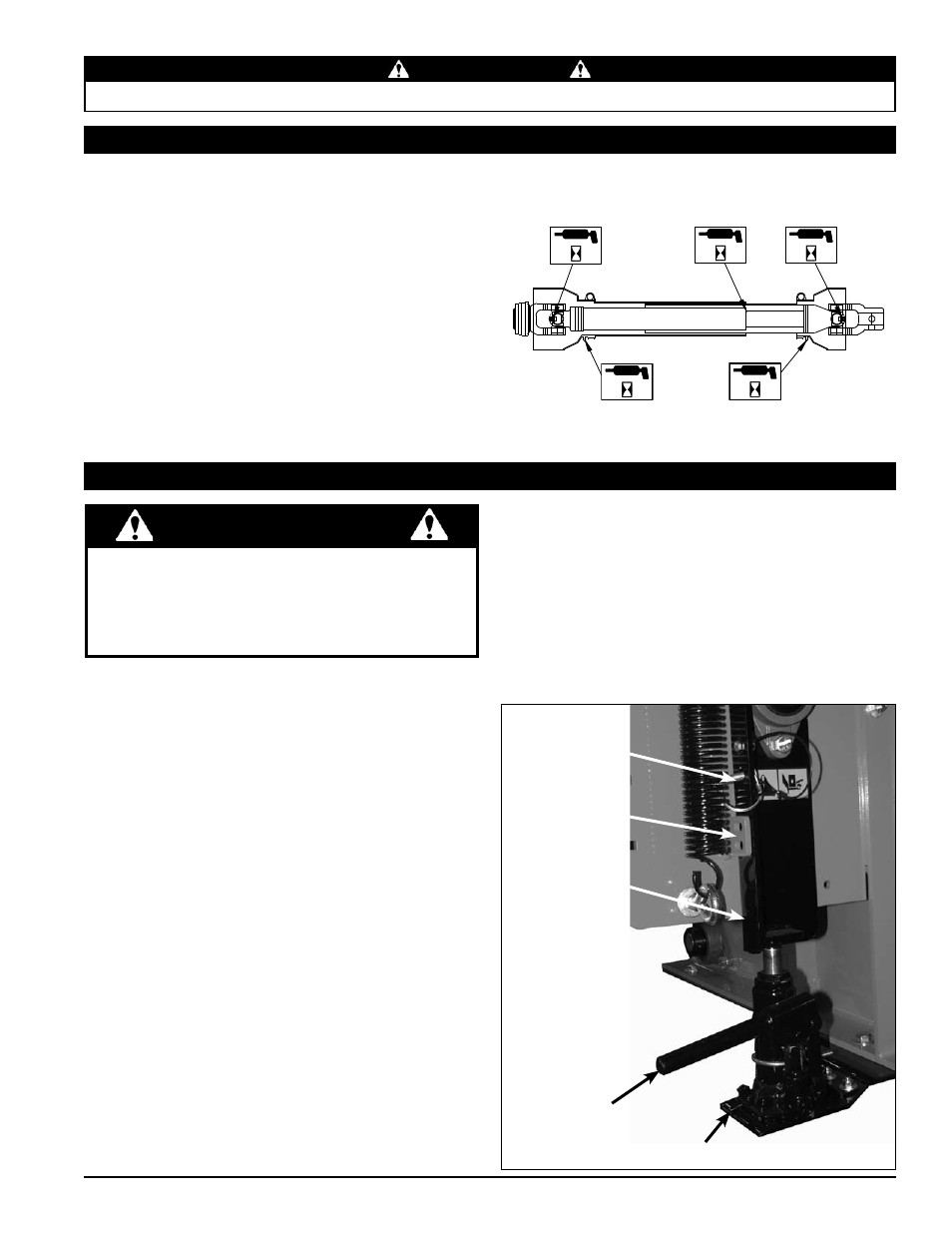

5.7 SCHMIERUNG DES ZAPFWELLEN-ANTRIEBSSTRANGS
5.8 FREIRÄUMEN EINES VERSTOPFTEN ROTORS
WARNUNG
Wenn das Gerät blockieren sollte, stellen Sie den Motor
ab, trennen Sie das Zündkabel und stellen Sie sicher, dass
alle sich bewegenden Teile zum Stillstand gekommen
sind, bevor Sie das Gerät freiräumen. Bedienen Sie das
Gerät nicht ohne angebrachte Schutzabdeckungen und
-vorrichtungen.
EINZUGSWALZE
HEBEVORRICHTUNGS-SPERRVENTIL
VERRIEGELUNGS-
STIFT IN DER
AUFBEWAHRUNGS-
POSITION
HALTERUNG
VERRIEGELUNGS-
POSITION
Wenn das eingeführte Material zu lang ist oder zu viel Material
auf einmal eingeführt wird, kann der Häcksler verstopfen. So
beseitigen Sie eine Verstopfung:
Kuppeln Sie die Zapfwelle aus und stellen Sie den Motor 1.
der Zugmaschine ab.
Warten Sie, bis das Gerät komplett zum Stillstand
2.
gekommen ist.
Entfernen Sie die zwei 3/8" Befestigungsschrauben, mit
3.
denen die Abdeckung am Rahmen des Häckslers befestigt
ist, und öffnen Sie die Abdeckung.
Entnehmen Sie den Verriegelungsstift aus der
4.
Aufbewahrungsposition (siehe Abbildung rechts).
Drehen Sie das Sperrventil im Uhrzeigersinn, um die
5.
Hubpumpe zu aktivieren.
Betätigen Sie den Griff, um die Einzugswalze anzuheben,
6.
bis der Verriegelungsstift mit einer der Bohrungen der
Haltervorrichtungen ausgerichtet ist.
Sichern Sie die Position, indem sie den Verriegelungsstift
7.
durch die Haltevorrichtung und die vorgesehene Öffnung
für den Verriegelungsstift schieben.
Fegen Sie den Unrat von der Platte des Häckslers. Drehen
8.
sie die Platte per Hand, um sicherzustellen, dass diese frei
rotieren kann. Seien Sie beim Fegen des Unrats vorsichtig,
um sich nicht an den Häckselmessern zu verletzen.
Entfernen Sie den Verriegelungsstift und stecken sie ihn in 9.
die vorgesehene Aufbewahrungsposition zurück. SOLLTE
DER VERRIEGELUNGSSTIFT WOANDERS ALS IN DER
VORGESEHENEN HALTERUNG SEIN, KANN DIES ZU
STÖRUNGEN MIT DER EINZUGSWALZE FÜHREN.
Drehen Sie das Sperrventil gegen den Uhrzeigersinn,
10.
um die Pumpe zu deaktivieren und die Hebevorrichtung
abzusenken.
Schließen Sie die Abdeckung und befestigen Sie diese
11.
mit den Schrauben.
Schmieren Sie die Kreuzzapfen der Zapfwelle alle 1.
8 Betriebsstunden. Stellen Sie sicher, dass das
Schmierfett in alle vier Lager gelangt.
Schmieren Sie die Innenrohre der Zapfwelle alle 8
2.
Betriebsstunden. Die Teleskopteile müssen geschmiert
werden, um die ordnungsgemäße Funktion zu
gewährleisten. Teleskopteile ohne Schmiernippel sollten
auseinandergezogen werden, um das Schmiermittel mit
einer Bürste aufzutragen.
Schmieren Sie das Haltelager der Zapfwellenabdeckung
3.
alle 8 Betriebsstunden. Die in der Nähe jedes
Abdeckungslagers an der Abdeckung angegossenen
Nippel dienen als Schmiernippel und sollten alle 8
Betriebsstunden geschmiert werden.
