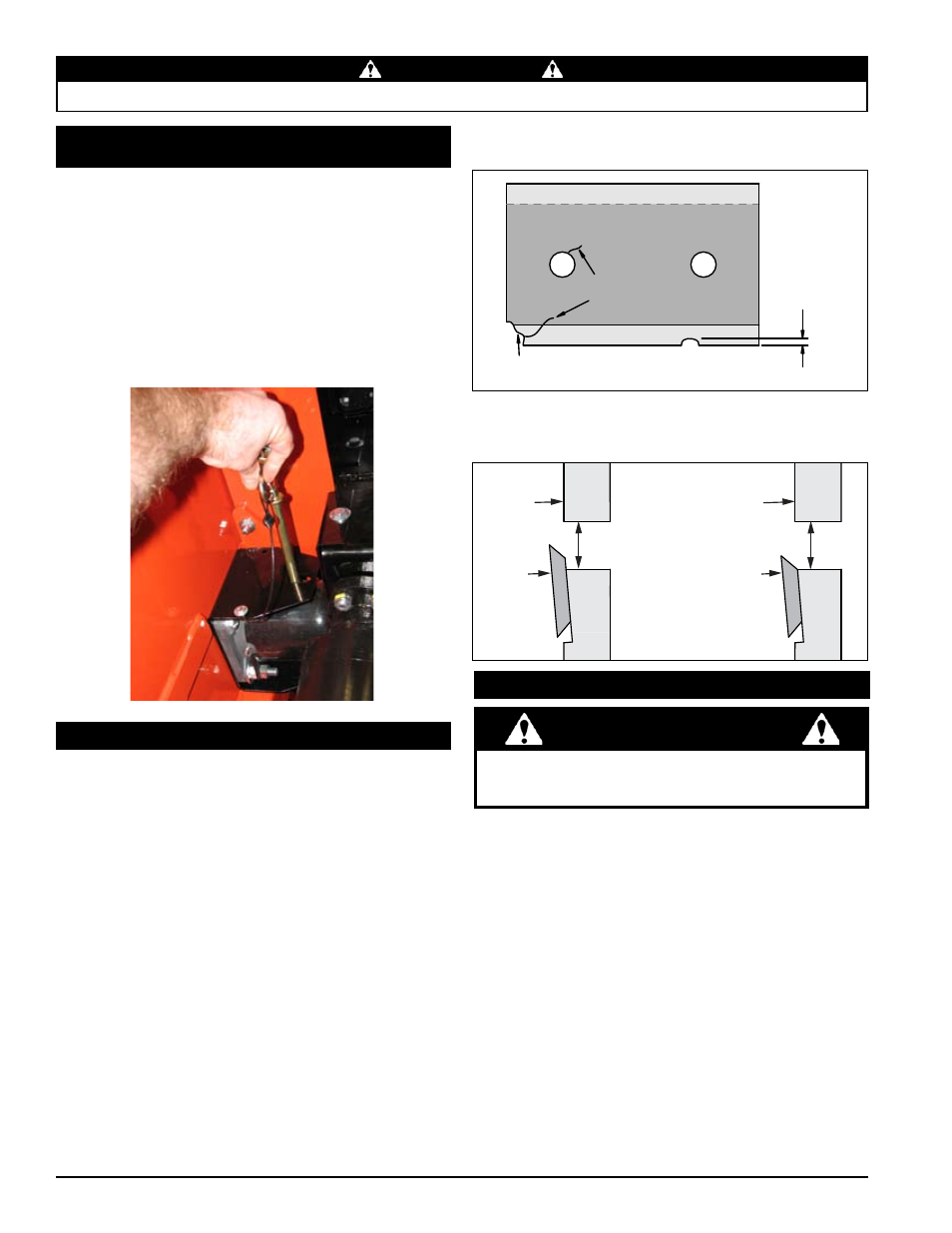

ZAPFWELLENBETRIEBENE HÄCKSLER 16
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS UND STELLEN
SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
Entfernen Sie die beiden 3/8" Schrauben an der 1.
Zugangsabdeckung des Rotors.
Öffnen Sie die Abdeckung, um Zugang zum Rotor
2.
zu erhalten. Drehen Sie den Rotor so, dass die
Befestigungsschrauben des Häckselmessers zugänglich
sind.
Bringen Sie die Plattenverriegelung an, um den Rotor zu
3.
fixieren.
Entfernen Sie die beiden Schrauben mit denen das Messer
4.
an der Scheibe befestigt ist. Die Befestigungselemente
können wiederverwendet werden. Wiederholen Sie das
Verfahren für das andere Messer.
Die Messer verfügen über je zwei Schneidkanten, wodurch
5.
sie vor einmal umgedreht werden können, bevor sie
geschliffen werden müssen.
Bringen Sie das neue oder geschärfte Messer am Rotor
6.
an und befestigen Sie das Messer mit Schrauben und
Unterlegscheiben. Ziehen Sie die Befestigungselemente
auf ein Drehmoment von 162 Nm (120 ft-lbs.) an.
5.2 WARTUNG DER HÄCKSELMESSER
Die Häckselmesser werden mit der Zeit stumpf, was das
Häckseln schwieriger macht und das Gerät zusätzlich belastet.
ÜBERPRÜFEN SIE DIE MESSERSCHÄRFE ALLE 5 BIS
15 BETRIEBSSTUNDEN UND SCHÄRFEN SIE DIE
MESSER, FALLS NOTWENDIG.
Die Kontrollleuchte blinkt alle 15 Betriebsstunden gelb, um den
Bediener auf die Prüfung der Häckselmesser aufmerksam zu
machen. Informationen zum Rücksetzen der Kontrollleuchte
sind in Abschnitt 6 zu finden.
Die Messer müssen unter folgenden Umständen geschärft
werden:
• Das Gerät vibriert heftig, wenn Material in den Häcksler
eingeführt wird.
• Zweige mit kleinem Durchmesser werden nicht von selbst
eingezogen.
• Das Häckselgut wird ungleichmäßig ausgeworfen oder
hat strähnige Enden, speziell beim Häckseln von grünen
Zweigen.
Bevor Sie die Messer schärfen, überprüfen Sie diese auf
dauerhafte Schäden. Ersetzen Sie die Messer unter folgenden
Umständen:
EINKERBUNG
GRÖSSER
ALS 3 MM
(1/8 ZOLL)
RISS GRÖSSER
ALS 3 MM
(1/8 ZOLL)
GEBROCHENE
ECKE
• Risse, gebrochen Ecken oder Kerben, die größer als
3 mm (1/8 Zoll) sind (siehe unten).
NEUES
MESSER
HÄCKSEL-
SCHLITZ
HÄCKSEL-
SCHLITZ
HÄCKSEL-
PLATTE
HÄCKSEL-
PLATTE
MESSER IST
ZU KURZ, MUSS
AUSGETAUSCHT
WERDEN
5.3 AUSTAUSCHEN DER MESSER
Häckselmesser sind scharf! Gehen Sie bei der
Bedienung des Geräts vorsichtig vor, um Verletzungen
zu vermeiden.
WARNUNG
5.1 ANBRINGEN DER
PLATTENVERRIEGELUNG
Bei Arbeiten an der Häckselplatte verwenden Sie die
Plattenverriegelung, um die Platte wie folgt zu fixieren:
Öffnen Sie die Zugangsabdeckung des Rotors, um Zugang 1.
zur Häckselscheibe zu erhalten.
Entfernen Sie den Stift aus der Aufbewahrungsposition
2.
und stecken Sie ihn in die Bohrung in der Wellenkappe.
Drehen Sie die Häckselscheibe, bis der Stift ganz in die
3.
Wellenkappe gleitet.
Entfernen Sie den Stift nach Durchführung der
4.
Wartungsarbeiten und bringen Sie ihn wieder in der
Aufbewahrungsposition an.
• Der Fuß der Schnittkante ist verschlissen oder wurde so
oft geschliffen, dass er nicht mehr über den Häckselschlitz
hinausragt (siehe unten).
