ZAPFWELLENBETRIEBENE HÄCKSLER 17
DEUTSCH
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS UND STELLEN
SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG

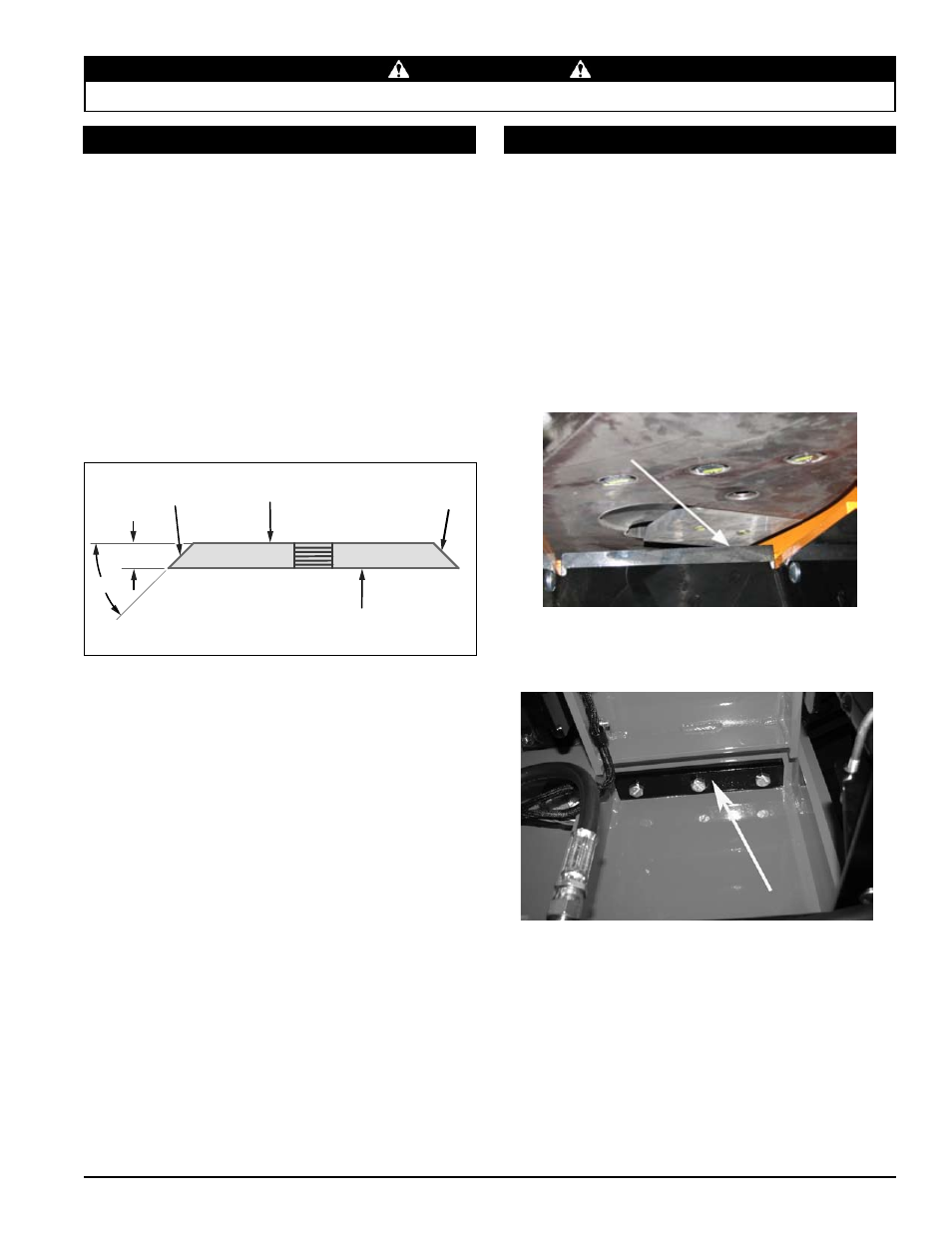

5.5 EINSTELLEN DES GEGENMESSERS
Entfernen Sie die beiden 3/8" Schrauben an der 1.
Zugangsabdeckung des Rotors.
Öffnen Sie die Abdeckung, um Zugang zum Rotor zu
2.
erhalten.
Messen Sie den Abstand zwischen Häcksel- und
3.
Gegenmesser von der Innenseite des Gehäuses aus.
Lösen Sie die drei 1/2 Zoll Schrauben, mit denen das 4.
Gegenmesser am Rahmen befestigt ist. Die Schrauben
sind unter der Einzugswalze zugänglich (siehe Abbildung
unten).
Verstellen Sie das Gegenmesser nach innen oder außen 5.
auf den gewünschten Abstand. Überprüfen Sie den
Abstand zum Gegenmesser an allen Häckselmessern.
Ziehen Sie die Schrauben des Gegenmessers auf ein
6.
Drehmoment von 101 Nm (75 ft. lbs.) an, schließen Sie
die Zugangsabdeckung des Rotors und befestigen Sie
die Abdeckung mit den Schrauben.
Wenn die häckselnde Kante eines Gegenmessers beschädigt
oder ungleichmäßig abgenutzt ist, entfernen Sie die drei
Befestigungsschrauben des Gegenmessers und verwenden
Sie eine der anderen drei Kanten. Stellen Sie das Gegenmesser
dann wieder auf den richtigen Abstand ein.
Die Häckselmesser sollten einen Abstand von 1,6 bis
3,2 mm (1/16 bis 1/8 Zoll) zum Gegenmesser aufweisen.
Der Abstand sollte nach 8 Betriebsstunden überprüft und,
falls notwendig, justiert werden. Das Gegenmesser des
Häckslers ist reversibel. Alle vier Seiten des Gegenmessers
können zum Häckseln verwendet werden. So justieren Sie
das Gegenmesser:
Pfeil zeigt zum Gegenmesser
Die Messer können mit einem Schleifbock oder vom
Fachmann geschliffen haben.
1. Schärfen oder schleifen Sie niemals die Montagefläche
der Messer. Dies führt dazu, dass die Messerkanten
nicht korrekt in der Halterung sitzen, und daraus
resultieren Schäden an den Messern und schlechte
Häckselleistung.
2. Schleifen Sie die gewinkelten Kanten der Häckselmesser
auf 45 Grad (siehe unten). Stellen Sie sicher, dass beim
Schleifen eine geeignete Halterung verwendet wird, um
das Messer im richtigen Winkel zu halten.
3. Gehen Sie beim Schleifen vorsichtig vor, damit das
Messer nicht überhitzt und sich verfärbt. Dies führt zum
Verlust der Wärmebehandlungseigenschaften.
4. Schleifen Sie immer nur für kurze Zeit und kühlen Sie mit
Wasser bzw. einem flüssigen Kühlmittel.
5. Schleifen Sie jedes Messer um den gleichen Betrag, um
das Rotorgleichgewicht beizubehalten.
6. Kleine Unebenheiten wie Einkerbungen und Grate auf
der flachen Messerseite haben keine große Auswirkung
auf die Häckselleistung des Geräts.
7. Bei Messern, die häufig geschliffen wurden, sollten Sie
darauf achten, dass die geschliffene Oberfläche über
die Öffnung des Häckselschlitzes hinausragt. Sollte dies
nicht der Fall sein, müssen die Messer ausgewechselt
werden.
5.4 SCHÄRFEN DER MESSER
45˚
MONTAGEFLÄCHE:
NICHT SCHLEIFEN
.50”
SCHLEIFFLÄCHE
SCHLEIFFLÄCHE
MONTAGEFLÄCHE:
NICHT SCHLEIFEN
