ZAPFWELLENBETRIEBENE HÄCKSLER
7
DEUTSCH
MONTAGE

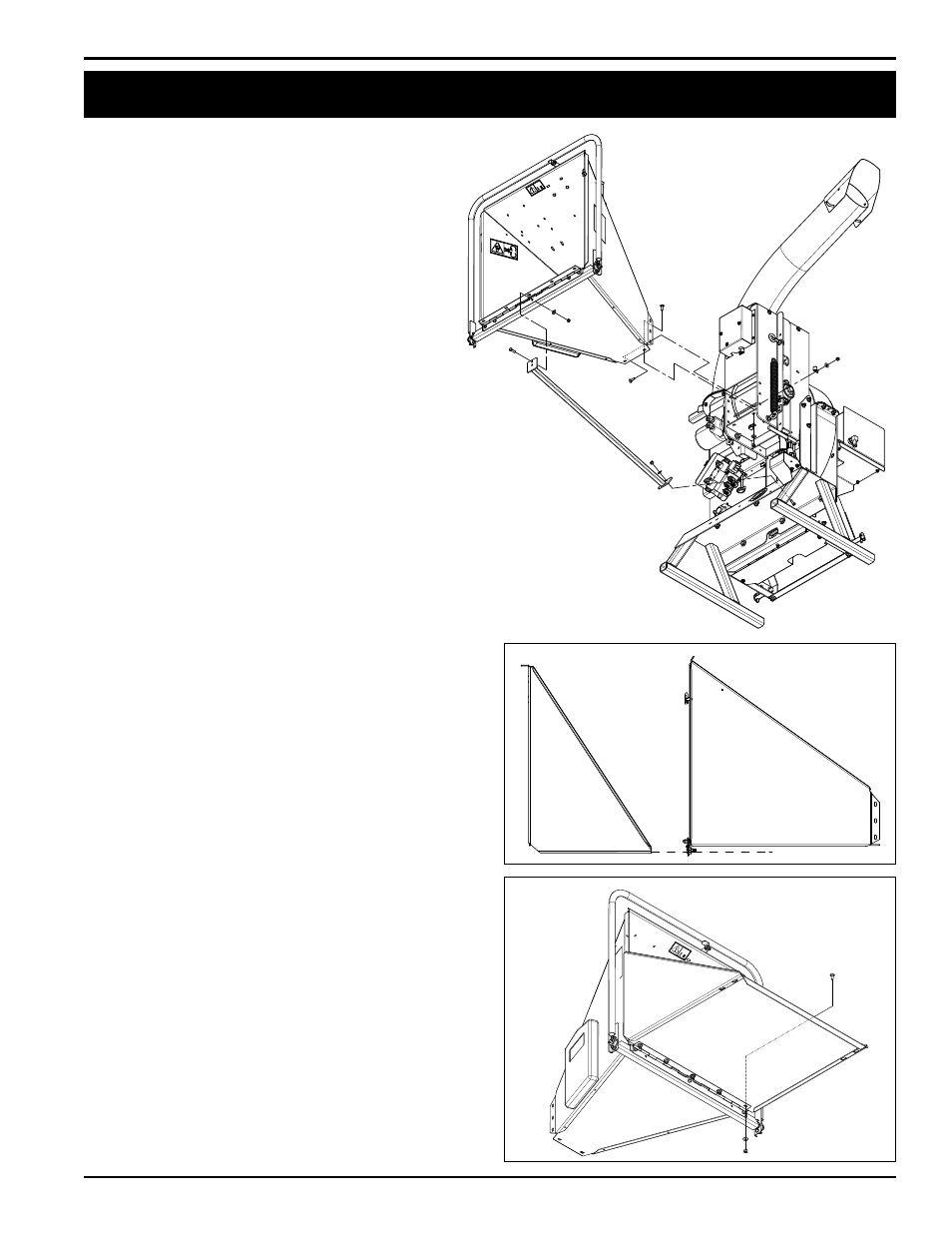

2.3 ANBRINGEN DES ZULAUFSCHACHTS – MODELLE MIT HYDRAULISCHEM EINZUG
OHNE SICHERHEITSSTANGE
Entnehmen Sie den Häcksler aus der Versandkiste.
1.
Führen Sie den Zusammenbau auf einer
ebenen Oberfläche durch. Die empfohlenen
Drehmomente für Bolzen und Schrauben finden
Sie in der Drehmomenttabelle in Abschnitt 7 des
Handbuchs.
Befestigen Sie die Zulaufschacht-Stützhalterung
2.
mit einer (1) 3/8” x 1” Sechskantschraube,
Unterlegscheibe und Mutter an der Vorderseite
des Häckslersockels.
Bringen Sie den Zulaufschacht des Häckslers
3.
mit acht (8) 3/8” x 1-1/2” Schlossschrauben,
Unterlegscheiben und Muttern an der Einzugswalze
an. Führen Sie die Schrauben von der Innenseite
des Schachts aus ein. Ziehen Sie die Schrauben
zu diesem Zeitpunkt noch nicht vollständig fest.
B e f e s t i g e n S i e d i e Z u l a u f s c h a c h t -
4.
Stützhalterung mittels der mittleren Bohrung am
Verlängerungsscharnier mit den vorhandenen
Befestigungselementen am Zulaufschacht.
Kippen Sie die Verlängerung nach oben und
5.
schieben Sie sie wie hier dargestellt über den
Häckslerschacht. Stellen Sie sicher, dass die
Lippe der Schachtverlängerung hinter der Lippe
des Häckslerschachts positioniert ist.
Führen Sie fünf (5) 3/8” x 1” Schlossschrauben
6.
durch die fünf äußeren Bohrungen an
Schachtverlängerung und Scharnier ein. Stellen Sie
die Schrauben so ein, dass die Verlängerung in der
aufrechten Stellung mit dem Verriegelungsstift am
Zulaufschacht verriegelt werden kann. Befestigen
Sie die Schrauben mit Unterlegscheiben und
Muttern.
Ziehen Sie die acht Befestigungsschrauben
7.
des Zulaufschachts fest.
Verbinden Sie die drei vom Zulaufschacht
8.
kommenden Kabel unter Beachtung der
Kabelbinderfarben mit den Anschlüssen unter
der Einzugswalze.
