Echo Bear Cat CH4614 - Handbuch (Seite 10)

4 INCH CHIPPER 6
abschnitt
AUFBAU 2
2.1 ANBRINGEN DER ANHÄNGERACHSE
(NUR MOTORMODELLE)
Entfernen Sie den Häcksler aus der Versandkiste und stellen 1.
Sie diesen auf den Boden.
Heben Sie den Anhänger mit Hilfe eines Hebebocks oder eines
2.
Flaschenzugs um einige Zentimeter an. Versichern Sie sich,
dass der Häcksler gut abgestützt ist.
Positionieren Sie das Schutzblech über der Achse und
3.
befestigen Sie dieses mit acht 3/8" x 1-1/4" Schrauben und
Sechskantmuttern mit Klemmteil (Abbildung 2.1). Ziehen Sie
Schrauben auf 47 nm (35 ft-lbs.) fest.
Richten Sie die achse mit den aufhängungen an den Seiten
4.
des Häcksleranhängers aus und befestigen Sie diese dann
mit vier 1/2" x 1-1/4" Schrauben, Unterlegscheiben und
Zentralverschlussmuttern. Ziehen Sie die Schrauben dann
auf 101 nm (75 ft-lbs) fest.
5.
halten Sie ein Rad an die Radnabe und richten Sie die 1.
Schraubenbohrungen von Rad und Radnabe aus.
Setzen Sie die Radschrauben in die Öffnungen ein und
2.
ziehen Sie diese auf 101 nm (75 ft-lbs) fest. Folgen Sie beim
Festziehen der Schrauben einem Sternmuster.
Setzen Sie die Radschrauben in die Öffnungen ein und
3.
ziehen Sie diese auf 101 nm (75 ft-lbs) fest. Folgen Sie beim
Festziehen der Schrauben einem Sternmuster.
Bringen Sie die justierbare Anhängerkupplung mit drei 1.
(mitgelieferten) 3/8" x 3-1/2" Schrauben, Unterlegscheiben
und Sechskantmuttern mit Klemmteil an die Führung der
Anhängerkupplung am Boden des Anhängers an.
Befestigen Sie die zwei Sicherheitsketten wie in Abbildung
2.
2.2 dargestellt mit einer 3/8" x 3-1/2" Sechskantschraube,
zwei Unterlegscheiben und einer Sechskantmutter mit
Klemmteil am Schaft der Anhängerkupplung.
chieben Sie den 50 mm (2 Zoll) Kugelkopf auf den
3.
Schaft der Anhängerkupplung. Verschrauben Sie die
beiden Teile mit zwei 1/2" x 3" Sechskantschrauben und
Zentralverschlussmuttern.
Befestigen Sie den ausklappbaren Ständer mit einer
4.
Rastzunge am Schaft der Anhängerkupplung.
Ziehen Sie die 1/2" Schrauben auf 101 Nm (75 ft-lbs) und
5.
die 3/8" Schrauben auf 47 Nm (35 ft-lbs) fest.
SCHUTZBLECH
3/8” X 1-1/4”
SCHRAUBE
ACHSAUFHÄNGUNG
3/8” MUTTER
1/2”
ZENTRALVERSCHLUSSMUTTER
1/2” X 1-1/4” SCHRAUBE
1/2”
UNTERLEGSCHEIBE
1/2” x 3”
SCHRAUBEN
1/2” ZENTRALVERSCHLUSSMUTTERN
SICHERHEITSKETTE
AUSKLAPPBARER
STÄNDER
RASTZUNGE
3/8” x 3-1/2”
SCHRAUBEN SCHWEISSKONSTRUKTION
ANHÄNGERKUPPLUNGSSCHAFT
3/8” UNTERLEGSCHEIBE
3/8”
SECHSKANTMUTTER
MIT KLEMMTEIL
KUGELKOPF

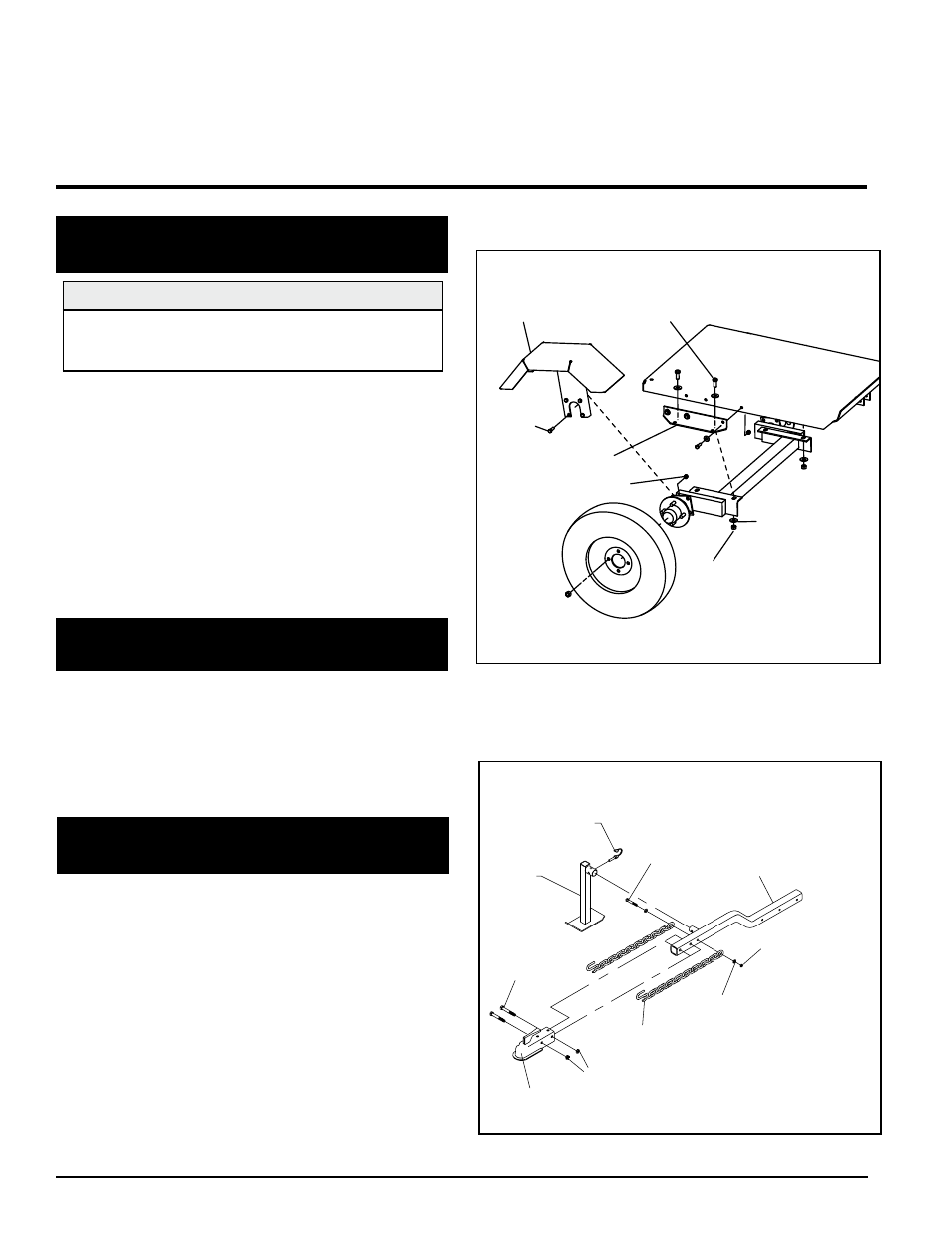

Abbildung 2.2, Anhängerkupplung
Abbildung 2.1., Anbringen der Anhängerachse
HINWEIS
Achse, Räder und Anhängerkupplung werden bei manchen
Modellen vom Vertriebshändler geliefert und können von den
abbildungen in dieser Betriebsanleitung abweichen.
2.2 ANBRINGEN DER ANHÄNGERRÄDER
(NUR MOTORMODELLE)
2.3 ANBRINGEN DER ANHÄNGERKUP-
PLUNG (NUR MOTORMODELLE)
