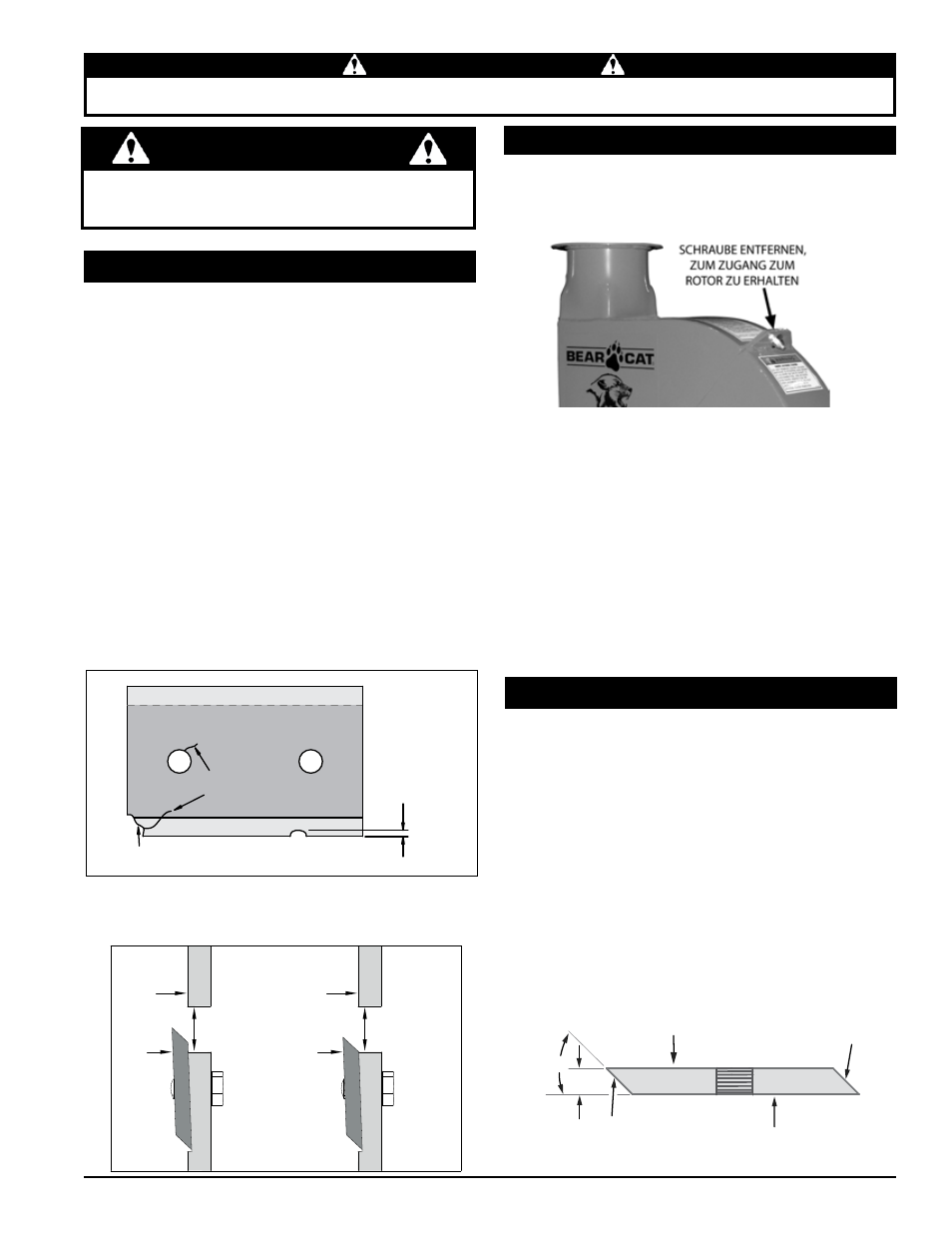

Echo Bear Cat CH4614 - Handbuch (Seite 19)

100 mm (4 Zoll) HÄCKSELMASCHINE 15
DEUTSCH
SERVICE UND WARTUNG
WARNUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS UND
STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
So bauen Sie die Häckselmesser aus:
Entfernen Sie die Befestigungsschraube, mit der die 1.
Zugangsabdeckung (siehe Abbildung 5.1) am Hauptrahmen
befestigt ist.
Drehen Sie Zugangsabdeckung um, um Zugang zum 2.
Rotor zu erhalten. Drehen Sie den Rotor so, dass die
Befestigungsschrauben des Häckselmessers zugänglich
sind.
Entfernen Sie die beiden 5/16" Befestigungsschrauben des
3.
Häckselmessers. Wiederholen Sie dieses Verfahren für alle
vier Messer. Die vier Häckselmesser verfügen über je zwei
Schneidkanten, wodurch sie vor einmal umgedreht werden
können, bevor sie geschliffen werden müssen. Wenn nur
eine Seite abgenutzt ist, die Häckselmesser ausbauen und
umdrehen.
Die Häckselmesser wieder einbauen und den Betrieb wieder
4.
aufnehmen
5.2 WARTUNG DER HÄCKSELMESSER
WARNUNG
Die Häckselmesser sind scharf! Gehen Sie bei der
Bedienung des Geräts vorsichtig vor, um Verletzungen zu
vermeiden.
Abbildung 5.2, Schleifen der Häckselmesser
Abbildung 5.1, Zugangsabdeckung des Rotors
5.3 ENTFERNEN DER MESSER
5.4 SCHLEIFEN DER MESSER
EINKERBUNG
GRÖSSER
ALS 3 MM
(1/8 ZOLL)
RISS GRÖSSER
ALS 3 MM
(1/8 ZOLL)
GEBROCHENE
ECKE
HÄCKSEL-PLATTE HÄCKSEL-PLATTE
HÄCKSEL-SCHLITZ HÄCKSEL-SCHLITZ
NEUES
MESSER
MESSER IST
ZU KURZ, MUSS
AUSGETAUSCHT WERDEN
Die Häckselmesser werden mit der Zeit stumpf, was das
Häckseln schwieriger macht und das Gerät zusätzlich belastet.
ÜBERPRÜFEN SIE DIE MESSERSCHÄRFE ALLE 5 BIS 15
BETRIEBSSTUNDEN UND SCHÄRFEN SIE DIE MESSER,
FALLS NOTWENDIG.
Die Messer müssen unter folgenden Umständen geschärft
werden:
Das Gerät vibriert heftig, wenn Material in den Häcksler •
eingeführt wird.
Zweige mit kleinem Durchmesser werden nicht von selbst •
eingezogen.
Das Häckselgut wird ungleichmäßig ausgeworfen oder •
hat strähnige Enden, speziell beim Häckseln von grünen
Zweigen.
Bevor Sie die Messer schärfen, überprüfen Sie diese auf
dauerhafte Schäden. Ersetzen Sie die Messer unter folgenden
Umständen:
Risse, gebrochen Ecken oder Kerben, die größer als 3 mm •
(1/8 Zoll) sind (siehe unten).
Der Fuß der Schnittkante ist verschlissen oder wurde so oft •
geschliffen, dass er nicht mehr über den Häckselschlitz
hinausragt (siehe unten).
Die Messer können mit einem Schleifbock oder vom Fachmann
geschliffen haben.
Schärfen oder schleifen Sie niemals die Montagefläche der 1.
Messer. Dies führt dazu, dass die Messerkanten nicht korrekt
in der Halterung sitzen, und daraus resultieren Schäden an
den Messern und schlechte Häckselleistung.
Schleifen Sie die gewinkelten Kanten der Häckselmesser
2.
auf 45 Grad (Abbildung 5.2.). Stellen Sie sicher, dass beim
Schleifen eine geeignete Halterung verwendet wird, um das
Messer im richtigen Winkel zu halten.
Gehen Sie beim Schleifen vorsichtig vor, damit das Messer
3.
nicht überhitzt und sich verfärbt. Dies führt zum Verlust der
Wärmebehandlungseigenschaften.
Schleifen Sie immer nur für kurze Zeit und kühlen Sie mit
4.
Wasser bzw. einem flüssigen Kühlmittel.
45°
.25
SCHLEIFFLÄCHE
SCHLEIFFLÄCHE
MONTAGEFLÄCHE:
NICHT SCHLEIFEN
MONTAGEFLÄCHE:
NICHT SCHLEIFEN
