Echo Bear Cat CH4614 - Handbuch (Seite 22)

100 mm (4 Zoll) HÄCKSELMASCHINE 18
SERVICE UND WARTUNG
WARNUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS UND
STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
5.9 SCHMIERUNG
5.10 SCHMIERUNG DER ZAPFWELLE
Schmieren Sie die Kreuzzapfen der Zapfwelle alle 8 1.
Betriebsstunden. Stellen Sie sicher, dass das Schmierfett
alle Lager erreicht (abbildung 5.11).
Schmieren Sie die Innenrohre der Zapfwelle alle 8
2.
Betriebsstunden. Ziehen Sie die Teleskopteile der Zapfwelle
auseinander und tragen Sie Schmierfett mit einer Bürste auf
(abbildung 5.11).
Schmieren Sie die Haltelager der Zapfwellenabdeckung alle
3.
8 Betriebsstunden. Diese Schmiernippel befinden sich in der
Nähe der konusförmigen Abdeckungen (Abbildung 5.11).

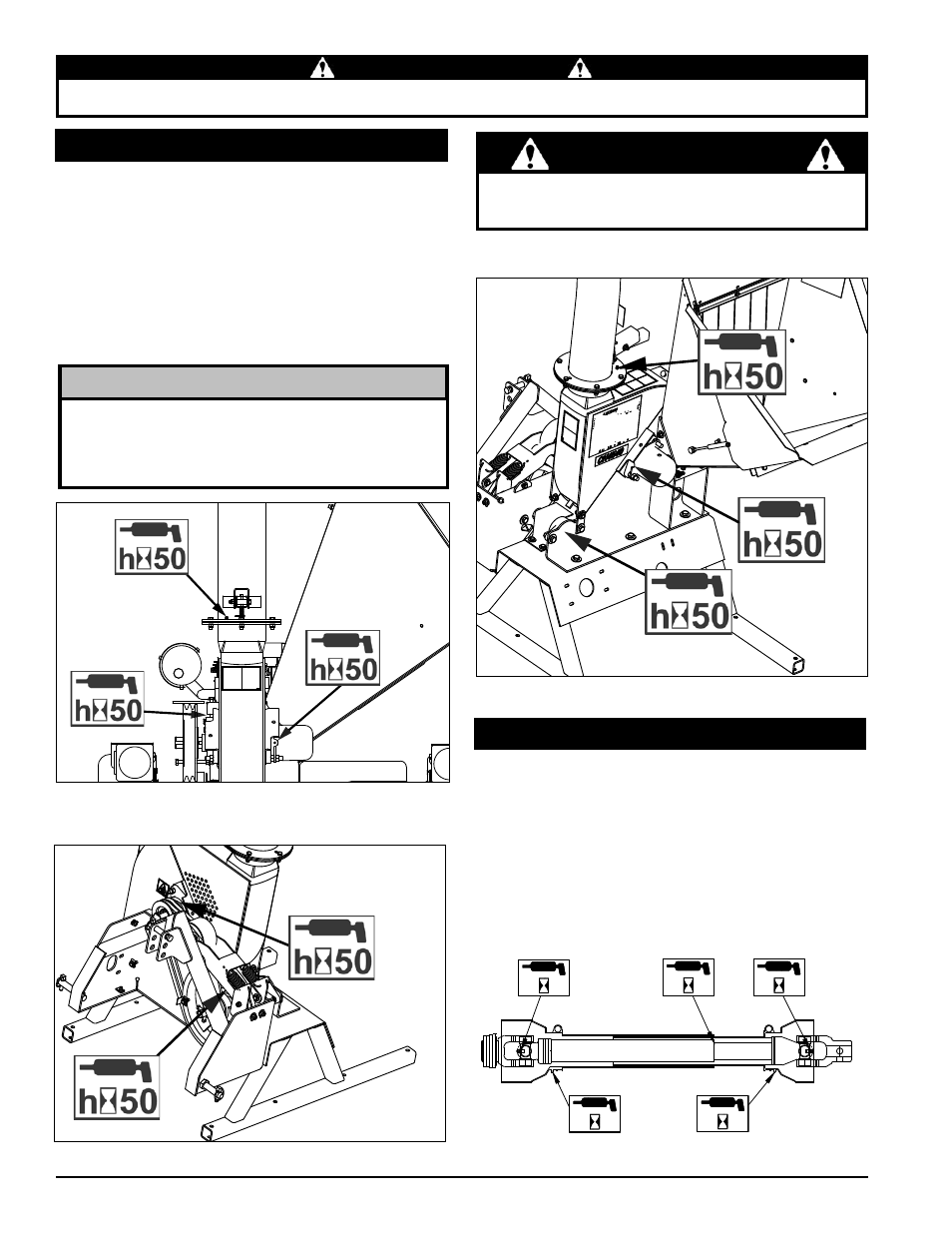

Abbildung 5.11. Schmierung der Zapfwelle
Abb. 5.8. Schmiernippel am Modell CH4614 (73420)
Abb. 5.9. Schmiernippel am Modell CH4540 (73454)
Abb. 5.10. Schmiernippel am Modell CH4540 (73454)
Zwei Lager an der Rotorwelle. •
Ein Schmiernippel am Auswurfrohr. •
Ein Schmiernippel hinter der Riemenscheibe •
(Motormodell).
Ein Schmiernippel unter dem Lager (Motormodell). •
Schmieren Sie das Gerät regelmäßig mit einem Schmiermittel
auf Lithiumbasis. Ungünstige bzw. extreme Arbeitsbedingungen
erfordern häufigeres Schmieren.
Schmieren Sie die folgenden Stellen nach 50 Betriebsstunden:
Unter dem Lager
8 h 8 h 8 h
8 h 8 h
WICHTIG
Polyharnstoff und Schmierfett auf Lithiumbasis sind nicht
kompatibel. Das Mischen der beiden Schmierfettsorten kann
zu vorzeitigen Ausfällen führen.
Schmieren Sie die Lager nicht übermäßig. Zu viel
Schmiermittel kann zu Überhitzung und/oder zum Abheben
der Dichtungen führen. Pressen Sie das Schmierfett langsam
und unter leichtem Druck ein. Falls möglich, drehen Sie die
Lager während des Schmiervorgangs leicht.
HINWEIS
