100 mm (4 Zoll) HÄCKSELMASCHINE 7
DEUTSCH
AUFBAU
SCHARNIER DER
VERLÄNGERUNG
3/8” X 1-1/4”
SCHRAUBE
3/8” MUTTER
3/8” UNTERLEGSCHEIBE
5/16”
MUTTER
RANDSTÜCKE DER
VERLÄNGERUNG
RANDSTÜCKE DES
ZULAUFSCHACHTS
3/8” X 1”
SCHLOSSSCHRAUBE
GEWINDEBOLZEN
GASDRUCKFEDER
GEWINDEBOLZEN
3/8" MUTTER
3/8”
UNTERLEGSCHEIBE
5/16”
MUTTER

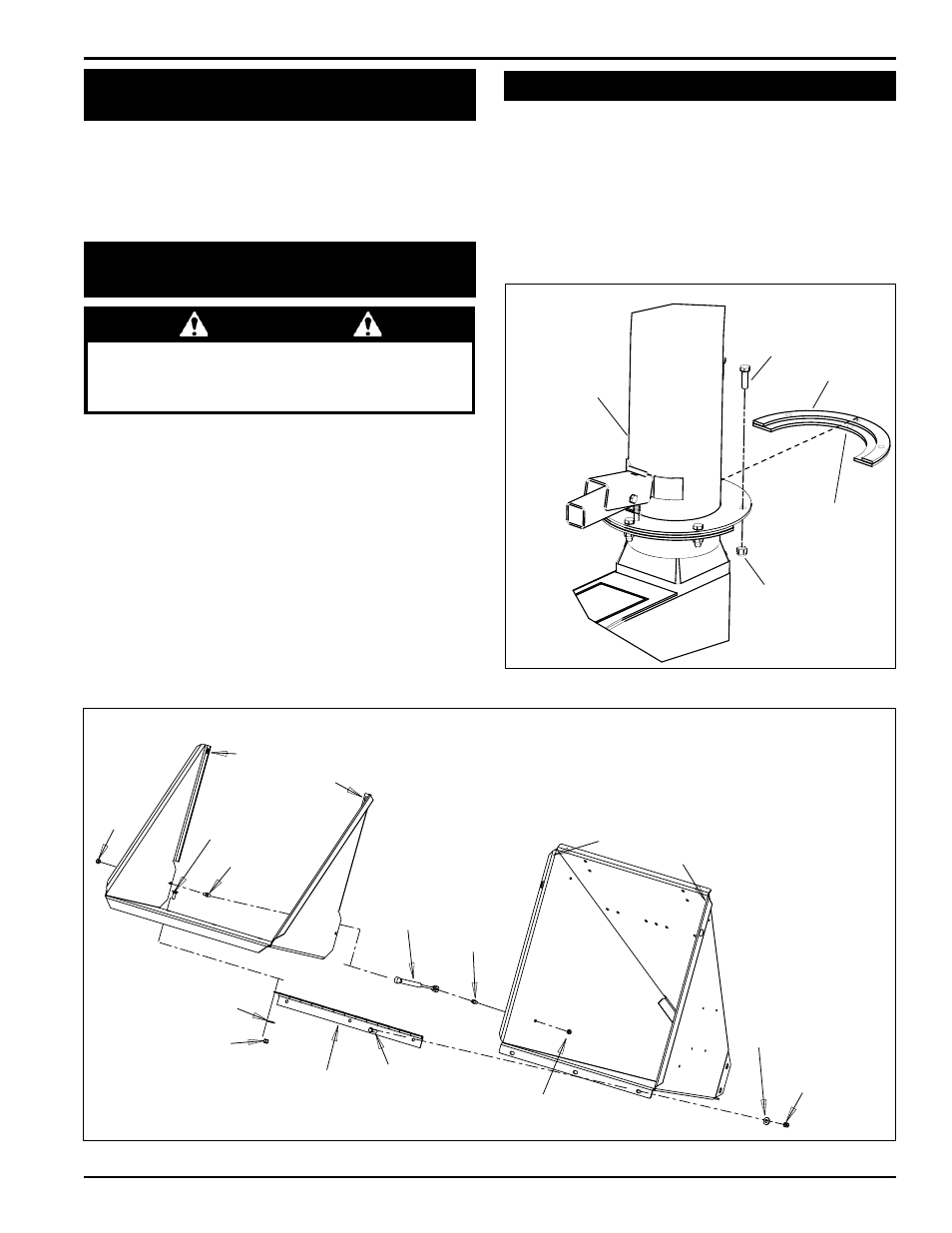

Abbildung 2.4, Auswurfrohr des Häckslers
Abbildung 2.3, Anbringen der Verlängerung
WARNUNG
Bedienen Sie dieses Gerät nicht ohne korrekte Befestigung des
Zulaufschachts des Häckslers. Rotierende Schneidemesser
können ernsthafte Verletzungen verursachen.
GEBLÄSEAUSWURFROHR
3/8” X 1-1/4”
SCHRAUBE
3/8” SECHSKANTMUTTER
MIT KLEMMTEIL
AUSWURFKLEMME
DISTANZSTÜCK
2.4 ANBRINGEN DES
ZULAUFSCHACHTES
2.5 ANBRINGEN DES ERWEITERUNGSS-
CHACHTS (NUR EUROMODELLE)
2.6 ANBRINGEN DES AUSWURFROHRS
Schieben Sie die Halterungsklemme des Gebläseauswurfrohrs 1.
unter den Befestigungsflansch am Rahmen des
Häckslers.
Befestigen Sie die zweite hälfte des (mitgelieferten)
2.
Distanzstücks mit Klemme mit 3/8" x 1-1/4" Schrauben und
Sechskantmuttern mit Klemmteil am Rohr und Flansch.
Drehen Sie das Rohr einmal um 360 Grad um sicherzugehen,
dass es korrekt angebracht ist, und befestigen Sie es mit
dem Verriegelungshebel.
Benutzen Sie ein Auflager oder einen Flaschenzug, um den 1.
Zulaufschacht des Häckslers am Rahmen des Häckslers zu
positionieren.
Befestigen Sie den Zulaufschacht mit sechs 3/8" x 1
2.
Schlossschrauben und Sechskantmuttern mit Klemmteil am
Gehäuse des Häckslers.
Befestigen Sie das Verlängerungsscharnier mit 3/8" x 1-1/4" 1.
Schrauben, Unterlegscheiben und Sechskantmuttern mit
Klemmteil am Zulaufschacht des Häckslers.
Schieben Sie die Schachtverlängerung über den Zulaufschacht
2.
des Häckslers. Positionieren Sie den Rand der Verlängerung
hinter dem Zulaufschacht (abbildung 2.3). Richten Sie
die drei Schraubenbohrungen der Verlängerung mit den
Schraubenbohrungen des Verlängerungsscharniers.
Stecken Sie drei Schlossschrauben durch die
3.
Schraubenbohrungen der Verlängerung und des Scharniers.
Befestigen Sie die Schrauben mit Unterlegscheiben und
Muttern.
Verbinden Sie die Gasdruckfeder wie in Abbildung 2.3
4.
dargestellt mit Kugelzapfen und 5/16" Sechskantmuttern mit
Klemmteil an der Seite des Zulaufschachts des Häckslers
und der Verlängerung.
