100 mm (4 Zoll) HÄCKSELMASCHINE 11
DEUTSCH
FUNKTIONEN UND BEDIENELEMENTE
3.2 BEDIENELEMENTE DER ZAPFWELLE
Dreipunktaufhängungs-Anschlussvorrichtung: 1.
Befestigt den Häcksler an der Dreipunktaufhängung der
Zugmaschine.
Zapfwellen-Antriebsstrang:
2. Verbindet den Häcksler mit
der Zapfwelle der Zugmaschine. Vermeiden Sie Winkel des
Antriebsstrangs über 20 Grad, während das Gerät in Betrieb
ist. HINWEIS: Die Mindest- und maximale teleskopische
Ausdehnung des Zapfwellen-Antriebsstrangs beträgt 460
mm (18,1 Zoll) bzw. 622 mm (24,49 Zoll). Die Überlappung
beträgt 163 mm (6,43 Zoll). Anweisungen zum Überprüfen
der Länge des Zapfwellen-Antriebsstrangs finden Sie in
abschnitt 2.10.

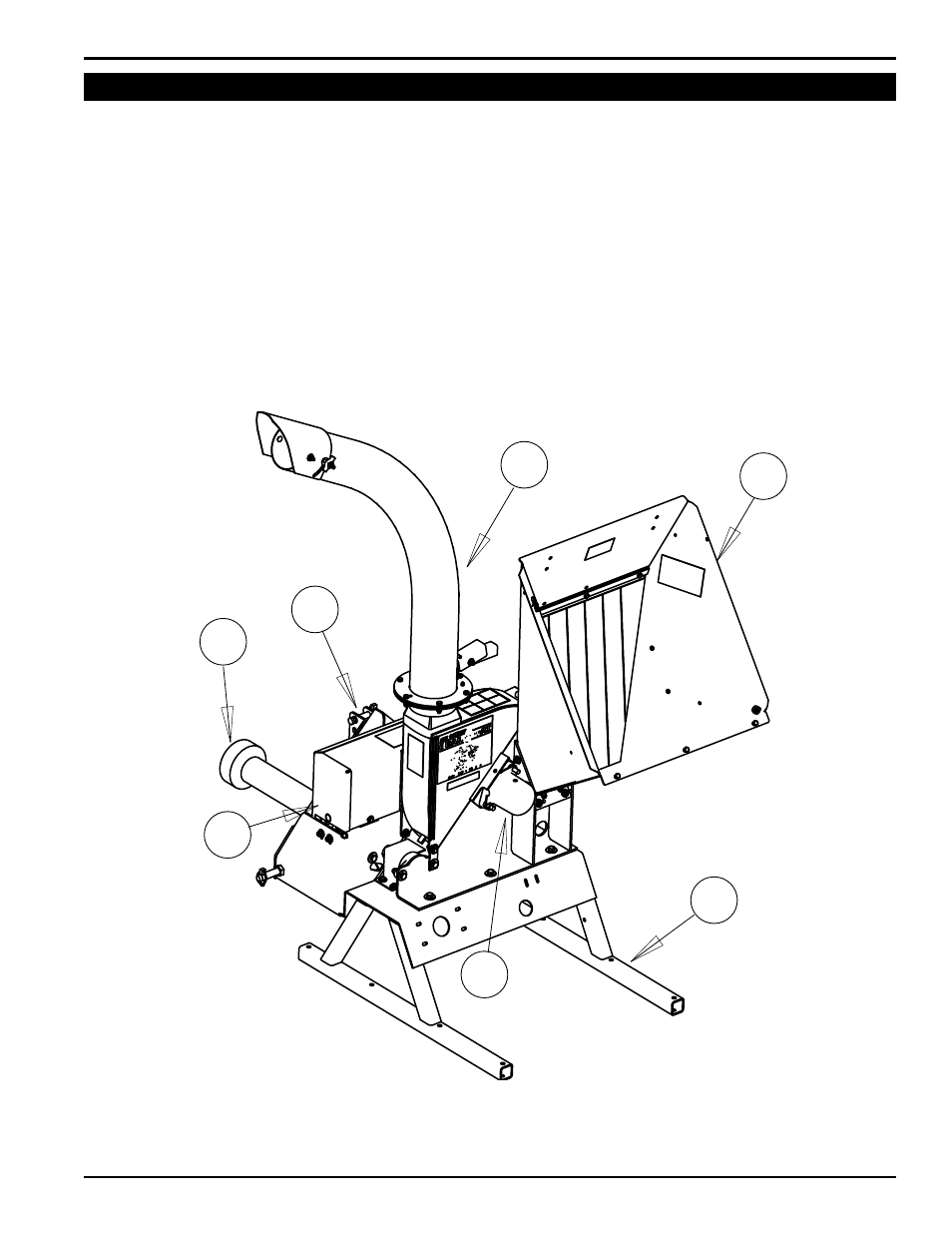

Abbildung 3.3, Bedienelemente der Zapfwelle
1
2
6
4
5
7
3
Riemenschutz: 3. Entfernen Sie niemals den Riemenschutz,
währen das Gerät in Betrieb ist.
Zulaufschacht des Häckslers:
4. Das Material wird durch
den Zulaufschacht des Häckslers beschickt.
Ständerbeine:
5. Bewegen Sie das Gerät nur, wenn der
3-Punkt-Ständer angehoben ist und die Beine vom Boden
abgehoben sind.
Auswurfrohr:
6. Zerkleinertes Material wird durch das
drehbare Auswurfrohr herausgefördert.
Rotorwellen-Lagergehäuse
7. Bedeckt die Rotorwelle und
das Lager.
