AUFBAU
2.10.1 PRÜFEN DER LÄNGE DES
ZAPFWELLEN-ANTRIEBSTRANGS
Bringen Sie den Häcksler mit der Dreipunktaufhängung an 1.
der Zugmaschine an.
Sie müssen sicherstellen, dass der mit Ihrem Gerät gelieferte
2.
Zapfwellen-Antriebsstrang die richtige Länge für Ihre
Zugmaschine aufweist. Justieren Sie den Häcksler nach oben
und unten und messen Sie die längste und kürzeste Distanz
zwischen der Rotorwelle des Häckslers und der Zapfwelle der
Zugmaschine.
Der Zapfwellen-Antriebsstrang hat eine
3. maximale
Ausdehnung von 622 mm (24,49 Zoll) bei einer Überlappung
von 163 mm (6,43 Zoll). Sollte die größte von Ihnen gemessene
Distanz 622 mm überschreiten, kontaktieren Sie bitte Ihren
Fachhändler, um einen längeren Antriebsstrang zu erhalten.
Der Zapfwellen-Antriebsstrang hat eine Mindestkomprimierung
4.
von 460 mm (18,1 Zoll). Sollte die kleinste von Ihnen
gemessene Distanz 460 mm unterschreiten, kürzen Sie den
Antriebsstrang wie in Abschnitt 2.10.2. erklärt.
2.10.2 KÜRZEN EINES ZAPFWELLEN-
ANTRIEBSSTRANGES
Ziehen Sie den Antriebsstrang in zwei Stücke auseinander. 1.
Verbinden Sie das eine Ende mit dem antriebsstrang der
Zugmaschine und das andere mit der Rotorwelle des
Häckslers. Richten Sie beide Teile parallel zueinander aus.
Messen Sie die Distanz zwischen dem Ende eines
2.
Antriebsstrangrohres zur Unterseite der Endabdeckung der
anderen antriebsstranghälfte (abmessung a in abbildung
2.6). Markieren Sie den Antriebsstrang 39,7 mm (1-9/16 Zoll)
nach innen von Abmessung A.
Schneiden Sie das Abdeckungsrohr an der markierten 3.
Position durch.
2.10 ANTRIEBSSTRANG PTO
ANSCHLIESSEN

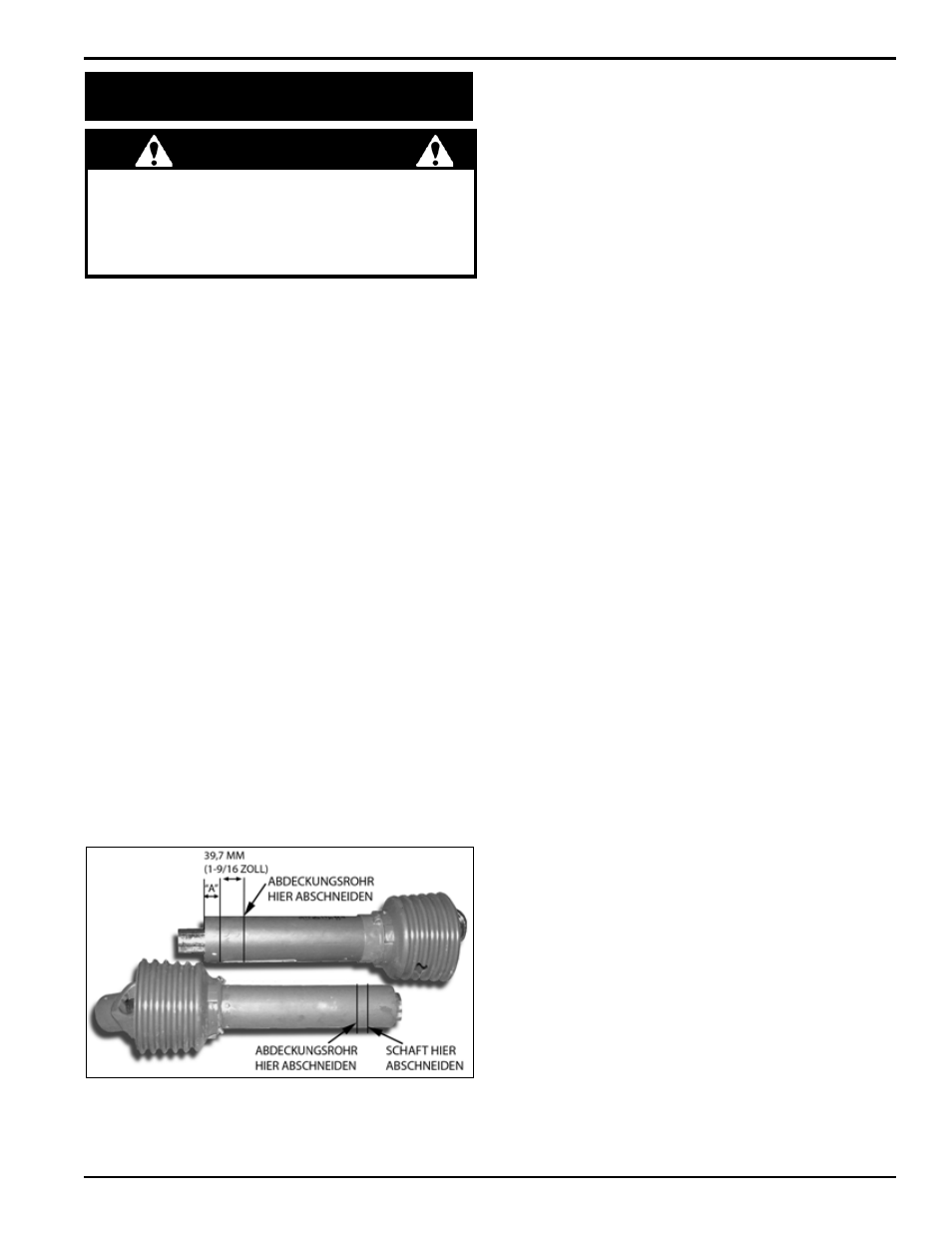

Abbildung 2.6 Kürzen des Antriebsstranges, falls erforderlich
WICHTIG
Benutzen Sie das abgeschnittene Stück des Abdeckungsrohrs 4.
als Längenmaß und halten Sie es gegen das Ende des
Schaftes. Markieren und schneiden Sie den Schaft ab.
Benutzen Sie das abgeschnittene Stück des Abdeckungsrohrs
5.
als Längenmaß und markieren und kürzen Sie das Rohr an der
anderen hälfte des antriebsstrangs und dann den Schaft.
Feilen Sie beide Schaftenden ab und stecken sie die beiden
6.
hälften wieder zusammen.
2.10.3 VERBINDEN DES ZAPFWELLEN-
ANTRIEBSSTRANGS
Nachdem Sie bestätigt haben, dass der Antriebsstrang die 1.
richtige Länge für Ihre Zugmaschine aufweist, verbinden Sie
den Antriebsstrang mit der Rotorwelle des Häckslers, indem
Sie die Keilverbindung und zwei Feststellschrauben aus dem
Bausatz verwenden.
Verbinden Sie das entgegengesetzte Enden der Zapfwelle
2.
mit der Zugmaschine.
Die Zugmaschine muss mit einer genormten Zapfwelle
(PTO) mit 540 U/min Drehzahl ausgestattet sein.
Sollte
die Zugmaschine eine elektrische
Zapfwellenkupplung haben, konsultieren Sie bzgl. der
korrekten Bedienverfahren Ihren Fachhändler.
