Flow Control Division
Kämmer Ventile
1.3
KURZPRÜFUNG:
Vor der Inbetriebnahme überprüfen Sie das Ventil wie
folgt:
1.3.1
Ventil öffnen und schließen, und die Bewegung der
Antriebsstange an der Hubanzeige beobachten. Die
Bewegung muß ruckfrei und linear erfolgen.
1.3.2
Maximalen Hub durch Veränderung des Signals kon-
trollieren (bei pneumatischem Stellungsregler 0,2 -
1,0 bar oder entsprechende "Split-range" Werte, bei
IP-Stellungsregler 4-20 oder 0-20 mA).
1.3.3
Alle Luftanschlüsse auf Dichtigkeit prüfen.
1.3.4
Das Druckstück muss stets angezogen sein, um eine
einwandfreie Funktion der Packung (PTFE Führungs-
buchse mit O-Ringen) zu gewährleisten
1.3.5
Abstreifer auf Beschädigungen hin überprüfen.
1.3.6
Sicherheitsstellung überprüfen. Hierzu Zuluft schlie-
ßen und beobachten, ob das Ventil wie vorgeschrie-
ben öffnet oder schließt.
Mutter
Abstreifer
Führungsbuchse
Kegel
Halteklammer
Aufsatz
O-Ring

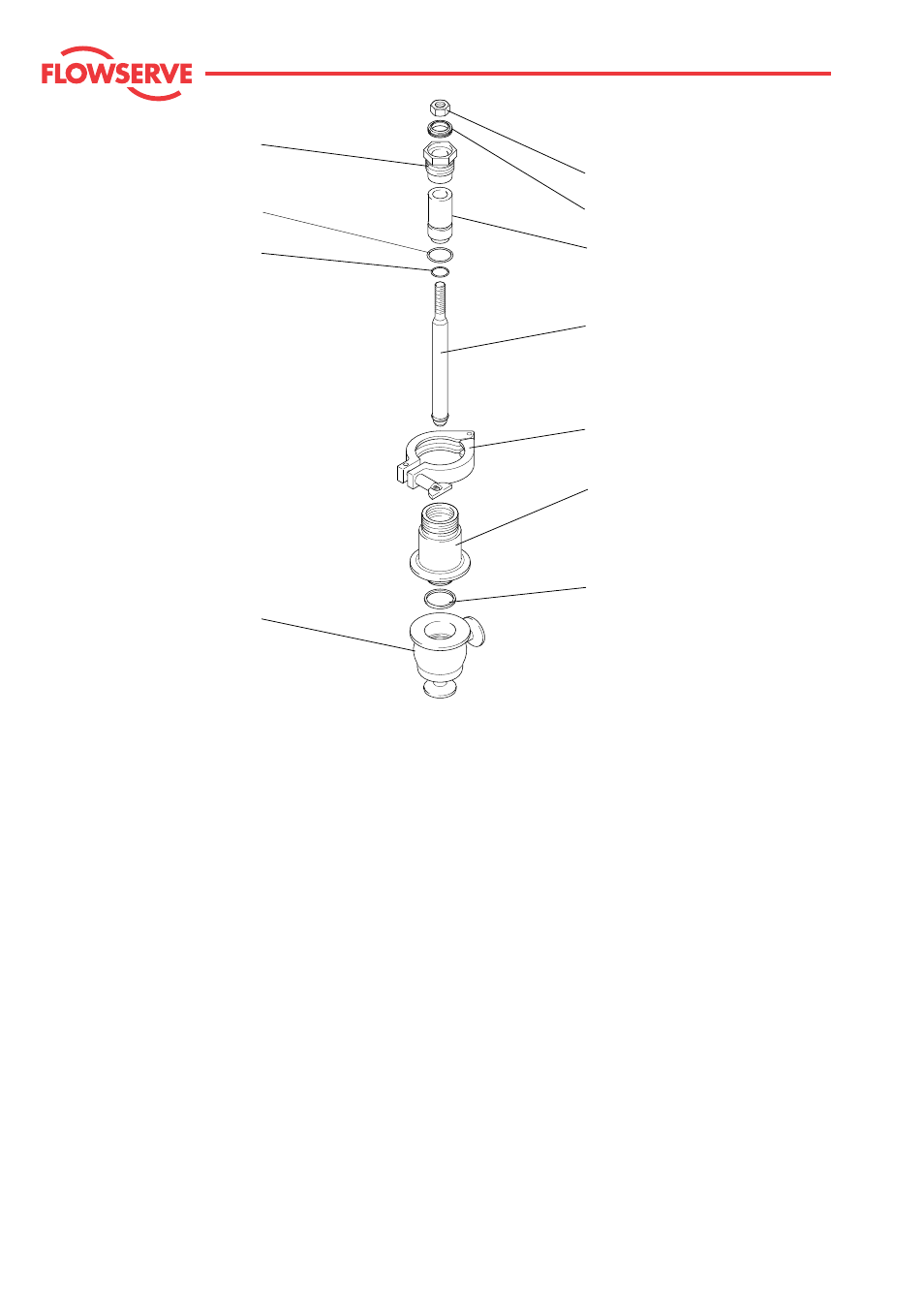

Typische Ventil Zusammenstellung
Abb. 1
O-Ring
O-Ring
Gehäuse
1.3.7
Nach dem Einsatz unter schwankenden Temperatu-
ren alle Schraubverbindungen nachziehen und auf
Dichtheit überprüfen.
2.
WARTUNG
Ventile in regelmäßigen Abständen (mindestens ein-
mal in sechs Monaten) wie folgt auf einwandfreie
Funktion überprüfen. Diese Überprüfung kann in ein-
gebautem Zustand erfolgen und in vielen Fällen ohne
die Produktion auszuschalten. Werden interne Defekte
vermutet, siehe Abschnitt "Ventil zerlegen und zusam-
menbauen".
2.1
Dichtungen auf Leckage untersuchen und ggf. Flü-
gelschrauben nachziehen (siehe Abb 1).
2.2
Ventil auf Beschädigung überprüfen.
2.3
Ventile reinigen.
Druckstück
