Flow Control Division
Kämmer Ventile
2.4 Das Druckstück auf korrekten Anzugswert überprü-
fen
2.5 Wenn möglich, Ventil öffnen und schließen und auf
maximal Hub und ruckfreie Bewegung der Kegel-
stange achten. Eine ungleichmäßige Bewegung der
Kegelstange kann auf interne Defekte hindeuten.
Achtung: Halten Sie Hände, Haare, Bekleidung
usw. von allen sich bewegenden Teilen fern. Nicht-
beachtung kann zu schweren Verletzungen führen.
2.8 Alle Zubehörteile auf festen Sitz überprüfen.
2.9 Wenn möglich, Luftzufuhr schließen und die
Sicherheitsstellung überprüfen.
2.10 Schutzbalg auf Verschleiß überprüfen (wenn vor-
handen).
2.11 Stellantrieb auf Dichtheit überprüfen. Hierzu Gehäu-
se, Luftanschlüsse und Kegelstangenführung mit
Leckagespray besprühen und auf Blasenbildung
achten.
2.12 Kegelstange reinigen.
2.13 Luftfilter - soweit vorhanden- überprüfen und ggf.
Einsatz austauschen.
3 VENTIL ZERLEGEN UND ZUSAMMENBAUEN
Allgemeine Informationen.
Wir empfehlen, bei allen Reparaturarbeiten den Stell-
antrieb vom Ventil zu trennen.
Viele Wartungs- und Einstellarbeiten können jedoch
in eingebautem Zustand ausgeführt werden.
Achtung: Die Kegelstange darf nicht bei geschlos-
senem Ventil verdreht werden, da dies zu einer
Beschädigung der Dichtkanten von Ventilkegel und
Sitzring führt.
3.1 Ventil zerlegen
3.1.1 Stellantrieb abbauen.
3.1.2 Halteklammer lösen und abnehmen.
3.1.3 Aufsatz mit Packung und Kegel vorsichtig nach oben
vom Ventilgehäuse abnehmen.
3.1.4 Kegel nach unten aus dem Aufsatz herausziehen.
3.1.5 Packung entfernen: dazu Druckstück abschrauben
und die PTFE-Führungsbuchse nach oben aus dem
Aufsatz herausziehen. Abstreifer und die beiden O-
Ringe auf Beschädigungen hin überprüfen.
3.1.6 Gehäuse O-Ring entfernen.
3.1.7 Alle Teile reinigen und auf Beschädigungen überprü-
fen.
3.2 Ventil zusammenbauen
Alle verschlissenen oder beschädigten Teile müssen
erneuert werden. Wieder zu verwendende Teile müs-
sen sauber sein. O-Ringe sind grundsätzlich zu er-
neuern.
3.2.1 Kegel vorsichtig von unten in den Aufsatz einführen.
3.2.2 Gehäuse O-Ring auf den Aufsatz schieben.
3.2.3 Aufsatz / Kegel vorsichtig und senkrecht auf das
Ventilgehäuse aufsetzen, dabei auf richtigen Sitz des
Gehäuse O-Ringes achten.
3.2.4 Führungsbuchse mit den beiden O-Ringen unter Ver-
wendung einer Montagehülse (siehe Abb. 2) vorsich-
tig in den Aufsatz einsetzen und Druckstück mit Ab-
streifer aufschrauben
3.2.5 Halteklammer um das Ventil legen und Flügelmutter
anziehen.
3.2.6 Stellantrieb anbauen.

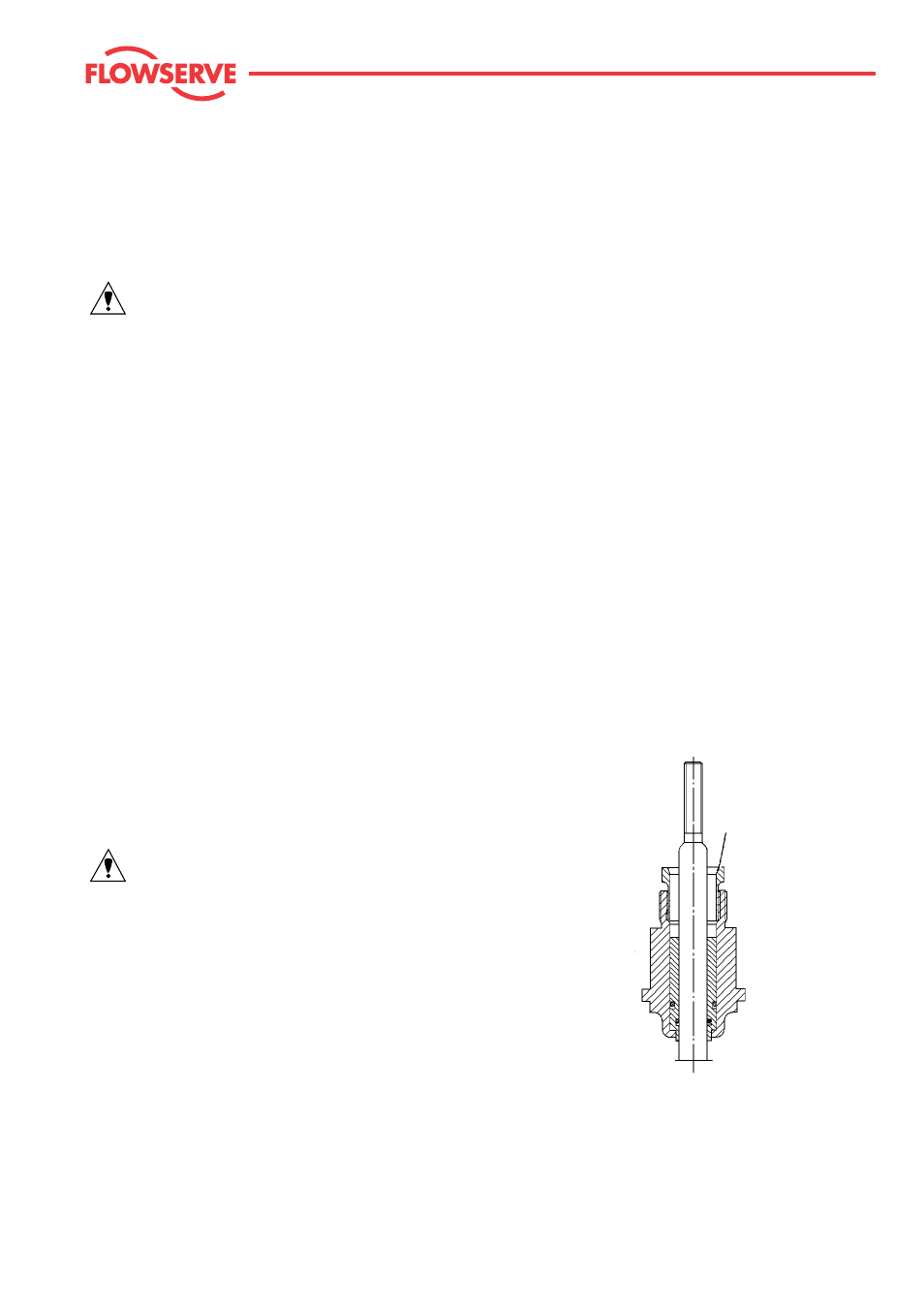

Montagehülse
Abb. 2 Montagehülse
