6
Flow Control Division
Kämmer Ventile

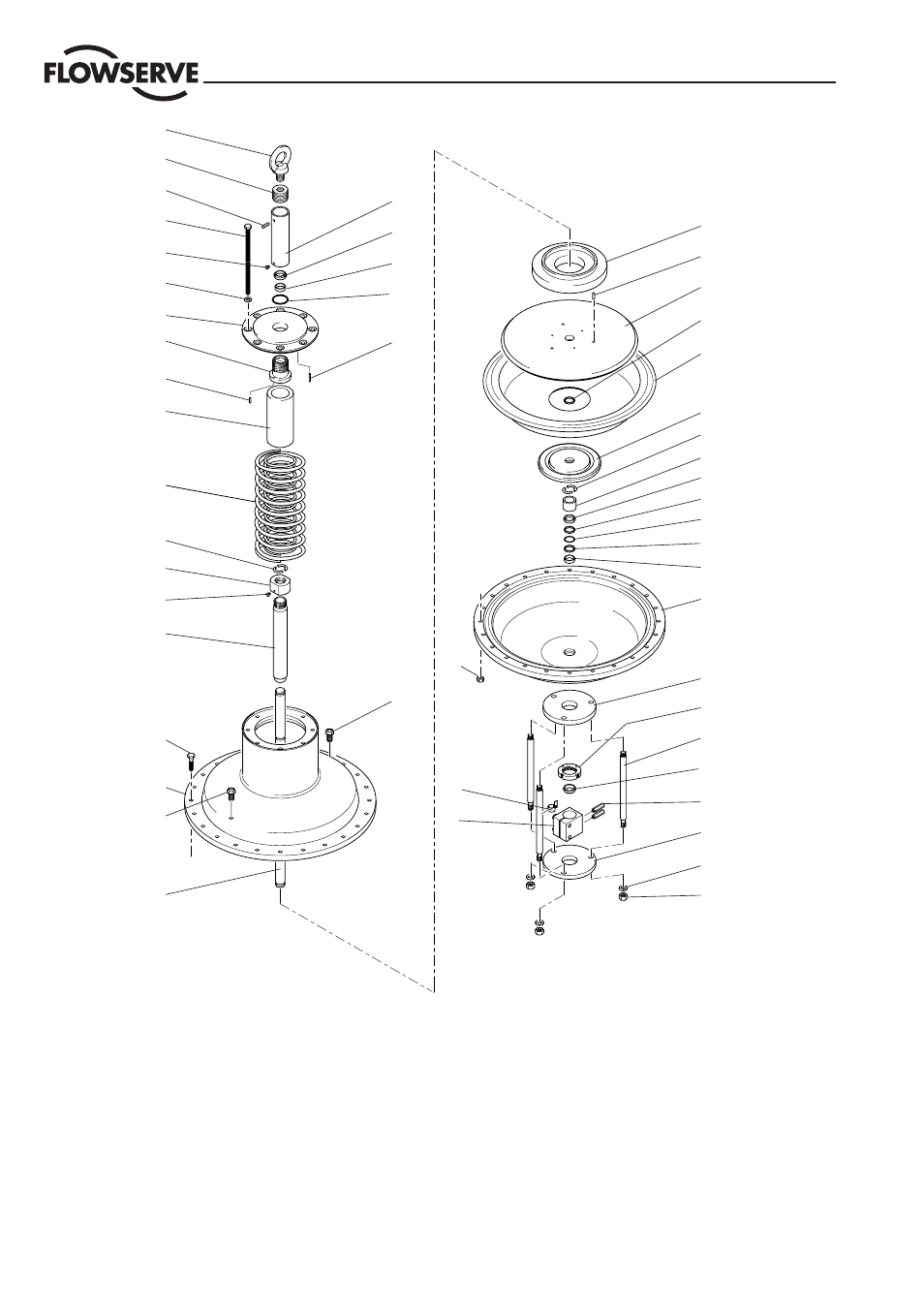

Abb. 1: Serie 3, Auf-Zu Stellantrieb, Feder schließt
1 Vorspannscheibe
2 Kerbstift, Ø 5 x 25
3 Membranteller
4 Membrane
5 Scheibe
6 Geteilter Ring
7 Hülse
8 Ring
9 Stützring
10 O-Ring
11 Buchse
12 Membrangehäuse
13 Jochplatte, oben
14 Nutmutter
15 Jochstange
16 Abstreifer
17 Schraube, NAMUR
18 Jochplatte
19 Federring, M16
20 Mutter, M16
21 Kupplung, kpl.
22 Hubskala, kpl
23 Mutter, M12
24 Federstange
26 Schraube, M12 x 50
25 Federgehäuse
27 Entlüfter
28 Spannhülse
29 Schraube, M5 x 10
30 Überwurfmutter
31 Federführung
32 Kerbstift, Ø 6 x 16
33 Führungsbuchse
34 Scheibe
35 Unterlegscheibe
36 Schraube, M6 x 10
37 Sicherungsring
38 Schraube
39 Kappe
40 Paßkerbstift, Ø 5 x 25
41 Gewindebuchse
42 Ringschraube
43 Feder
1
2
3
10
4
5
6
7
8
9
10
9
11
12
13
14
15
16
17
18
19
20
23
22
21
27
26
25
27
24
6
30
29
28
42
41
40
38
36
35
34
33
32
31
39
16
11
37
2
43
