15
Wartung
Fortsetzung
1. Gefahrenhinweis auf Seite 4 beachten!
2. Innensechskantschrauben
R lösen und herausdrehen, Flansch S von Sichthaube V abnehmen.
3. Reflexions-Wasserstandglas
U abnehmen, reinigen.
4. Reflexions-Wasserstandglas
U und Dichtungen T bei sichtbarem Verschleiß oder Beschädigungen
wechseln.
5. Alle Dichtflächen reinigen.
6. Alle Gewinde und die Dichtfläche des Flansches mit temperaturbeständigem Schmiermittel
bestreichen (z. B. WINIX ® 2150).
7. Reflexions-Wasserstandglas
U mit Dichtungen T einsetzen, Flansch S aufsetzen und Schrauben R
wechselweise und gleichmäßig festziehen. Anzugsmomente siehe Tabelle Anzugsmomente.
Sichthaube reinigen / wechseln
Achtung
Die Werkseinstellung des Thermostaten darf nicht verändert werden.
Bei einer unbeabsichtigten Veränderung muss die Werkseinstellung wiederhergestellt
werden.

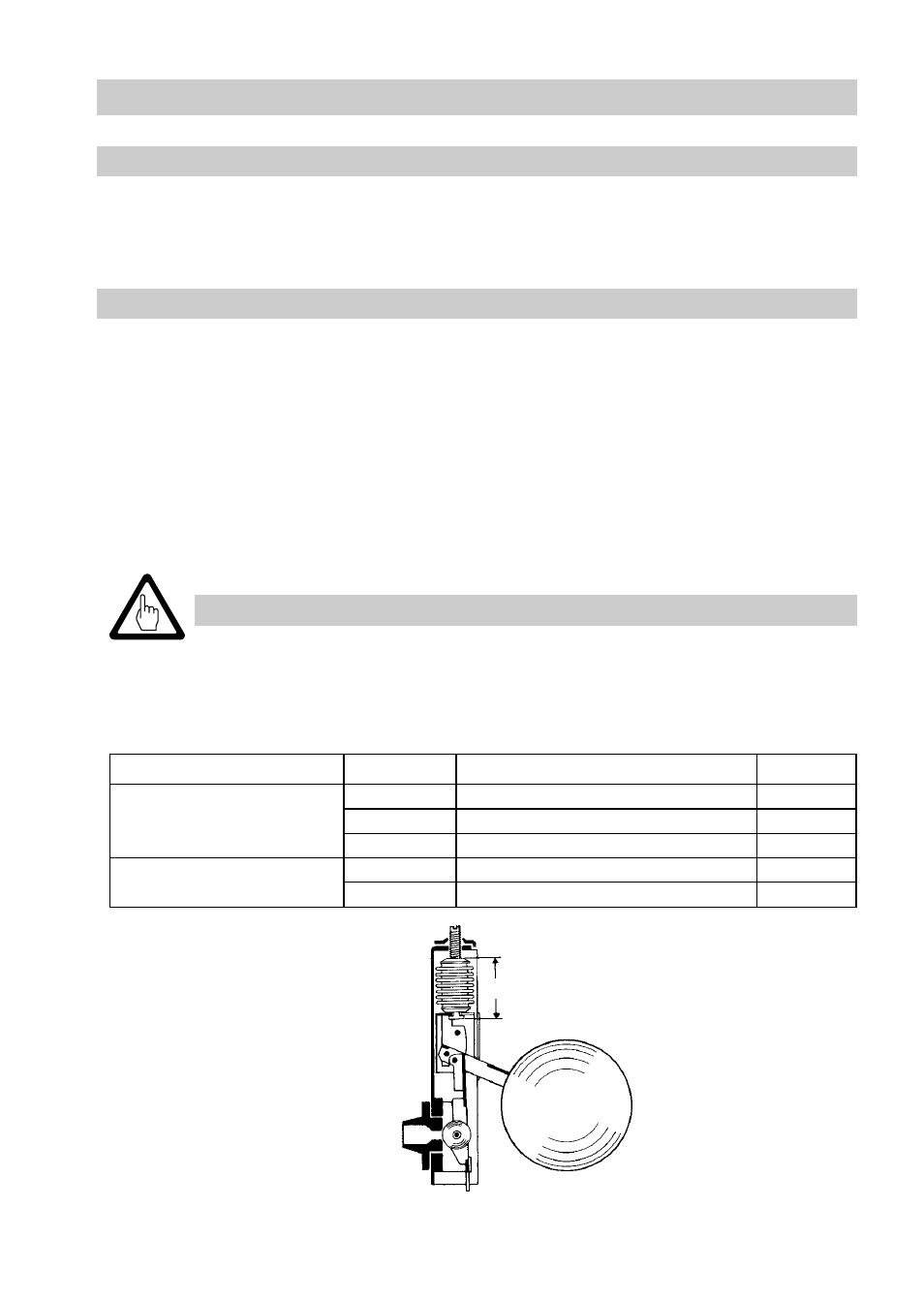

Hierzu beträgt das Maß
1 bei bis zum Anschlag heruntergedrückter Schwimmerkugel:
WINIX ® 2150 ist ein eingetragenes Warenzeichen der WINIX GmbH, Norderstedt
1
Typ Nennweite Ausführung Maß
1
UNA 23h/v, UNA 25h/v, DN 15 - 25 Regelgarnitur bis 13 bar (weicher Balg) 34,5 mm
UNA 26/h/v, UNA 26h Edelstahl
DN 15 - 25 Regelgarnitur bis 32 bar (harter Balg) 32,0 mm
DN 40, 50 Regelgarnitur 2 bis 32 bar 34,5 mm
UNA 27h DN 15 - 25 Regelgarnitur 16 bis 45 bar 32,0 mm
DN 40, 50 Regelgarnitur 16 bis 45 bar 51,5 mm
Werkzeug
■ Ring-Maulschlüssel SW 17, 19, 22, 24, DIN 3113, Form B
■ Winkelschraubendreher SW 5, 6, 10, ISO 2936
■
Drehmoment-Schlüssel 10 – 60 Nm, 60 – 120 Nm, 120 – 300 Nm, DIN ISO 6789
