Start, Betrieb, Alarm und Test
Fortsetzung
SRL 63-a
Fortsetzung
Betrieb
Intervallzeit läuft
Keine Meldeleuchte leuchtet
Störungsfreier Betrieb
Intervallzeit läuft ab und
beginnt wieder neu
Grüne Meldeleuchte Bereit
leuchtet
Bereitschaftszeit läuft
Spülvorgang durchführen
entsprechend Ablaufanzeige
SPS Display
Grüne Meldeleuchte Bereit blinkt
Gelbe Meldeleuchte Überbrückt
leuchtet
Spülzeit läuft
Wasserstandbegrenzer
überbrückt
Spülen
Ventil D AUF
Ventil E ZU
Ventil F ZU
Spülen
Ventil D AUF
Ventil E ZU
Ventil F AUF
Spülen
Warten auf
NW-Meldung
...37 sek.
Spülen
Ventil D ZU
Ventil E ZU
Ventil F AUF
Spülen
Ventil D ZU
Ventil E AUF
Ventil F AUF
Spülen
Ventil D AUF
Ventil E AUF
Ventil F ZU
Spülvorgang beendet
Grüne und gelbe Meldeleuchte
(Bereit / Überbrückt) erlöschen
Überbrückung
Wasserstandbegrenzer
aufgehoben
Anzeige im SPS-Display in chronologischer Reihenfolge.

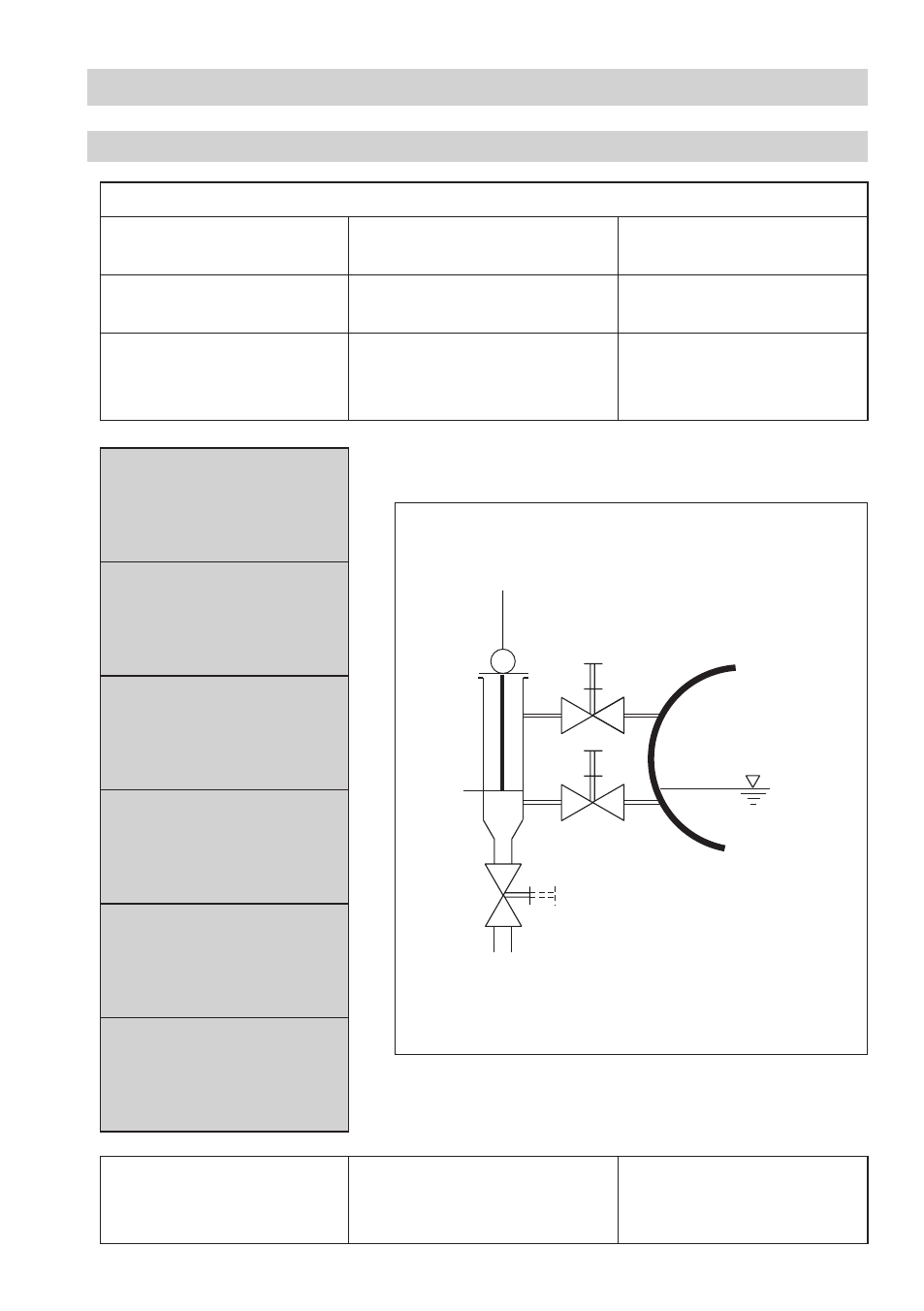

Wasserstandsbegrenzer (NW)
Ausganskontakt: Niveauschalter
NRS -7 / NRS -9
Ventil D
Ventil E
Ventil F
Kessel
NW
Gez. Schaltstellung der
Ventil-Endschalter:
Ventile in normaler
Betriebsstellung.
Wassermangel
(Elektrode ausgetaucht)
