15
Durchflussrichtung ändern
1. Haube von Gehäuse demontieren. Fig. 3
2. Regelgarnitur vom Aufnehmer mit einem Schraubendreher abhebeln.
Fig. 4
3. Gehäuse drehen, so dass der Durchflussrichtungspfeil in die gewünschte
Richtung zeigt.
4. Regelgarnitur mit zwei kräftigen Schlägen auf dem Aufnehmer fixieren. Fig. 5
5. Dichtflächen von Gehäuse und Haube reinigen.
6. Dichtfläche oder Haube und Gewindegänge der Gehäuseschrauben mit
temperaturbeständigem Schmiermittel bestreichen (z. B. WINIX ® 2150).
7. Gehäuse und Haube mit neuer Dichtung zusammenfügen. Gehäuse-
schrauben gleichmäßig über Kreuz mit 35 Nm festziehen. Schrauben nach
Inbetriebnahme nachziehen.
Werkzeug
■ Sechskant-Winkelschraubendreher (G 8), DIN 911L
■ Schraubendreher (5,5/125), DIN 5265
■ Körner (120 /10), DIN 7250
■ Hammer (500 g), DIN 1041
Wärmebehandlung der Schweißnähte
Eine nachträgliche Wärmebehandlung der Schweißnähte ist nicht erforderlich.
I
L M N
B
WINIX ® 2150 ist ein eingetragenes Warenzeichen der WINIX GmbH, Norderstedt

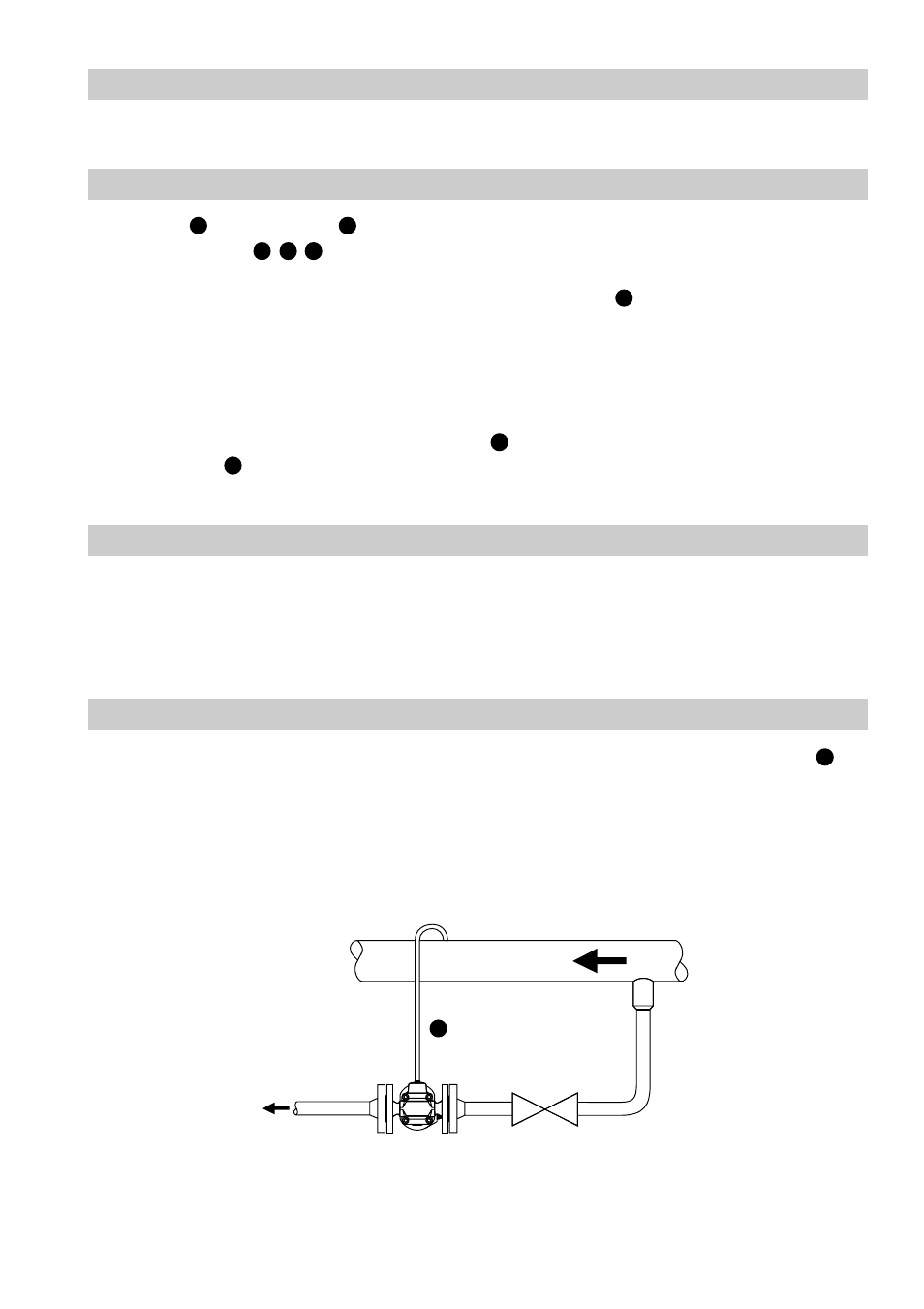

Pendelleitung
Für GESTRA Flüssigkeitsableiter UNA 14 P ist die Montage einer Pendelleitung als
Druckausgleichleitung empfehlenswert. Die Pendelleitung sichert den kontinuierlichen
Kondensatfluss von der Medienleitung zum Ableiter. Durch die Pendelleitung wird die
Entstehung eines Wasserschlosses wirksam verhindert.
Bei bestimmten Einbausituationen kann es auch für Kondensatableiter sinnvoll sein,
eine Pendelleitung zu installieren. Durch die Pendelleitung wird die Entstehung eines
Wasserschlosses wirksam verhindert.
K
K
A
O
P
