VT305
Bedienungshandbuch
6
Strömungskanal
Der Strömungsanschluss kann zur bidirektionalen
Messung von Strömung, Volumen, Gastemperatur in der
Kammer, Sauerstoffgehalt sowie Druck im
Strömungskanal eingesetzt werden. Die Messbereiche
und Messgenauigkeiten können Sie den technischen

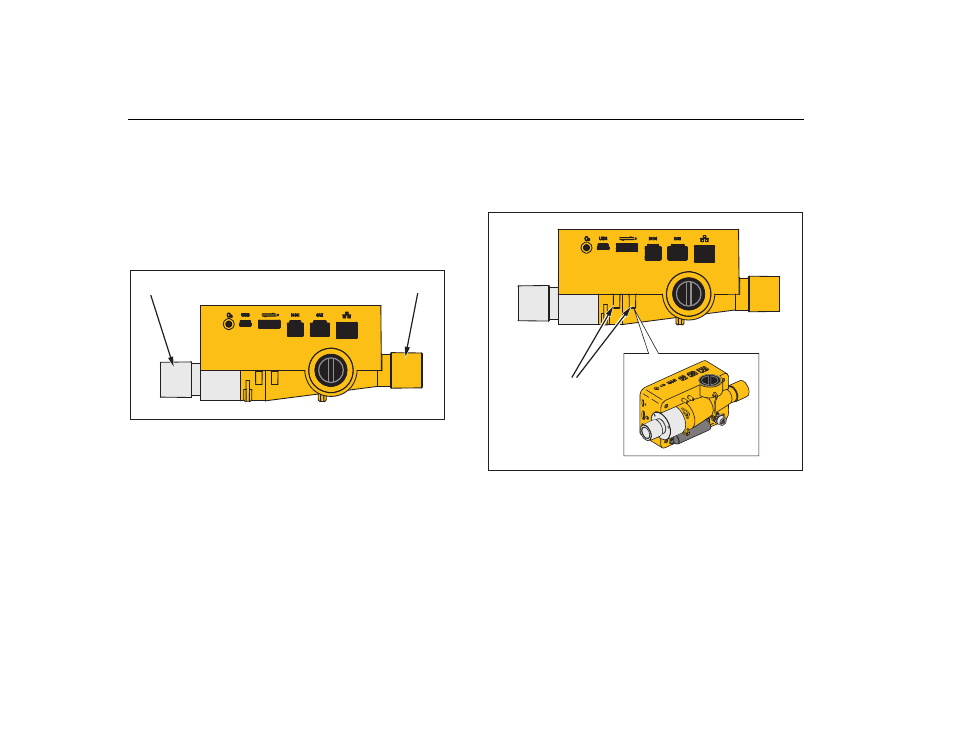

Daten entnehmen. Abbildung 2 zeigt den Strömungskanal
des Produkts.
Strömungskanal Strömungskanal
gyr007.eps
Abbildung 2. Strömungskanal
Differenzdruck
Die Differenzdruckanschlüsse dienen zur Messung des
Differenzdrucks. Abbildung 3 zeigt die
Differenzdruckanschlüsse.
Differenzdruck
gyr008.eps
Abbildung 3. Differenzdruckanschlüsse
