Gasströmungsanalysator
Elektrische Schnittstellen
9
Elektrische Schnittstellen
Das Produkt weist sechs elektrische Schnittstellen auf. Tabelle 4 enthält eine Liste der elektrischen Schnittstellen, geordnet
nach den Ziffern von Abbildung 6.
GND
V IN
Trigger-Eingang
Analogausgang 2
Analogausgang 1
TxD (Ausgang)
RxD (Eingang)
N.C.
GND
1
2
3
6
7
4
5
gyr011.eps

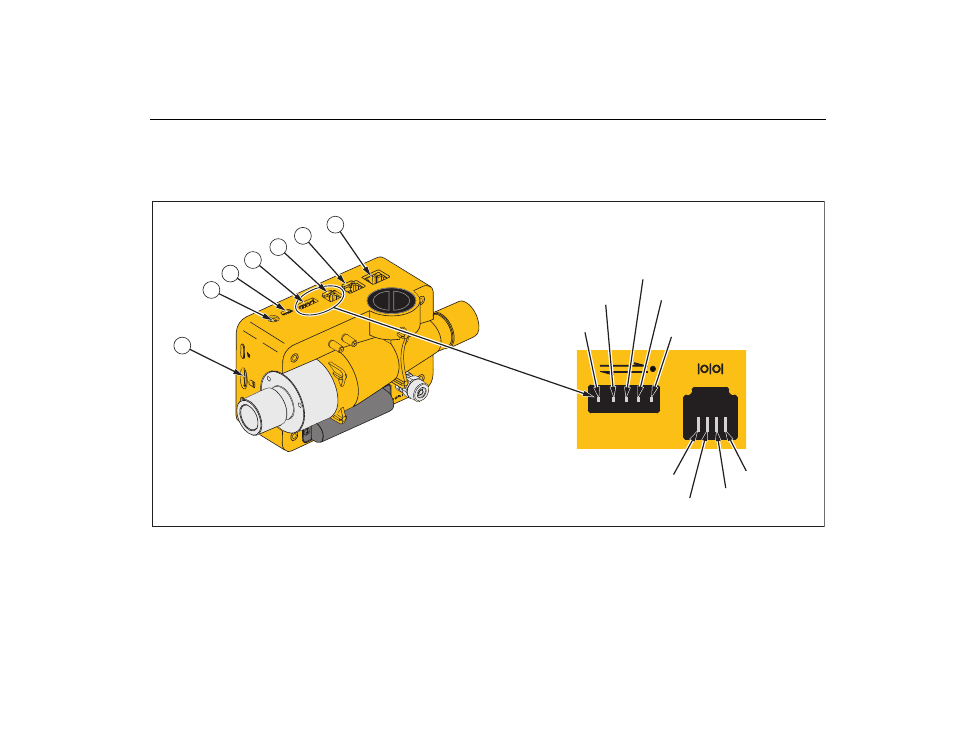

Abbildung 6. Elektrische Schnittstellen
