Gasströmungsanalysator
Betrieb
13
Numerische Werte
Drücken Sie auf dem Display, um den Bildschirm für
numerische Werte aufzurufen. Siehe Abbildung 8. Auf
jedem Bildschirm können Sie einen, zwei, vier oder sechs
numerische Werte ändern. Einzelne Werte und Einheiten
konfigurieren Sie im browserbasierten Konfigurator.
Beachten Sie hierzu den Abschnitt „Produktkonfiguration“.
ATP Air
0.0
Flow
l/min
ATP Air
0.0
Flow
l/min
ATP Air
0.0
Flow
l/min
ATP Air
0.0
Flow
l/min
gyo020.eps

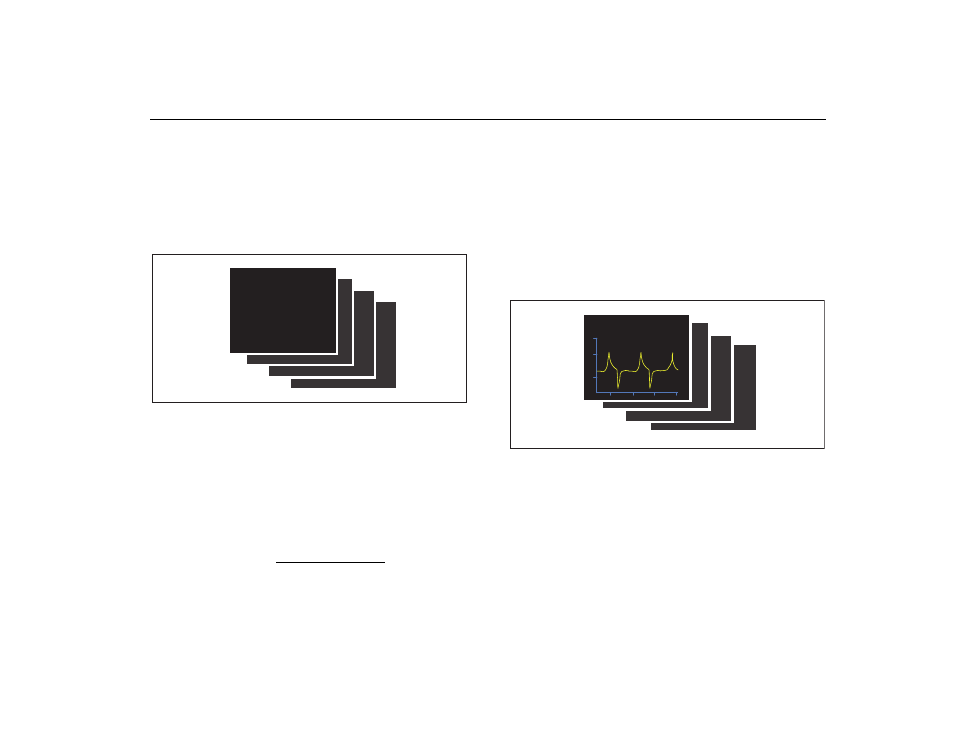

Abbildung 8. Bildschirme für numerische Werte
Das Produkt misst die Temperatur des Gases, das sich in
der internen Messkammer befindet. Diese Temperatur
unterscheidet sich von der Gastemperatur beim Eintritt in
das Produkt. Aufgrund der Temperatur innerhalb des
Produkts ändert sich die Temperatur des Gases.
Das Produkt berechnet die statische Compliance (Cstat)
nach dieser Formel:
Cstat =
V t
P plateau – PEEP
Ist kein Plateaudruck vorhanden, ist der Divisor der Formel
gleich Null. In diesem Fall wird im Display des Produkts „--
-“ angezeigt.
Grafische Werte
Drücken Sie Δ auf dem Display, um die Anzeige der
Messkurven aufzurufen. Siehe Abbildung 9. Auf jedem
Bildschirm können Sie eine oder zwei Messkurven
verändern. Einzelne Werte und Einheiten werden in der
Online-Anwendung konfiguriert. Beachten Sie hierzu den
Abschnitt „Produktkonfiguration“.
Flow l/min
Flow l/min
Flow l/min
Flow l/min
gyo021.eps
Abbildung 9. Messkurvenbildschirme
Filter
Das Intervall der Anzeigeaktualisierung liegt bei 500 ms.
Die Anzeige wird also zweimal pro Sekunde aktualisiert.
Die Erfassungszeit neuer Messungen beträgt 5 bis 8 ms.
Ohne Filter wird nach einer Anzeigeaktualisierung der
zuletzt gemessene Wert angezeigt. Da bei jeder Messung
ein gewisses Störniveau auftritt, verwenden Sie den Filter,
um die Werte für bestimmte Zeitintervalle zu mitteln.
