Installation
4 · G&D TradeSwitch8-USB
Anschluss der Geräte des Arbeitsplatzes
Keyb.: Stecken Sie das Anschlusskabel der USB-Tastatur in diese Schnittstelle.
Mouse: Stecken Sie das Anschlusskabel der USB-Maus in diese Schnittstelle.
Line In: Falls gewünscht, schließen Sie ein Mikrofon oder ein Headset an diese-
Schnittstelle an.
Speaker: Schließen Sie die Lautsprecher zur Ausgabe der Audiosignale des aktiven
Rechners an diese Schnittstelle an.
USB 2.0 Devices: Möchten Sie den angeschlossenen Rechnern USB-Geräte – beispiels-
weise einen Drucker oder ein Massenspeichergerät – zur Verfügung stellen, schließen
Sie diese Geräte an diese Schnittstellen an der Frontseite (s. Abbildung auf Seite 3) an.
HINWEIS: Beim Anschluss der Kabel des Arbeitsplatzes und der Rechner ist vor-
zugsweise blockweise und von unten nach oben vorzugehen. So vermeiden Sie,
dass bereits gesteckte Kabel die Sicht auf die Bezeichnung der Schnittstellen versper-
ren.

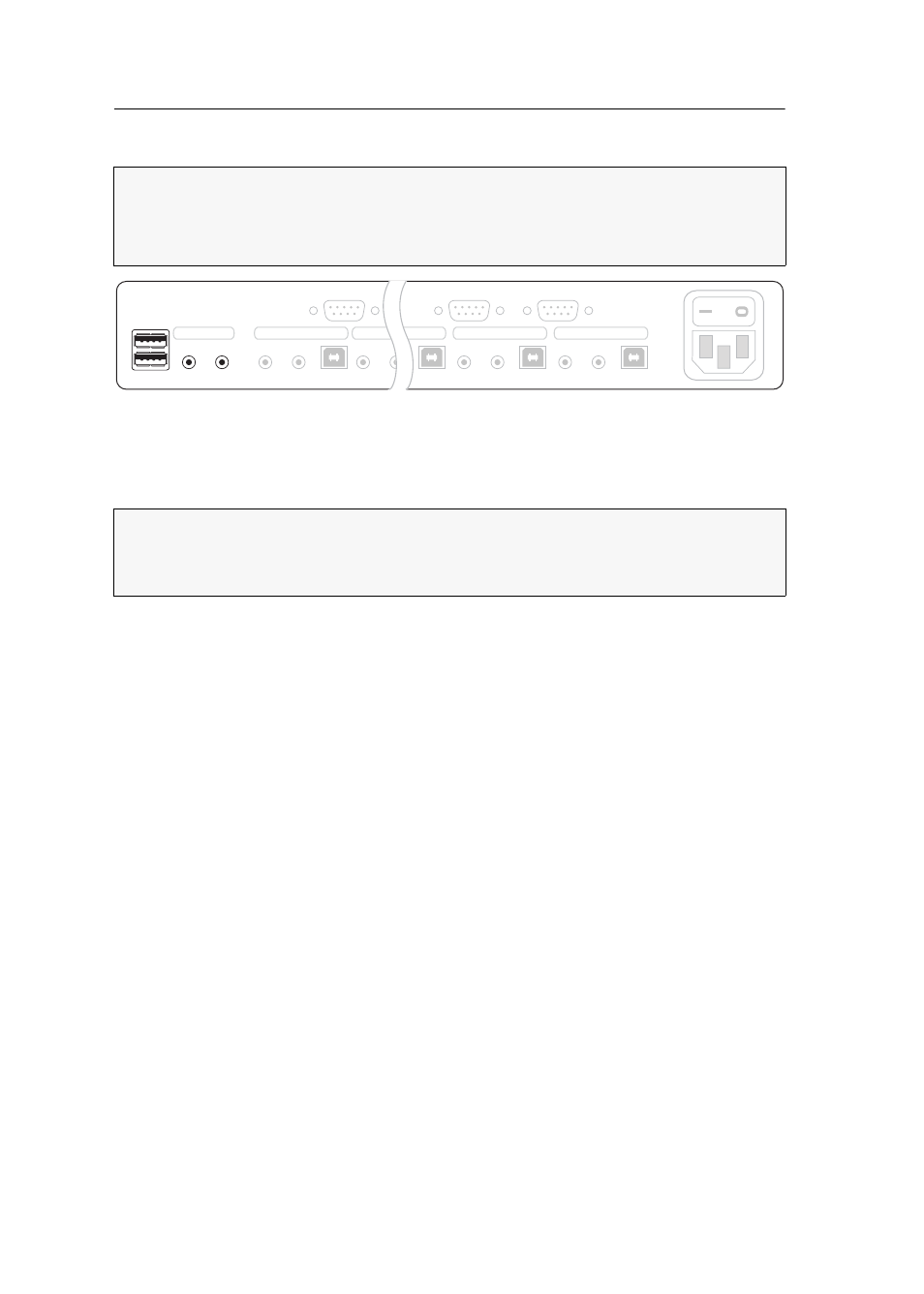

Abbildung 2: Schnittstellen zum Anschluss der Geräte des Arbeitsplatzes
WICHTIG: Alternativ können beide Eingabegeräte an die Schnittstellen USB 2.0 Devices
an der Frontseite des Gerätes angeschlossen werden.
In diesem Fall ist die Umschaltung des Kanals per Tastatur nicht möglich!
Power
CON
Keyb./Mouse Speaker Line In Line In USB 2.0 Line Out
CPU 1
Line In USB 2.0 Line Out
CPU 8
Line In USB 2.0 Line Out
CPU 6
Line In USB 2.0 Line Out
CPU 7
LED Out 1 LED Out 8 LED Out 7
