Installation
3 · G&D DVISplitter2-DL
Installation
Schließen Sie das DVI-Kabel, die Monitore und das Netzteil an die nachfolgend
aufgeführten Schnittstellen an.
DVI-D DL Out 1:
Schließen Sie wahlweise einen Monitor oder einen weiteren
DVISplitter2-DL an.
DVI-D DL Out 2:
Schließen Sie wahlweise einen Monitor oder einen weiteren
DVISplitter2-DL an.
DVI CPU:
Schließen Sie das DVI-Kabel der Videoquelle an.
Power In:
Schließen Sie das mitgelieferte Tischnetzteil an.
Verbinden Sie anschließend das mitgelieferte Kaltgeräte-Netzkabel mit
dem Tischnetzteil und der Netzspannung.

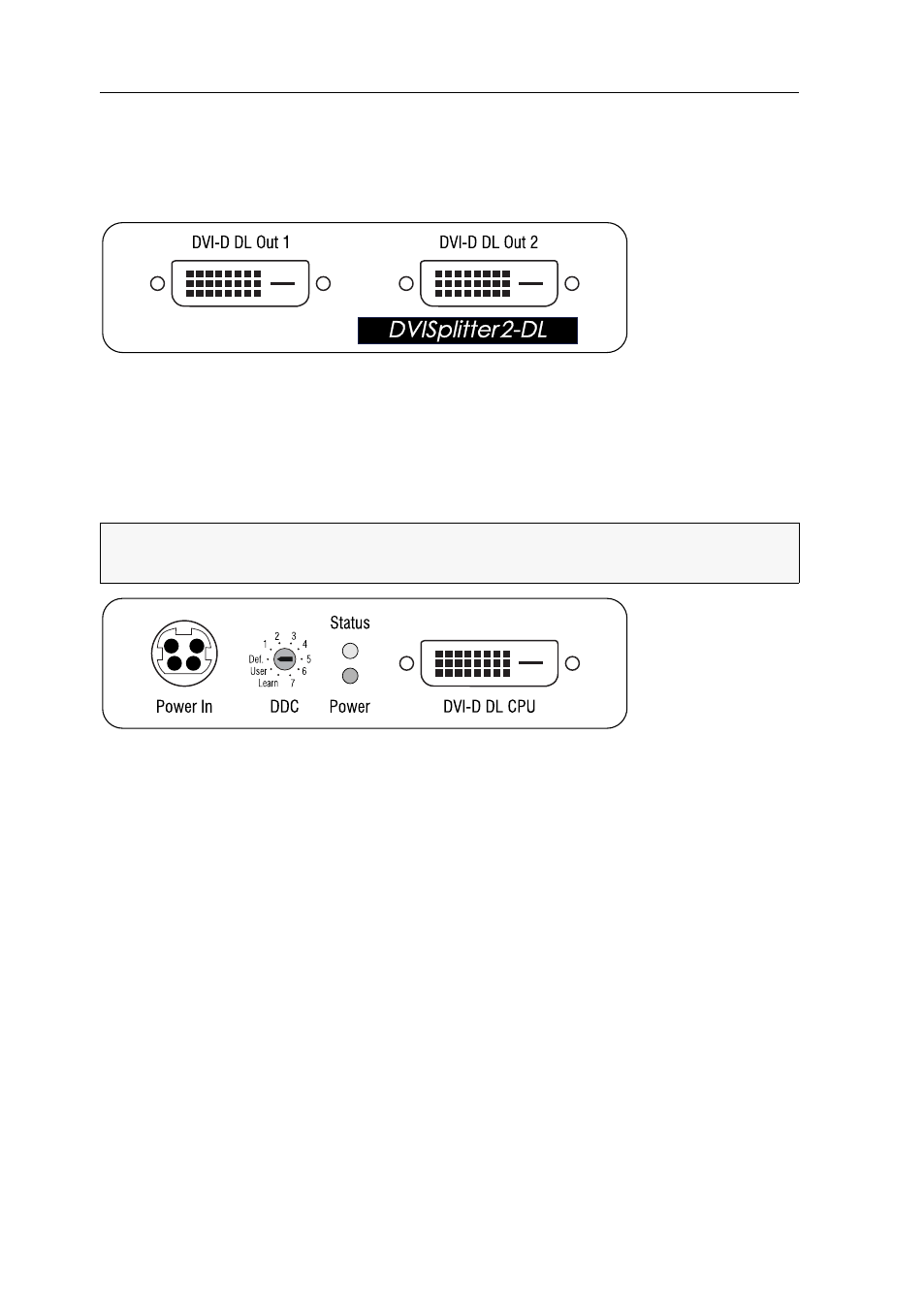

Abbildung 1: Frontansicht
HINWEIS:
Die Schnittstelle
DVI-D DL Out 1
leitet die DDC-Information des ange-
schlossenen Monitors über die Schnittstelle
DVI-D DL CPU
an die Videoquelle weiter.
Abbildung 2: Rückansicht
