Installation
3 · G&D OperatorPanel
Installation

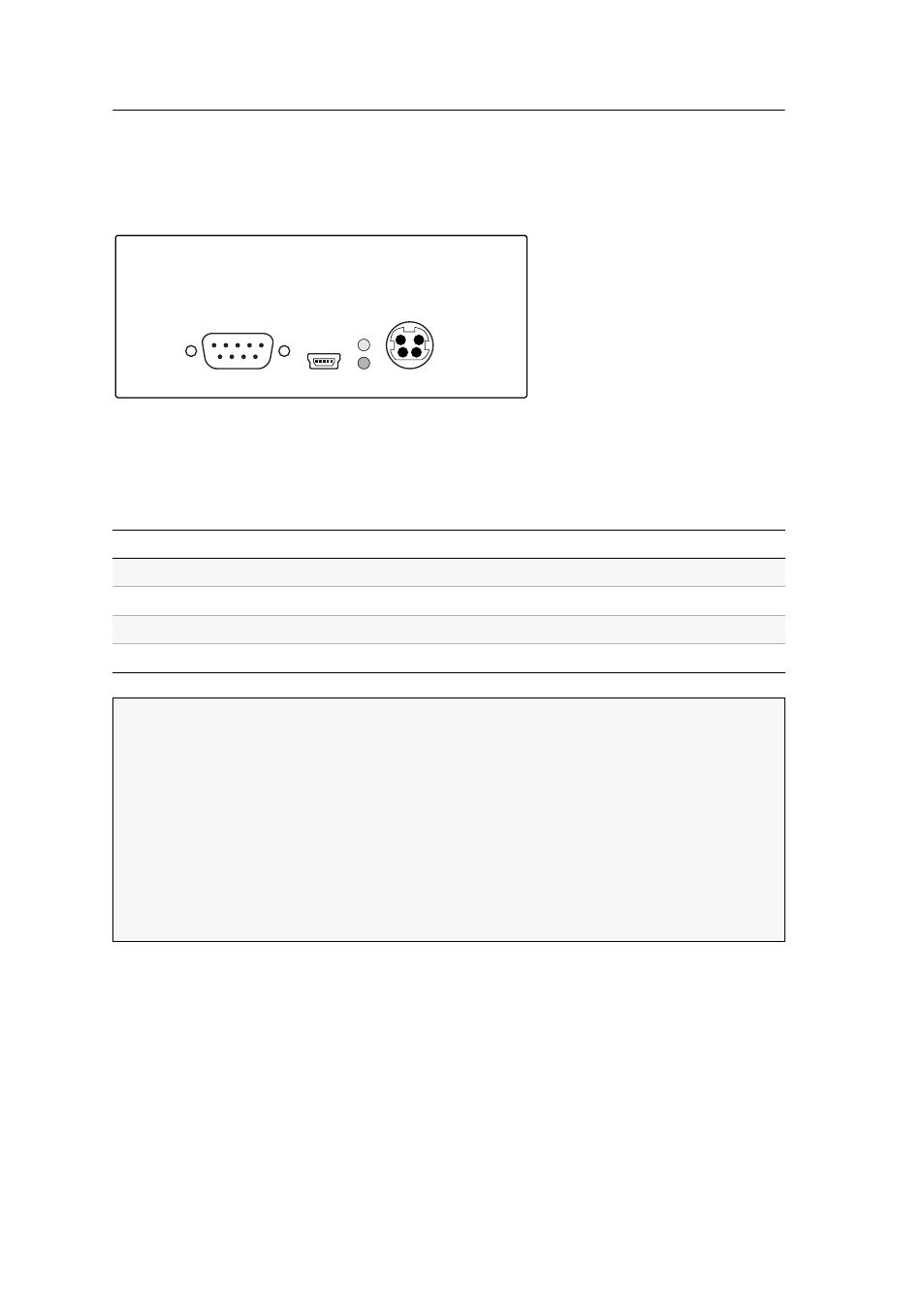

Schließen Sie den zu schaltenden KVM-Switch und die Stromversorgung an die
unten aufgeführten Schnittstellen des Gerätes an.
RS232: Verbinden Sie diese Schnittstelle mit dem KVM-Switch.
Die folgende Tabelle listet die Bezeichnung der Schnittstelle am KVM-Switch und
das zu verwendende Kabel auf:
Service: Über diese Schnittstelle wird das Setup-Menü (s. Seite 5) des Gerätes ange-
zeigt und bedient.
Verbinden Sie diese Schnittstelle ggf. mit einer USB-Schnittstelle eines Computers.
Verwenden Sie hierzu das mitgelieferte Servicekabel.
Gerät Schnittstelle am Gerät Kabel
DL-MUX4 RS232 (D-Sub 9) RS232-M/F-x (A630 0023)
DVIMUX Service (Klinkenbuchse) Update-Cable-2 (A620 0100)
DVIMUX8-OSD RS232 (RJ11) CC-Link-2 (A620 0093)
TradeSwitch Service (Klinkenbuchse) Update-Cable-2 (A620 0100)
TIPP: Sie können das Add-On OperatorPanel alternativ über einen G&D KVM-
Switch mit RS232-Option mit dem KVM-Switch verbinden:

Verbinden Sie die RS232-Schnittstellen des Add-Ons OperatorPanel und des
Arbeitsplatzmoduls des KVM-Extenders mit dem seriellen Nullmodem-Kabel
(RS232-F/F-Crossover-2).
 Schließen Sie das serielle Adapterkabel (Adapter SUBD9M/M-crossover) an
die RS232-Schnittstelle des Rechnermoduls an.
 Verbinden Sie den zu bedienenden KVM-Switch mit dem Adapterkabel am
Rechnermodul. Verwenden Sie hierzu das in der oben abgedruckten Tabelle
genannte Kabel.
