2 Installation
Der HardBoot CCX verfügt über einen seriellen Anschluss. Er kann in
Kombination mit einem CATCenter zur Schaltung von acht IEC-Steckdosen
verwendet werden. Durch den Anschluss von bis zu 16 HardBoot CCX lässt
sich das System zur Ansteuerung von bis zu 128 Steckdosen ausbauen.
Zur Ansteuerung der Slaves dient der G&D KVM-Switch CATCenter über eine
serielle Schnittstelle (RS232). Durch die Kaskadierung von bis zu 16 Slaves
können bis zu 128 Steckdosen geschaltet werden.

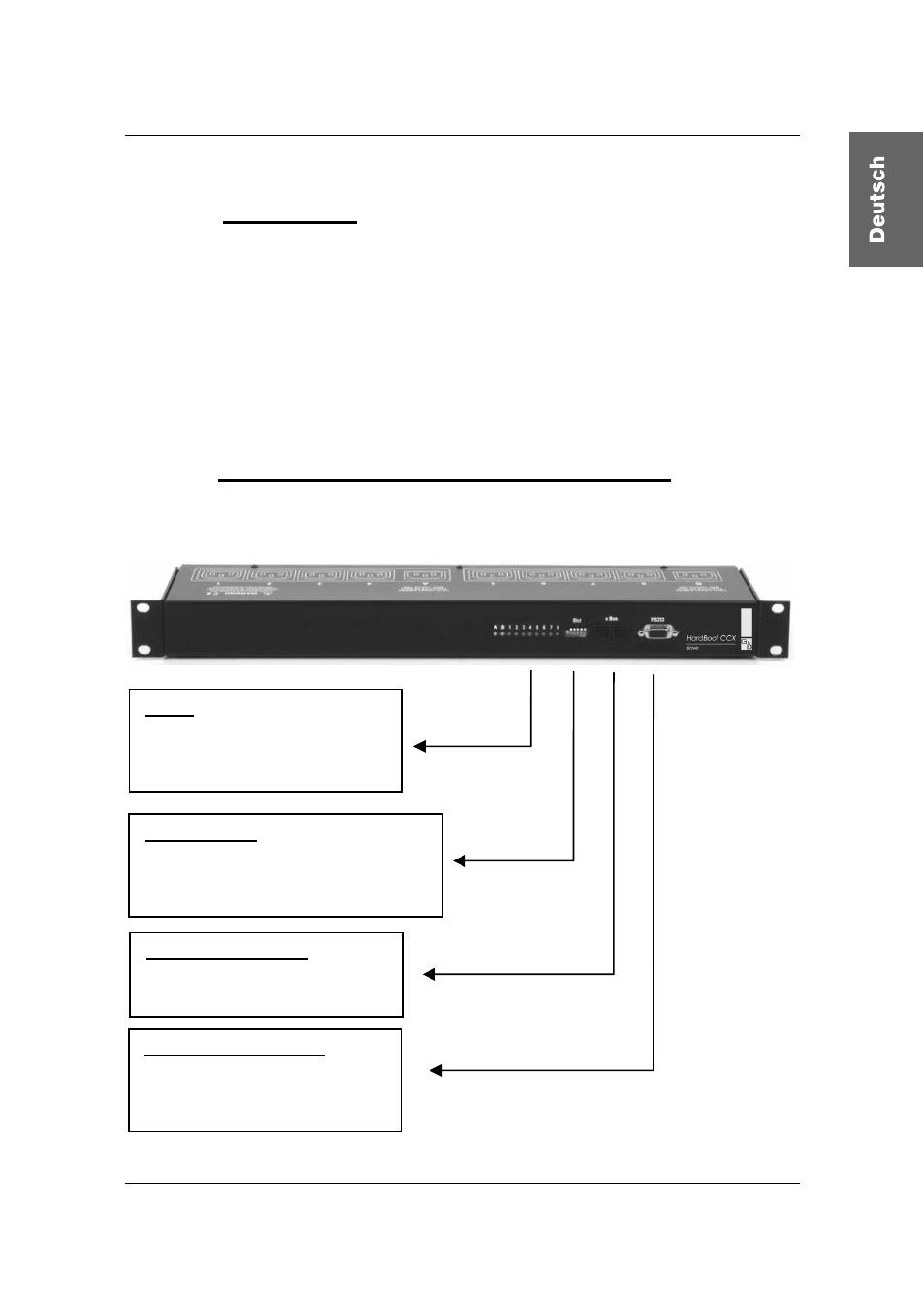

2.1 Vorstellung der Front-Blendenelemente
Auf der Frontblende des HardBoot CCX befinden sich folgende Elemente:
LEDs:
A = PowerSupply A
B = PowerSupply B
1 – 8 = Status der Ausgänge
RJ12 Schnittstellen:
Schnittstellen zur Kaskadierung
des Systems
SUB-D9F-Schnittstelle
Schnittstelle zur Verbindung mit
dem CATCenter
Dip-Switches:
1 - 4 = physikalische Adresse
des Gerätes
5 – 6 = xBus Termination
