SPEZIFIKATIONEN
2-4
HYPERTHERM PMX600 Betriebsanleitung
9/22/99
SYMBOLE UND MARKIERUNGEN
S -Kennzeichnung (nur 230/400 Volt)
Die S -Kennzeichnung bedeutet, daß die Stromquelle und der Brenner in Bereichen mit erhöhter elektrischer
Gefährdung verwendet werden dürfen. Die Handbrenner müssen Verschleißteile mit Schutzschild verwenden,
um den Anforderungen der S -Kennzeichnung zu entsprechen.

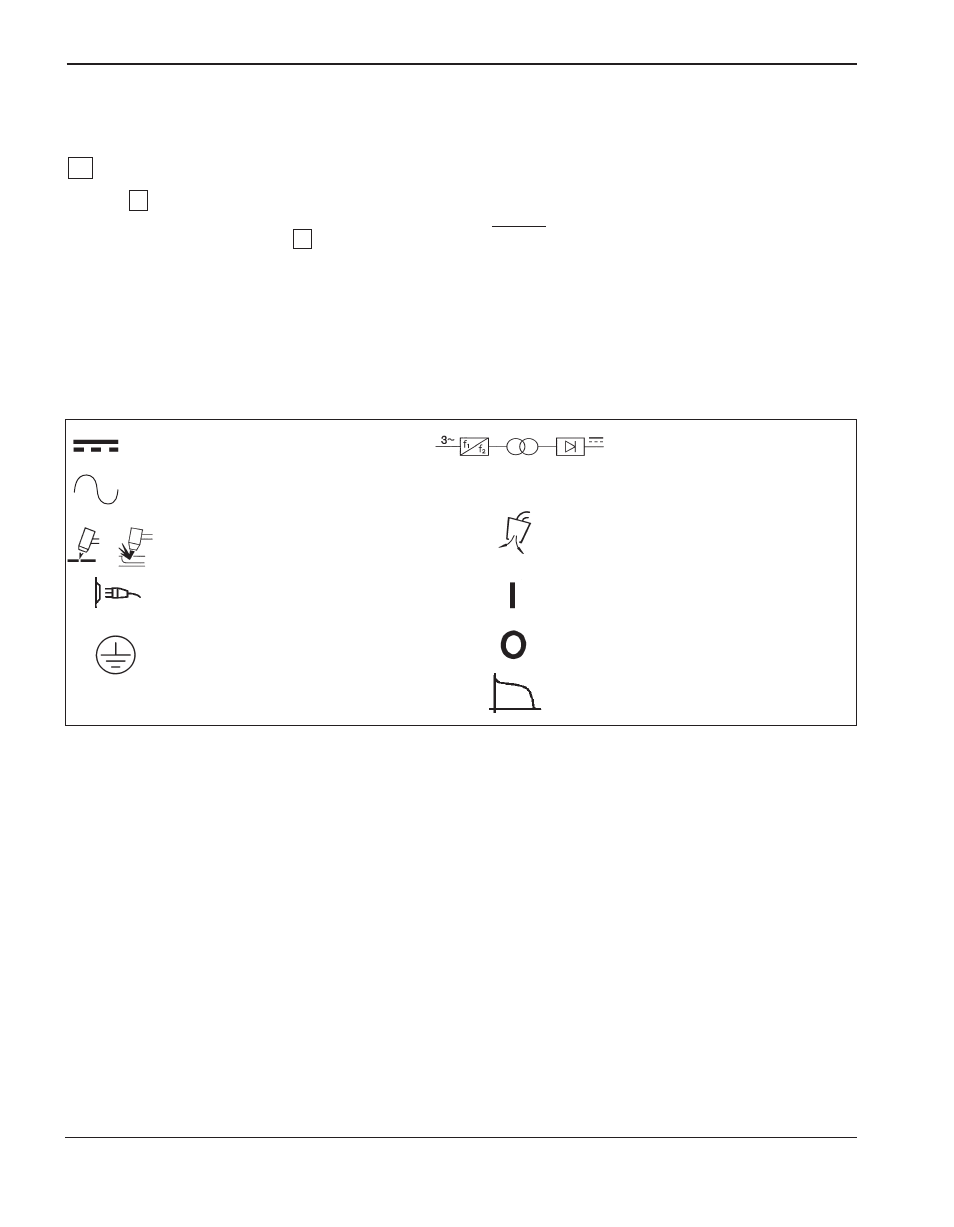

Verwendete IEC-Symbole
Die folgenden Symbole sind unter Umständen auf dem Datenschild der Stromquelle, Bedienungsaufklebern
und Schaltern zu finden.
Gleichstrom (DC)
Wechselstrom (AC)
Plasmaschneiden und Fugenhobeln
Wechselstromanschluß
Anschluß für den externen
Schutzleiter (geerdet)
Stromquelle auf Inverter-Basis
Plasma-Brenner in TEST-
Position (Austrittsdüse für
Kühl- und Plasmagas)
Strom eingeschaltet
Strom ausgeschaltet
Volt/Ampere-Kurve, fallende
Kennlinie
