INBETRIEBNAHME
3-4
HYPERTHERM PMX600 Betriebsanleitung
9/22/99

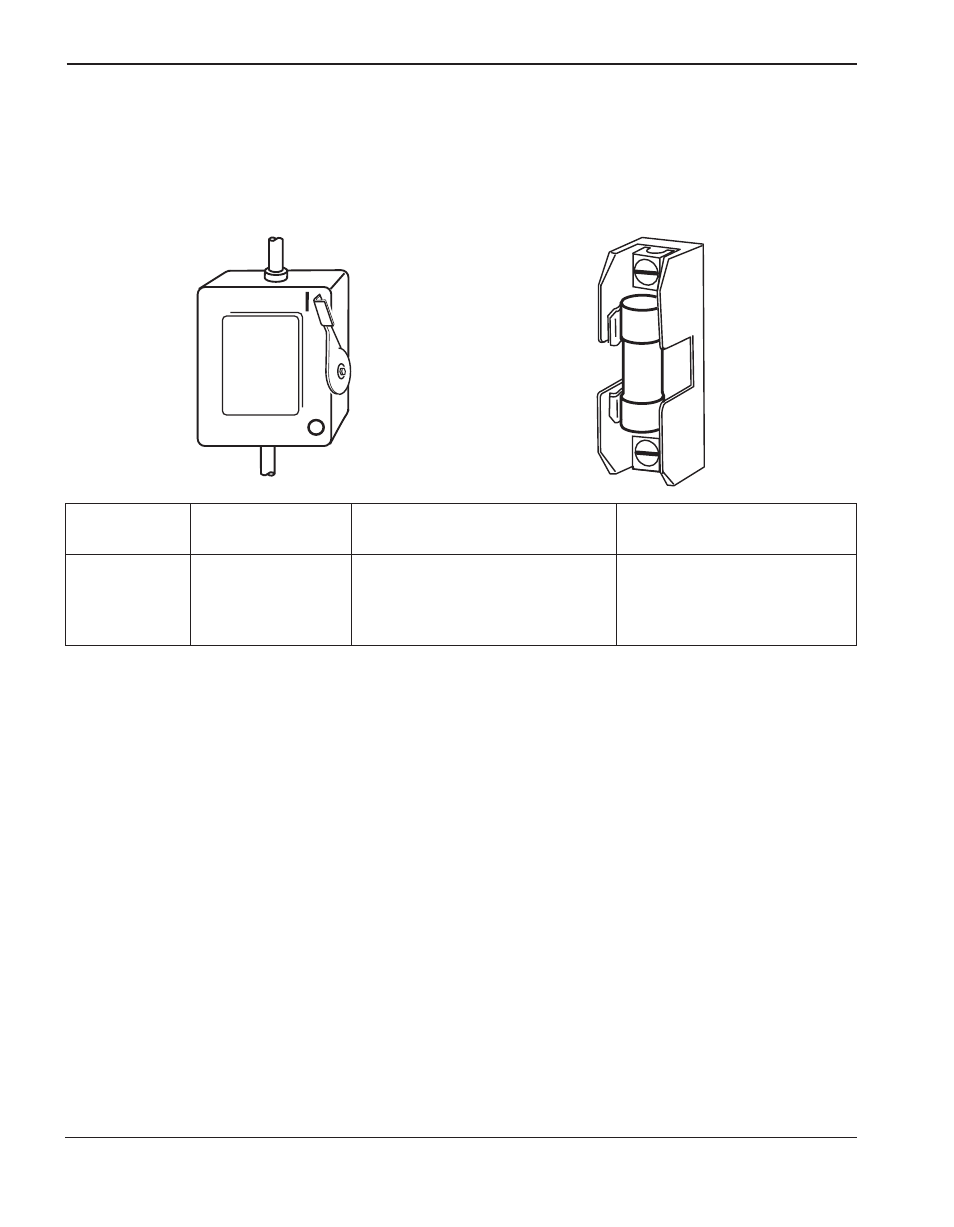

Trennschalter
Für jede Stromquelle einen Trennschalter verwenden, damit der Bediener die Stromquelle im Notfall rasch
ausschalten kann. Der Schalter muß sich in der Nähe der Stromquelle befinden und für den Bediener leicht
zugänglich sein. Die Abschaltstromstärke des Schalters muß mindestens dem Nenn-Dauerbetrieb der
Sicherungen entsprechen. Nur die unten angeführten trägen Sicherungen verwenden.
Erdungsanforderungen
Zur Gewährleistung der persönlichen Sicherheit und des ordentlichen Betriebs und zur Verbesserung der
elektromagnetischen Verträglichkeit (EMV) muß die Powermax600 ordnungsgemäß geerdet werden:
• Das Gehäuse der Stromquelle ist elektrisch leitfähig und kann elektrischen Schlag verursachen, wenn es
nicht richtig über den Netzanschluß geerdet ist.
• Die Stromquelle muß gemäß den nationalen oder örtlichen Elektroinstallationsvorschriften ordnungsgemäß
über das Netzkabel geerdet werden.
• Bei dreiphasigem Betrieb ein vieradriges Kabel mit einem grün/gelben Leiter für die Schutzerde
verwenden.
• Siehe auch Erdungssicherheit im Abschnitt 1 dieser Anleitung.
Generatorstrom
Beim Einsatz eines Generators zur Versorgung der Powermax600 mit Strom ist folgendes zu beachten:
• Generator mit einer Mindest-Zusatz-Ausgangsleistung von 8 kVA verwenden.
• Der Generatur muß der Stromversorgung der Plasmaschneidanlage überlassen bleiben.
• Generatorbetrieb:
1. Generatorausgangsleistung auf AC (Wechselstrom) einstellen.
2. Netzkabel der Powermax600 an der Zusatz-Strom-Steckdose
anschließen.
3. Generator auf passenden Ausgangsleistungsbereich einstellen. Wenn
der Powermax600-überlastschalter nicht eingeschaltet bleibt,
Generator-Ausgangsleistung verringern.
• Wenn beim Schneiden dickerer Bleche Schwierigkeiten auftreten, unabgeschirmte Verschleißteile
verwenden (nur bei Nicht-CE-Anlagen).
Eingangs-
Eingangsstrom
Empfohlene Stärke
spannung
Phase
bei 5,6 kW Ausgangsleistung
der trägen Sicherung
208-240 VAC
1
46-40 A
100 A
230 VAC
3
17 A
40 A
400 VAC
3
9,7 A
25 A
480 VAC
3
12 A
25 A
