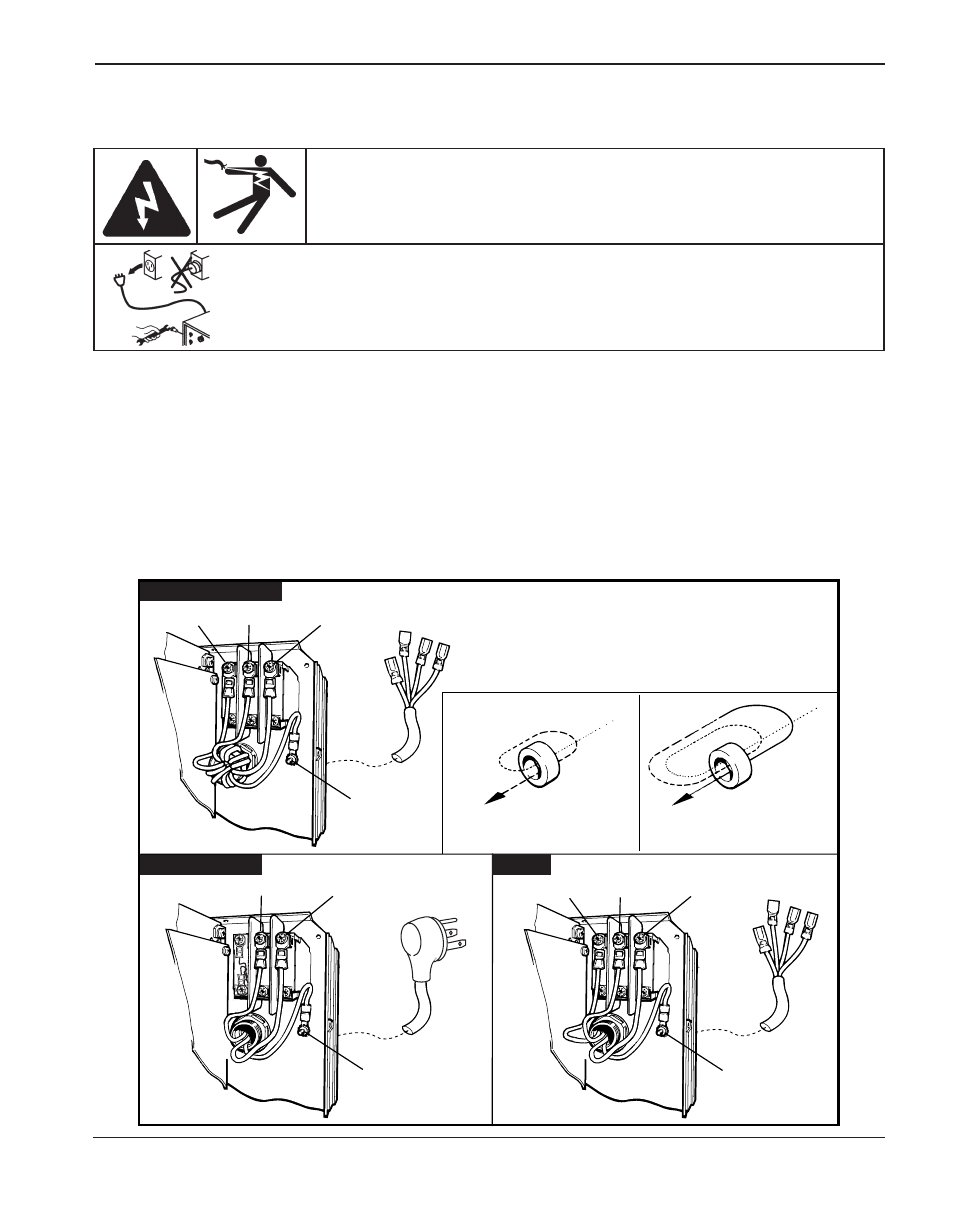

AUSWECHSELN DES NETZKABELS
Vor dem Entfernen des alten Netzkabels den Netzstecker ziehen und die Gasversorgung unterbrechen.
Installation
1. Das neue Netzkabel durch die Zugentlastung führen.
2. Alle 4 Drähte wie unten abgebildet durch die Ringröhre führen (nur 208-240/480 Volt).
3. Die Netzkabelanschlüsse wie abgebildet anbringen.
4. Die Zugentlastung am Netzkabel festziehen.
5. Stromquellen-Abdeckung installieren.
6. Elektrischen Strom und Gaszufuhr wieder anschließen.
WARNUNG
STROMSCHLAG IST LEBENSGEFÄHRLICH
Vor Durchführung von Wartungsarbeiten die Stromversorgung unterbrechen.
Arbeiten ohne Gehäuse-Abdeckungen müssen von einem sachkundigen
Techniker dürchgeführt werden.
208V - 240V
230V and 400V
PMX600.12
480V
230V 400V
GELB/
GRÜN
GRÜN
BRAUN BLAU SCHWARZ
SCHWARZ WEIß
GRÜN
SCHWARZ WEIß ROT
Alle 4 Drähte zweimal
durch das Toroid führen. Alle 4 Drähte dreimal
durch das Toroid führen.
ANMERKUNG: Der Ring muß für Elektroinstallationen
gemäß EMV-Norm EN50199 installiert
werden.
