AUSWECHSELN DER BRENNERLEITUNG (für Modelle ohne Schnellkupplung)
WARNUNG
STROMSCHLAG IST LEBENSGEFÄHRLICH
Vor Durchführung von Wartungsarbeiten die Stromversorgung unterbrechen.
Arbeiten ohne Gehäuse-Abdeckungen müssen von einem sachkundigen
Techniker dürchgeführt werden.
Vor dem Entfernen der alten Brennerleitung den Netzstecker ziehen und die Gasversorgung unterbrechen.
Installation
VORSICHT!
Die Zugentlastungsschraube (4) erst dann auf die Brennerleitung
festziehen, wenn der Gasanschluß (3) fest sitzt, da sonst ein Gasleck
auftreten kann.

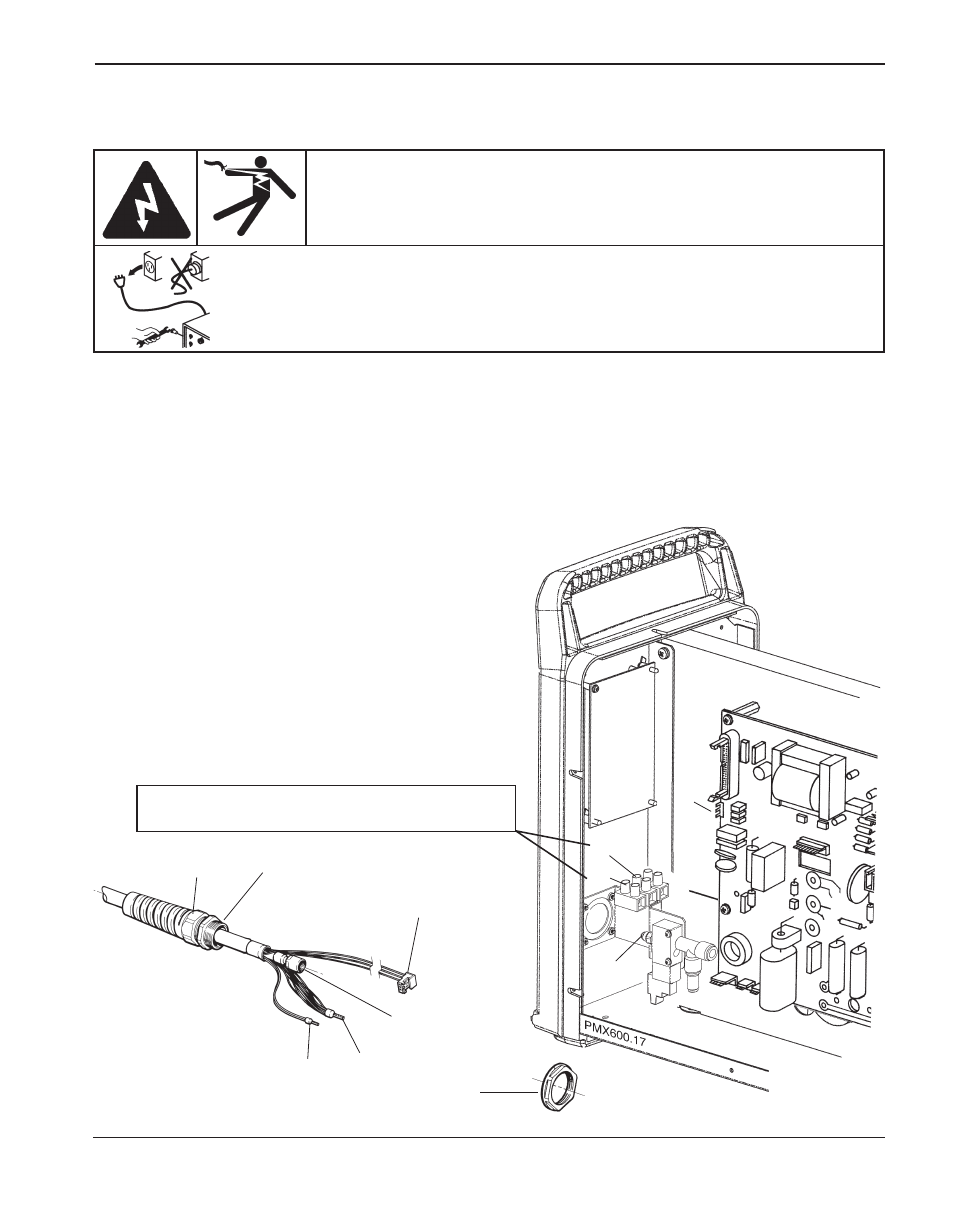

Zugentlastung anbringen (1) und mit der Mutter (2) befestigen.
Gasanschluß (3) anbringen und befestigen.
Zugentlastungsschraube (4) am Schlauch festziehen.
Die Stromanschlüsse (5), (6) und (7) anbringen.
Schrauben der Reihenklemme auf 1,2 Nm
Drehmoment anziehen.
Abdeckung der Stromquelle wieder anbringen.
Netzstrom und Gasversorgung wieder anschließen.
ብ
ቧ
ቨ
ቢ
ቦ
ቤ
VORSICHT: Dies sind Verbindungen mit höherem
Strom. Das korrekete Drehmoment ist entscheidend.
