Synoptik
6
Schaltaktormodul
Das Schaltaktormodul stellt 15 potentialfreie bistabile Relaiskontakte zur
Verfügung. In Verbindung mit dem Steuermodul bzw. der
Steuerelektronik des Melde- & Bedientableaus können über den instabus
EIB ausgelöste Schaltbefehle direkt an konventionelle Verbraucher (z.B.
Leuchtmittel und Wechselstrom-Motoren) übertragen werden.
Damit verhält sich das Modul entsprechend einem Schaltaktor. Mit Hilfe
der EIBTAB ist es möglich Funktionen wie EIN- , AUS-Verzögerung oder
die Treppenlichtfunktion zu realisieren. Die maximale Schaltlast eines
Ausgangs beträgt 16 A, cos
ϕ
= 1 (12 A, cos
ϕ
= 0,5).

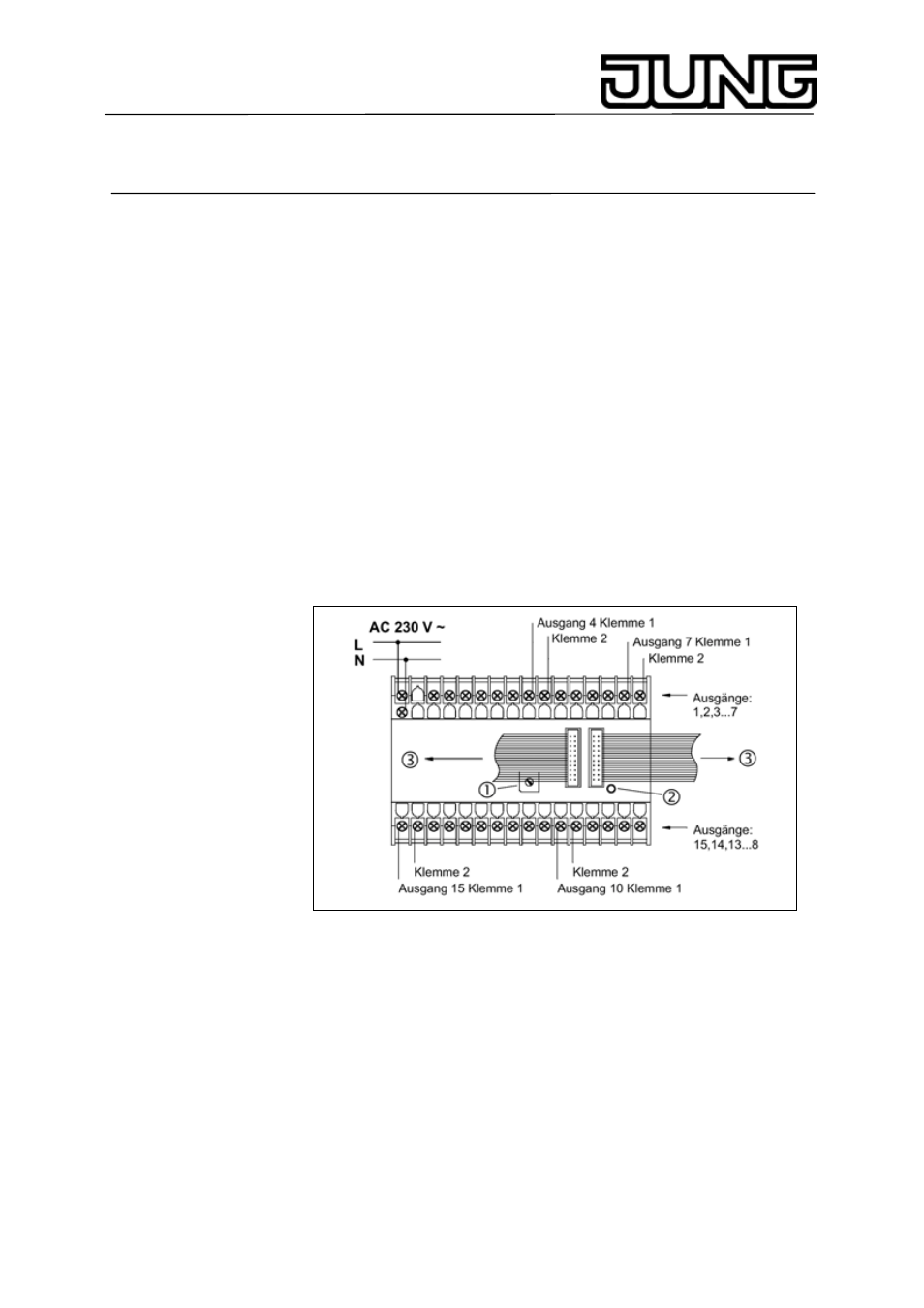

Über einen Stufenschalter (1) wird das Schaltaktormodul auf die
projektierte Moduladresse eingestellt.
Funktion Betriebs-LED (2):
rot / grün blinkend =>
fehlende Verbindung zur Steuerelektronik
Dauerlicht rot
=>
fehlende 230 V-Versorgung bei vorhandener
Verbindung zur Steuerelektronik
Das Schaltaktormodul wird mit Hilfe eines 20-poligen Flachbandkabels
an das Steuermodul bzw. an die Steuerelektronik des Melde- &
Bedientableaus angeschlossen. Eine zweite Steckerleiste É ermöglicht
den Anschluss weiterer Module.
Für den Geräteschutz ist ein Leitungsschutzschalter 10 A vorzuschalten.
