Synoptik
9

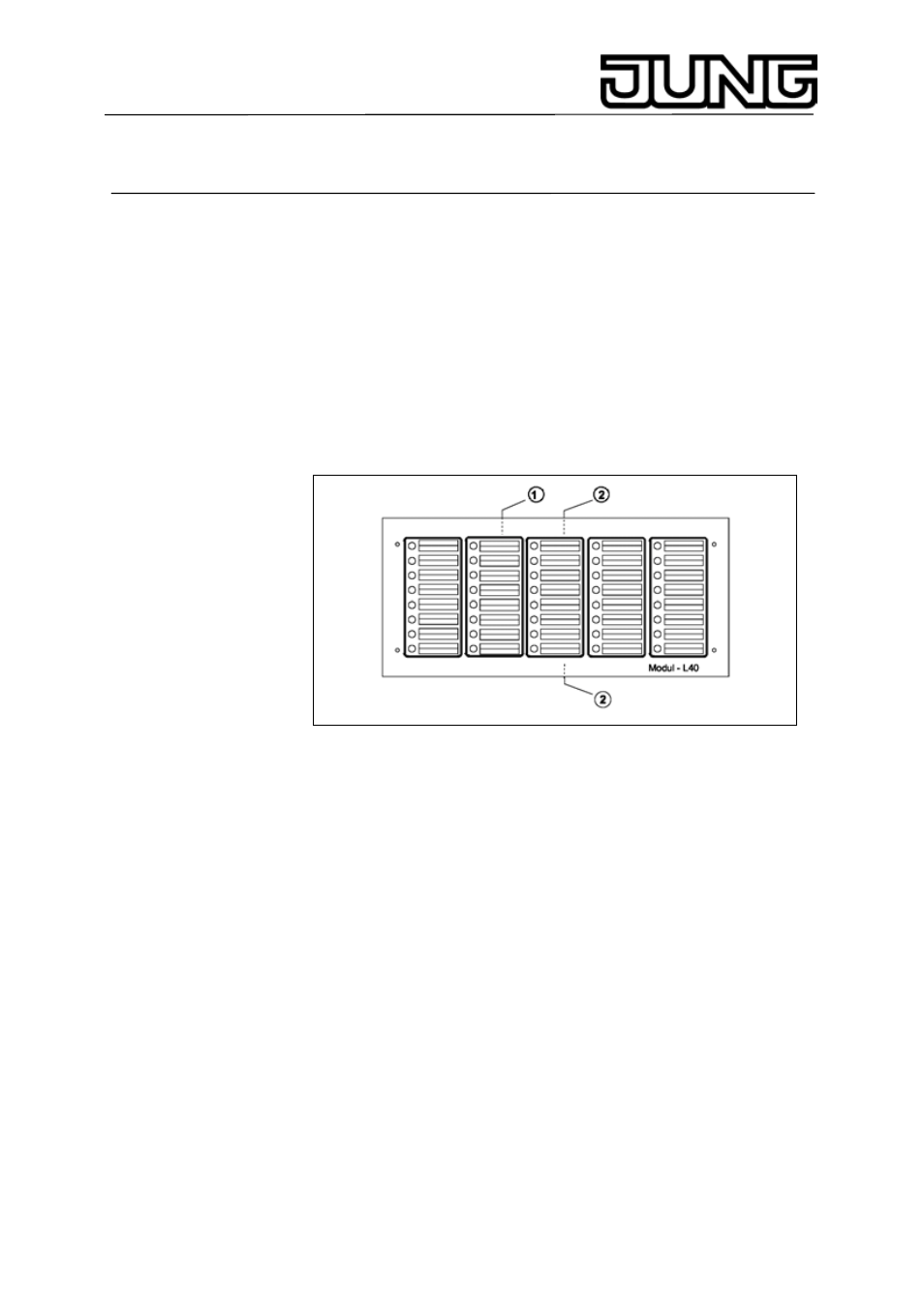

Frontplatte L 40
Mit der Frontplatte L 40 wird über 40 LED der Status verschiedener
Funktionen eines instabus EIB-Systems wiedergegeben.
Die Beschriftung der einzelnen Kanäle erfolgt mit austauschbaren
Einschubstreifen.
Über einen Stufenschalter (1) wird die Frontplatte auf die projektierte
Moduladresse eingestellt.
Die Frontplatte wird über ein 20-poliges Flachbandkabel (2) mit dem
Steuermodul oder der Steuerelektronik des Melde- und Bedientableaus
verbunden.
Eine zweite Steckerleiste ermöglicht den Anschluss weiterer Module.
Die Versorgung erfolgt über das Flachbandkabel (2).
Stufenschalter und Steckerleisten befinden sich auf der Rückseite der
Frontplatte.
