Synoptik
10

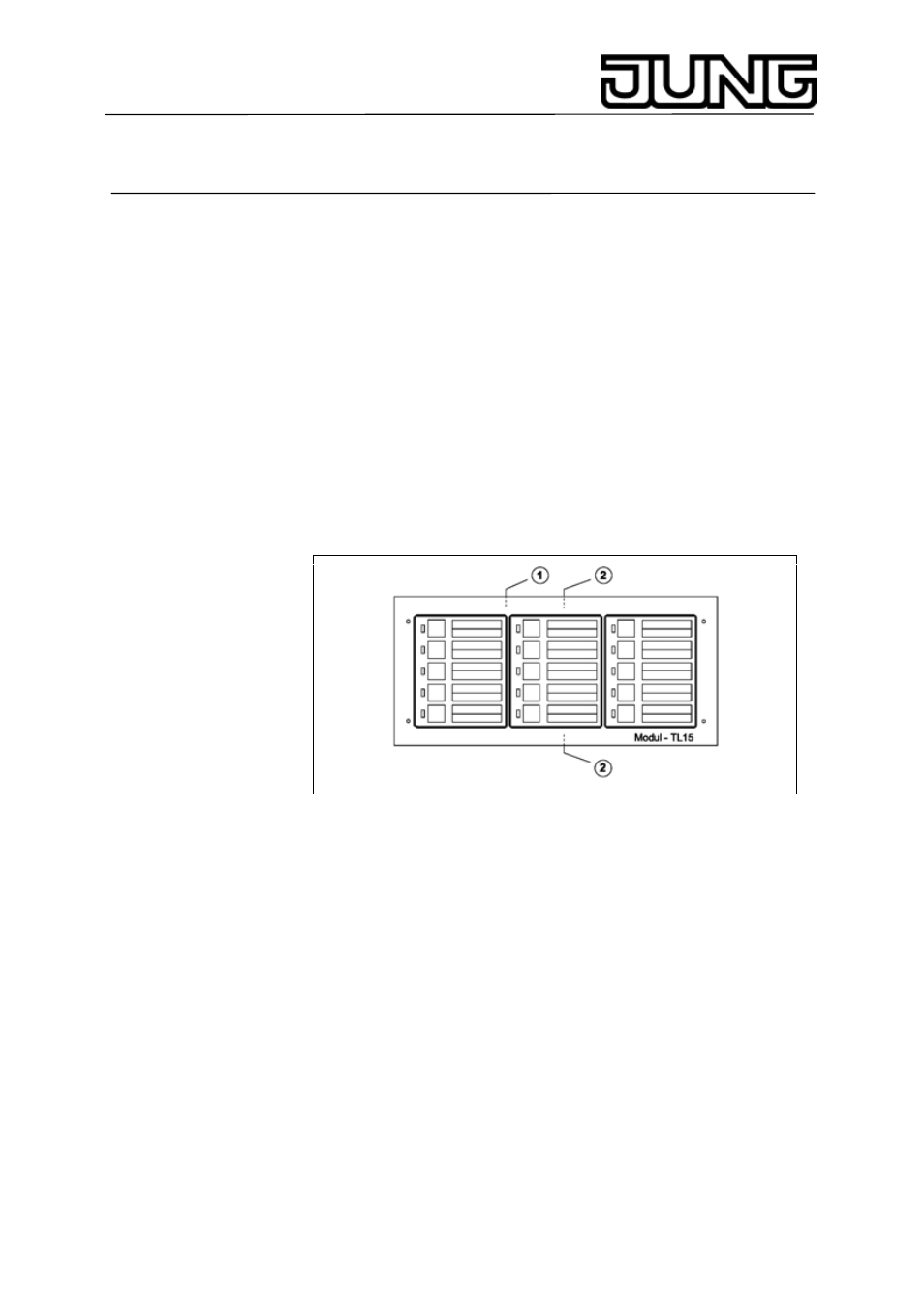

Frontplatte TL 15
Mit der Frontplatte TL 15 können über 15 Taster Befehle auf den
instabus EIB gesendet werden (z. B. Licht AUS, Dimmen AB, Jalousie
AUF, etc.).
Zusätzlich wird über 15 LED der Status eines instabus EIB-Systems
wiedergegeben.
Die Zuordnung von LED und Tastern ist frei wählbar. Sie wird mit Hilfe
des WINDOWS-Programmiersystems EIBTAB vorgegeben.
Die Beschriftung erfolgt mit austauschbaren Einschubstreifen.
Über einen Stufenschalter (1) wird die Frontplatte auf die projektierte
Moduladresse eingestellt.
Die Frontplatte wird über ein 20-poliges Flachbandkabel (2) mit dem
Steuermodul oder der Steuerelektronik des Melde- und Bedientableaus
verbunden.
Eine zweite Steckerleiste ermöglicht den Anschluss weiterer Module.
Die Versorgung erfolgt über das Flachbandkabel Ç.
Stufenschalter und Steckerleisten befinden sich auf der Rückseite der
Frontplatte.
