Synoptik
7
Binäreingangsmodul
Mit dem Binäreingangsmodul können in Kombination mit dem
Steuermodul bzw. der Steuerelektronik des Melde- & Bedientableaus
Informationen aus der konventionellen Installationstechnik dem instabus
EIB zur Verfügung gestellt werden.
An ein Modul sind bis zu 15 potentialbehaftete AC 230 V Kontakte
anschließbar.
In Abhängigkeit von der eingangsseitigen Signaldauer können die
anliegenden Potentiale in Schalt - Dimm- oder Jalousiebefehle für
Busteilnehmer umgewandelt werden (projektiert mit Hilfe der
Programmiersoftware EIBTAB ).
Zur Vermeidung von Störeinflüssen sind die Eingänge über Optokoppler
galvanisch getrennt.

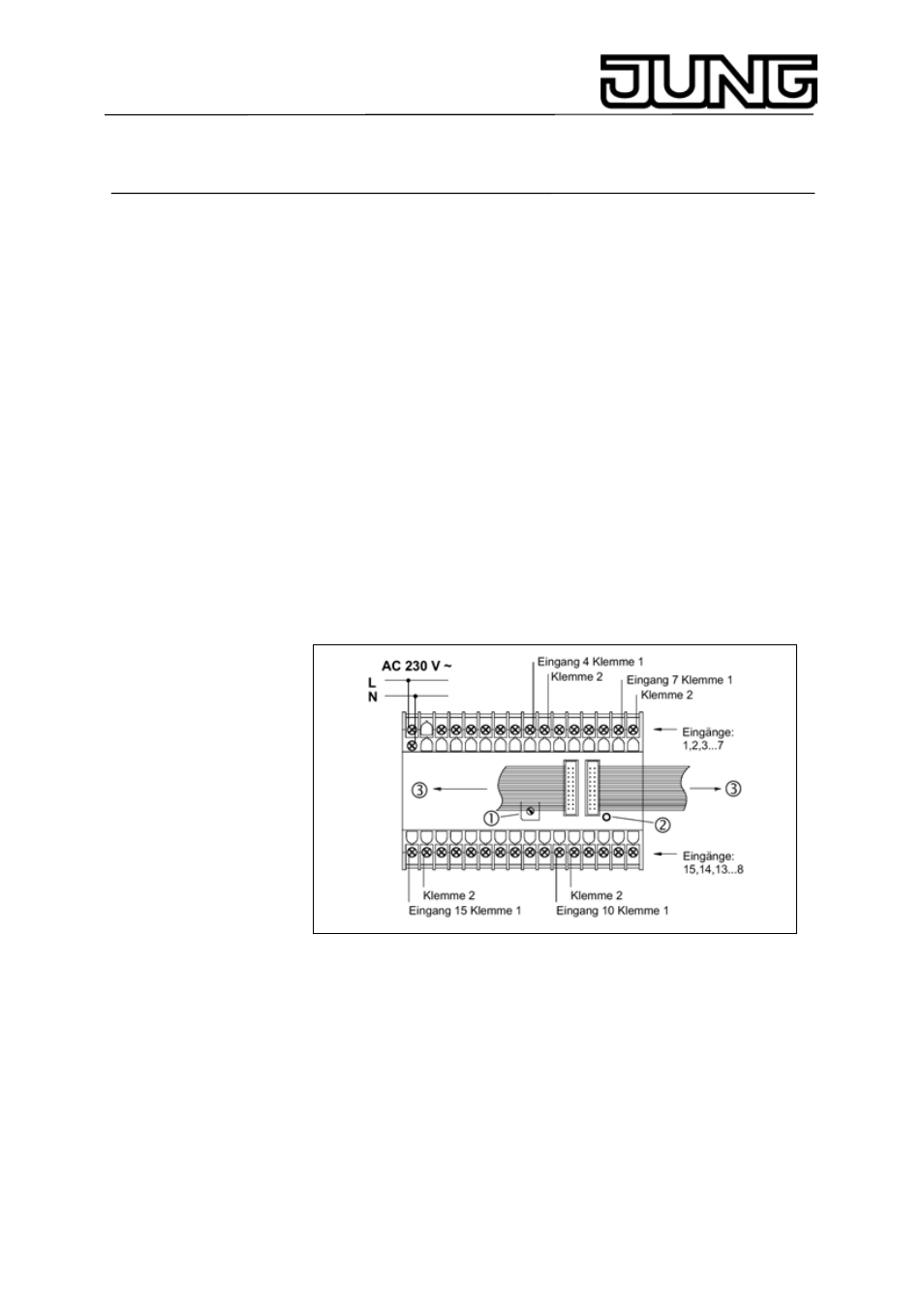

Über einen Stufenschalter (1) wird das Binäreingangsmodul auf die
projektierte Moduladresse eingestellt.
Funktion Betriebs-LED (2):
rot / grün blinkend =>
fehlende Verbindung zur Steuerelektronik
Dauerlicht rot
=>
fehlende 230 V-Versorgung bei vorhandener
Verbindung zur Steuerelektronik
Das Binäreingangsmodul wird mit Hilfe eines 20-poligen
Flachbandkabels an das Steuermodul bzw. an die Steuerelektronik des
Melde- & Bedientableaus angeschlossen. Eine zweite Steckerleiste É
ermöglicht den Anschluss weiterer Module.
