Synoptik
4
Treibermodul 24 V Spannungsversorgung 18 V AC
Das Treibermodul 24 V ermöglicht die Ansteuerung von 30 Glühlampen
(pro Lampe max. 0,8 W) bzw. Relais 24 V DC (Relaisempfehlung siehe
Techn. Daten) sowie die Abfrage von 30 potentialfreien Kontakten.
Es ist nur zusammen mit einem Steuermodul sowie mit einer externen
Spannungsversorgung betriebsfähig. Das Treibermodul kann wahlweise
mit 18 V AC oder 24 V DC versorgt werden.
Hinweis: Bezugspotentiale einer externen Spannungsversorgung und
des Treibermoduls (GND) nicht verbinden.

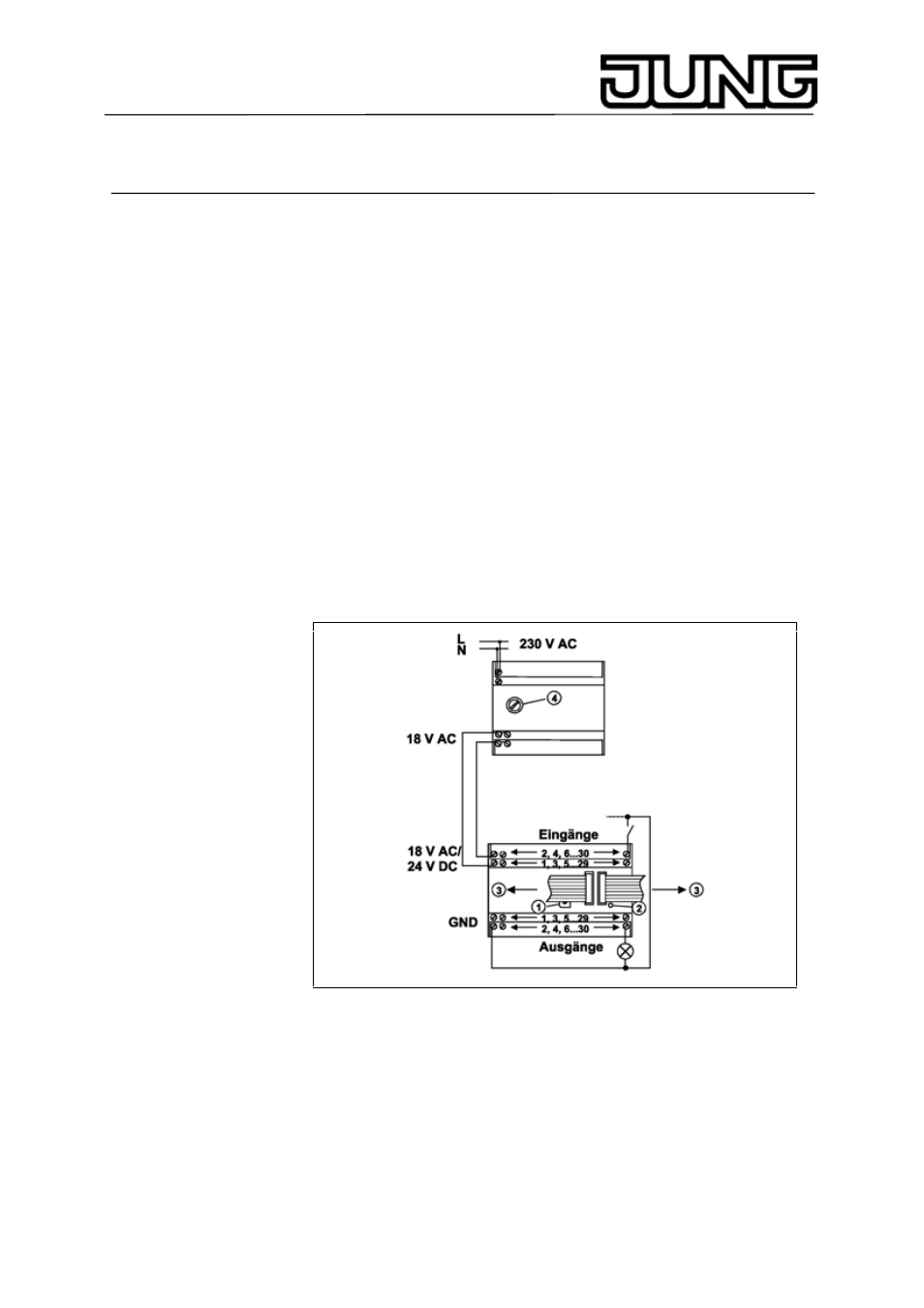

Über einen Stufenschalter (1) wird das Treibermodul auf die projektierte
Moduladresse eingestellt. Die Ausgänge sind gegen Überlastung
geschützt.
Im Überlastfall oder bei fehlender Versorgungsspannung des
Treibermoduls bei angeschlossenem Flachbandkabel schaltet die
Betriebs-LED (2) von grün auf rot um.
Das Treibermodul wird über ein 20-poliges Flachbandkabel (3) mit dem
Steuermodul oder der Steuerelektronik des Melde- und Bedientableaus
verbunden. Eine zweite Steckerleiste (3) ermöglicht den Anschluss
weiterer Module.
Die Spannungsversorgung 18 V AC / 50 VA ist mit einer Feinsicherung T
500 mA (4) abgesichert.
