Synoptik
5

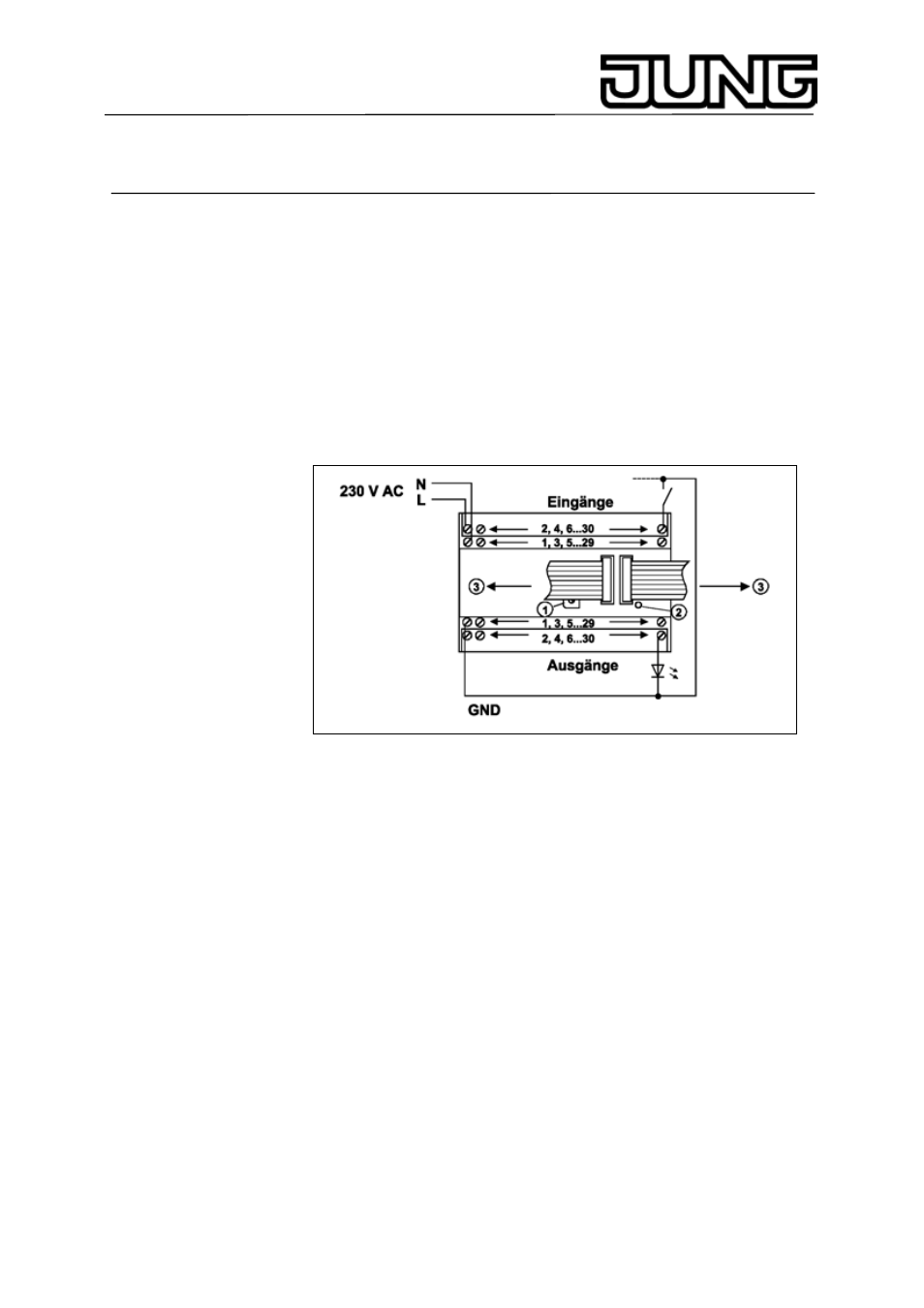

Treibermodul LED Das Treibermodul LED ermöglicht die Ansteuerung von 30 LED (ohne
Vorwiderstand) sowie die Abfrage von 30 potentialfreien Kontakten.
Es ist nur zusammen mit einem Steuermodul betriebsfähig.
Über einen Stufenschalter (1) wird das Treibermodul auf die projektierte
Moduladresse eingestellt.
Die Ausgänge sind gegen Überlastung geschützt. Im Überlastfall oder
bei fehlender Versorgungsspannung des Treibermoduls bei
angeschlossenem Flachbandkabel schaltet die Betriebs-LED (2) von
grün auf rot um.
Das Treibermodul wird über ein 20-poliges Flachbandkabel (3) mit dem
Steuermodul oder der Steuerelektronik des Melde- und Bedientableaus
verbunden. Eine zweite Steckerleiste (3) ermöglicht den Anschluss
weiterer Module.
