Anschluss eines Akkus mit einer Kapazität > 5 Ah (Bild 3)
Klemme
Anschluss
Farbe
;=+ (4)
Temperaturfühler
weiß / WH
;=– (4)
Temperaturfühler
gelb / YE
<– (5)
Akku –
schwarz / BK
<+ (5)
Akku +
rot / RD

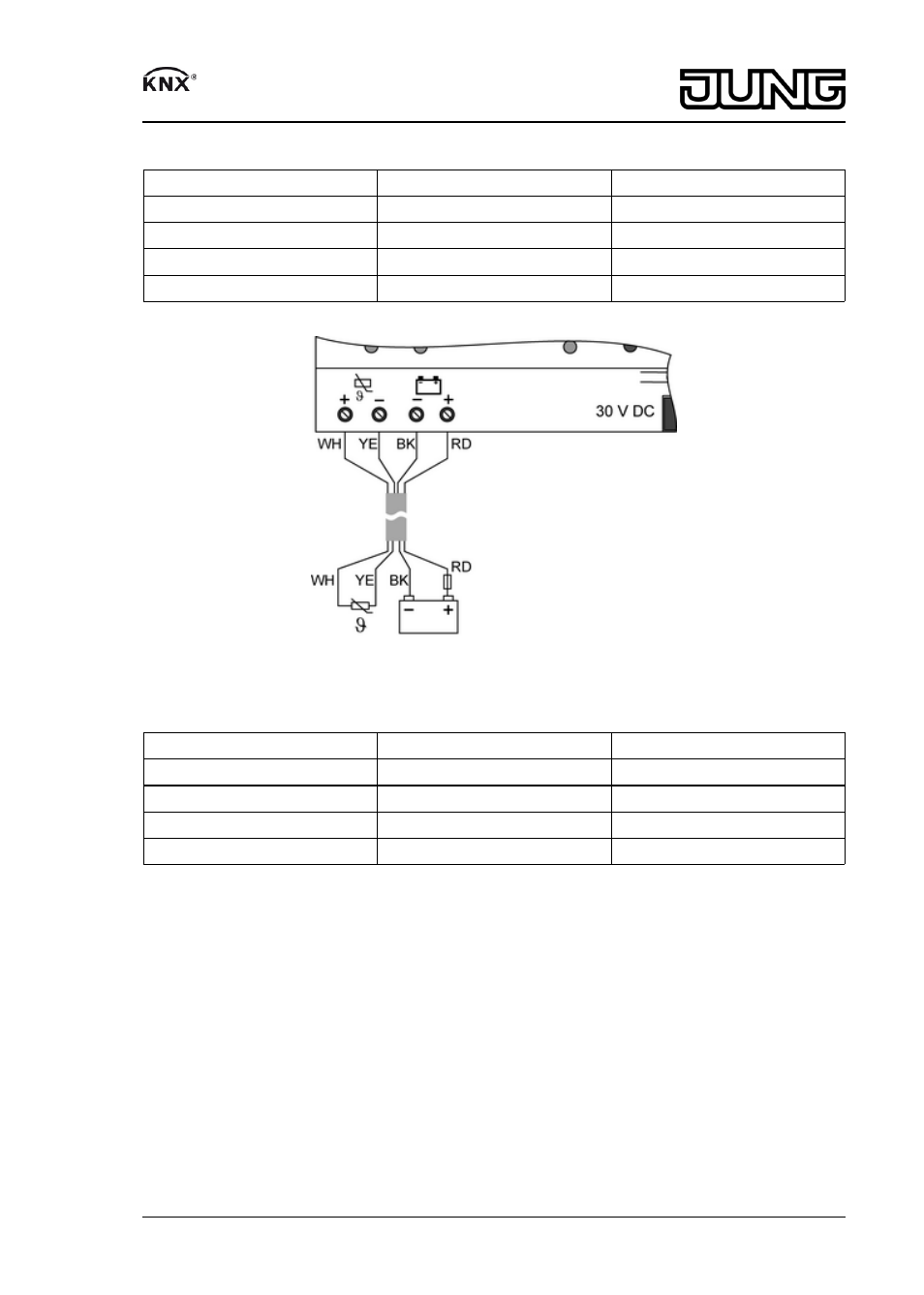

Bild 3: Anschluss eines Akkus > 5 Ah mit 4-adrigem Kabelsatz
Anschluss von zwei Akkus mit einer Kapazität > 5 Ah (Bild 4)
Klemme
Anschluss
Farbe
;=+ (4)
Temperaturfühler
weiß / WH
;=– (4)
Temperaturfühler
gelb / YE
<– (5)
beide Akkus –
schwarz / BK
<+ (5)
beide Akkus +
rot / RD
4/8
32546513
J:0082546513
16.08.2010
Unterbrechungsfreie KNX-Spannungsversorgung
