Seite 5

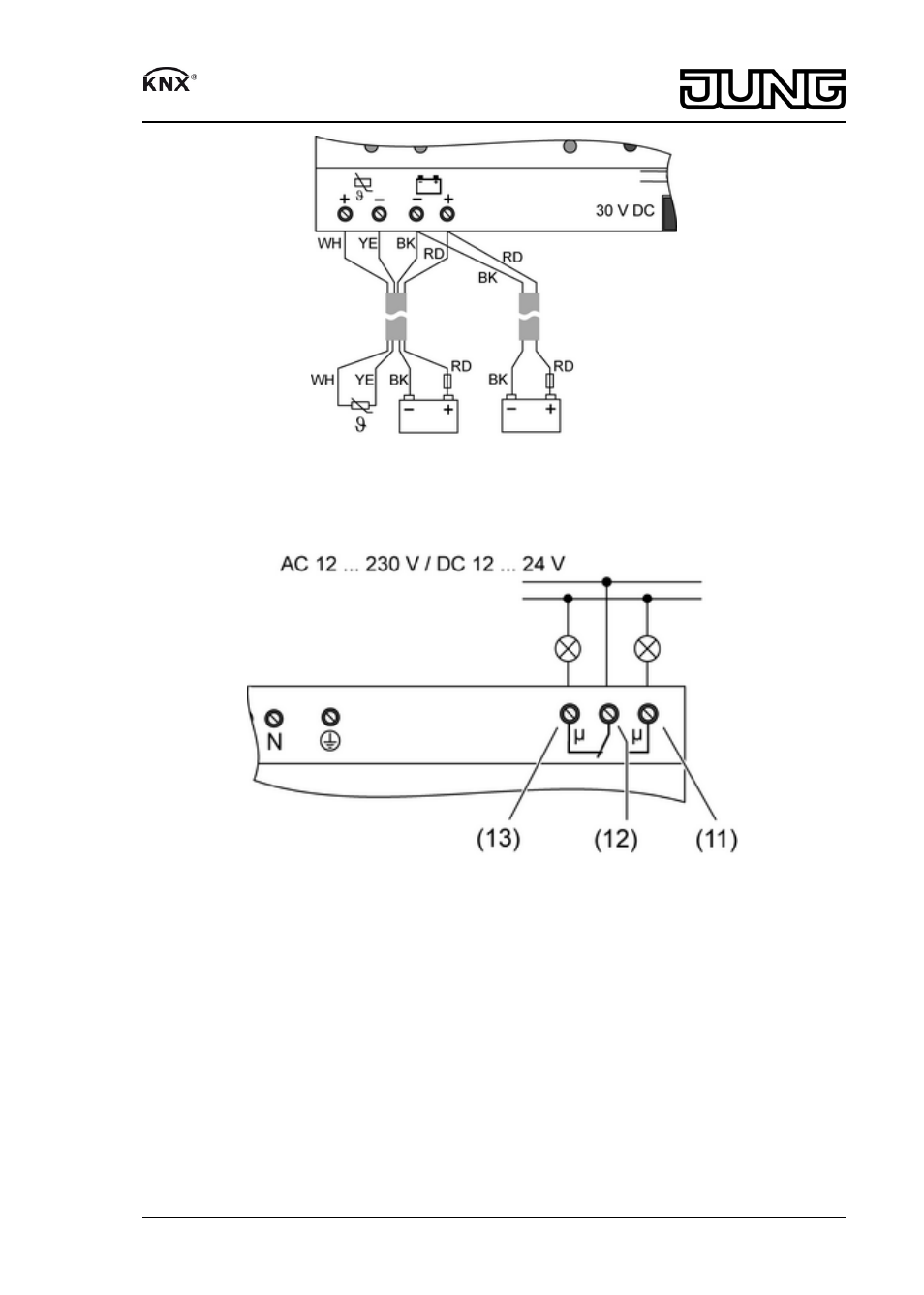

Bild 4: Anschluss von zwei Akkus > 5 Ah mit 4- und 2-adrigem Kabelsatz
Störungsmelder anschließen
Bild 5: Anschluss externer Störungsmelder
Die unterbrechungsfreie Spannungsversorgung erkennt Netzausfall, Akkufehler,
Überspannung, Überlast und Kurzschluss und meldet diese Betriebsstörungen mit Hilfe eines
Wechslerkontaktes. Eine Überwachungseinrichtung kann die Störung erfassen und
weitermelden.
o Melder für Normalbetrieb an Klemmen (12) und (13) anschließen.
o Melder für Störung an Klemmen (12) und (11) anschließen.
4.2 Inbetriebnahme
Gerät in Betrieb nehmen
o Netzspannung einschalten.
LED ON (6) und 230 V OK (2) leuchten.
Wenn ein Akku angeschlossen ist: LED <OK (3) leuchtet.
i Das Gerät prüft den angeschlossenen Akku alle 15 Minuten. Die Aktualisierung des
Meldestatus – Akkufehler oder fehlerfreier Betrieb – erfolgt innerhalb dieser 15 Minuten.
5/8
32546513
J:0082546513
16.08.2010
Unterbrechungsfreie KNX-Spannungsversorgung
