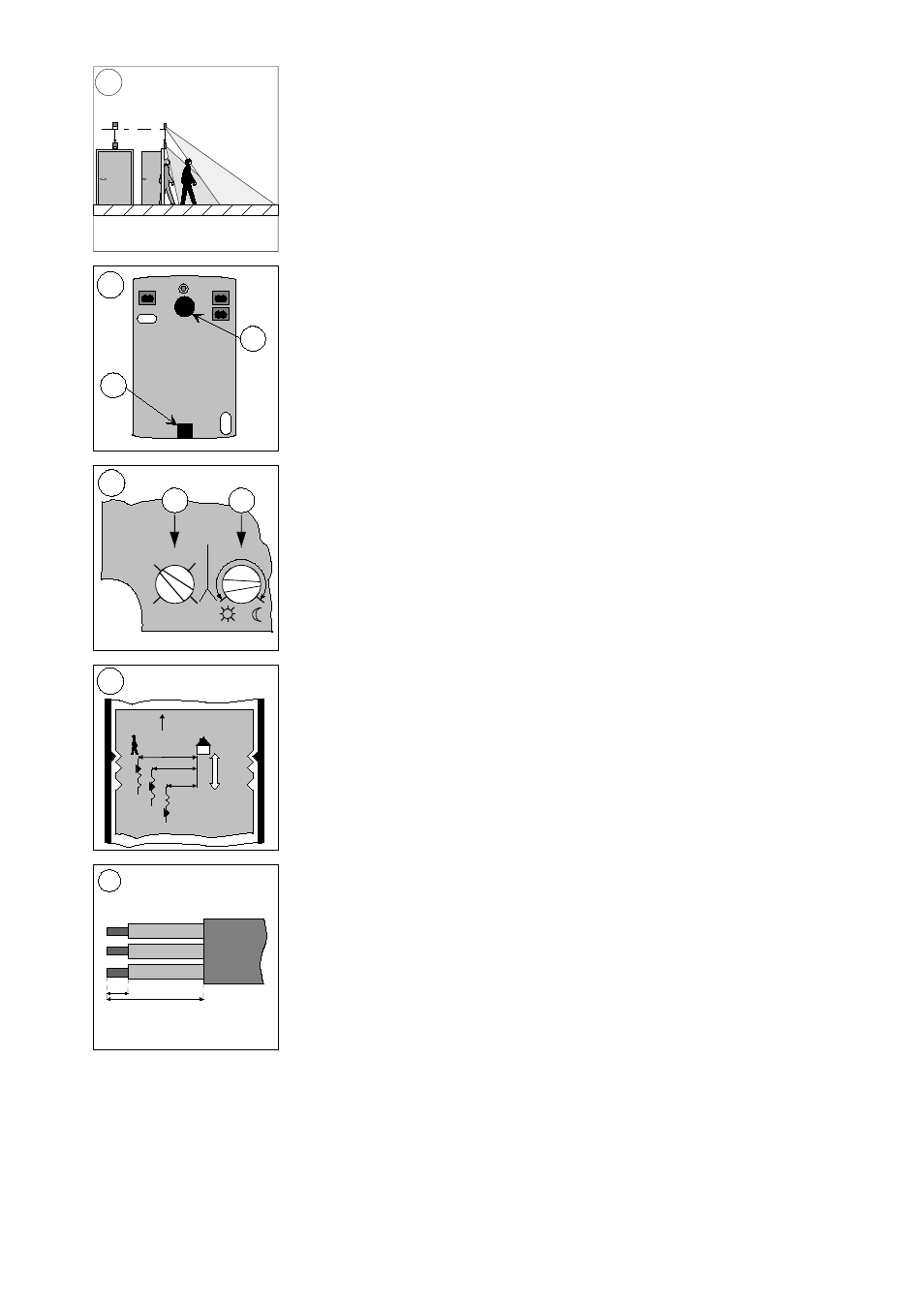

(Bild C).
Montage-Reihenfolge
1.
Stromkreis freischalten.
2.
Gummitülle
durchstoßen (Bild D).
Wasserdurchlässigen Verschluß des Kondenswasserloches
ô nicht entfernen.
3.
Um Eindringen von Feuchtigkeit zu
verhindern wird Leitungseinführung von unten empfohlen.
Nur bei Leitungseinführung von unten
Geräterückwand in beiliegenden Rahmen einlegen. Der Leitungsaus schnitt im
Rahmen liegt dabei unten.
4.
Leitung einführen.
5.
Geräterückwand (je nach Leitungseinführung mit oder ohne Rahmen)
montieren. Einbaulage beachten (Bild D).
6.
gem. Schaltplan anschließen (Bild H,I,J).
7.
Gewünschte Werte für Zeit
í und Helligkeit ÷ einstellen (Bild E).
Empfehlung: Helligkeitseinstellung wie dargestellt aktiviert das Gerät ab
Dämmerungsbeginn (individuelle Einstellung ermitteln).
8.
Reichweite einstellen (Bild F):
Gehäuse verschieben bis Raste in gewünschter Positionskerbe:
Raste oben:
maximale Reichweite
Raste mitte:
mittlere Reichweite
Raste unten:
minimale Reichweite
9.
Sensorteil unten in Geräterückwand einrasten und oben verschrauben.
10. Stromkreis
einschalten.
Funktionstest:
Abschreiten des Erfassungsbereichs bei (Werkseinstellung):
Zeiteinstellung...............ca. 10 sec
Helligkeitseinstellung....Tagbetrieb
Hinweise:
•
Bei Regen, Nebel oder Schnee, sowie bei nicht ausreichender Temperaturdifferenz
zwischen bewegtem Körper und Umgebung kann sich die Reichweite verringern.
•
Hat der Wächter abgeschaltet, muß bis zu einer neuen Einschaltung eine
Verzögerungszeit von ca. 3 Sek. Abgewartet werden.
