T
N
L
N
L
L
N
H
T
N
L
N
L
L
N
S1 S2
I
N
L
N
L
L
N
J
S2 S1

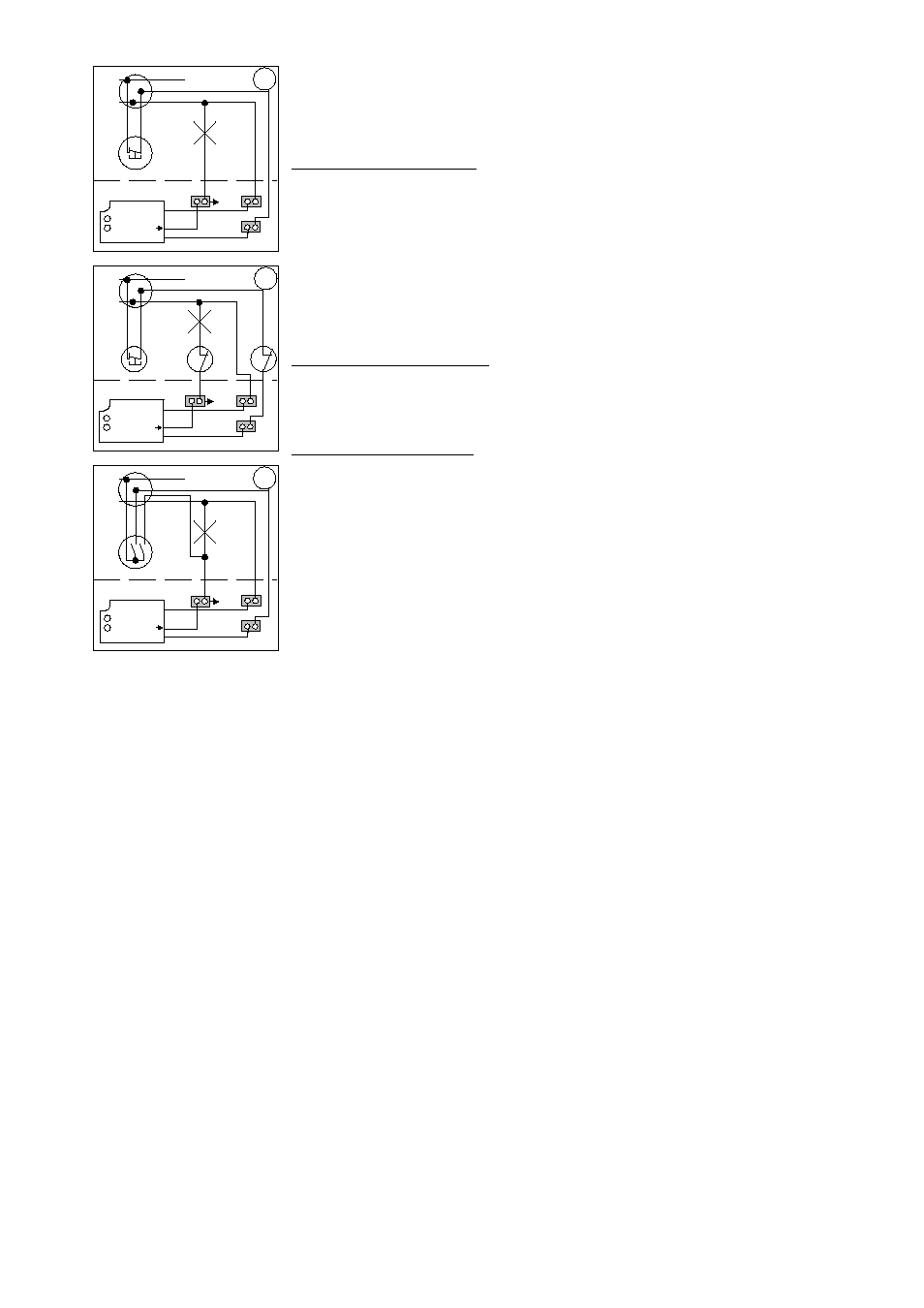

Schaltbilder
Abisolierlängen für äußeren Leitungsmantel und Basisisolierung beachten (Bild G).
Anschluß des Wächters (Bild H):
(Taster ‘T’ = Öffner)
Betätigung des Tasters für mindestens
1 Sekunde löst helligkeitsunabhängigen Schaltvorgang aus.
Es können mehrere Taster (Öffner) in Reihe geschaltet werden.
Sollen mehrere Wächter eine gemeinsame Last schalten, Wächter parallelschalten.
Durch Parallelschaltung erhöht sich nicht die max. Anschlußleistung.
Ausschalten des Wächters (Bild I):
Mit Schalter S1 oder Schalter S2 Wächter außer Betrieb setzen.
S1 löst bei Wiedereinschalten des Wächters einen Schaltvorgang aus, S2 nicht.
Automatik-Handbetrieb (Bild J):
S1: Automatik-Betrieb ein / aus
S2: Handbetrieb ein / aus
