Biometrisches Ident-System
Art.-Nr.: ..BIS 50..

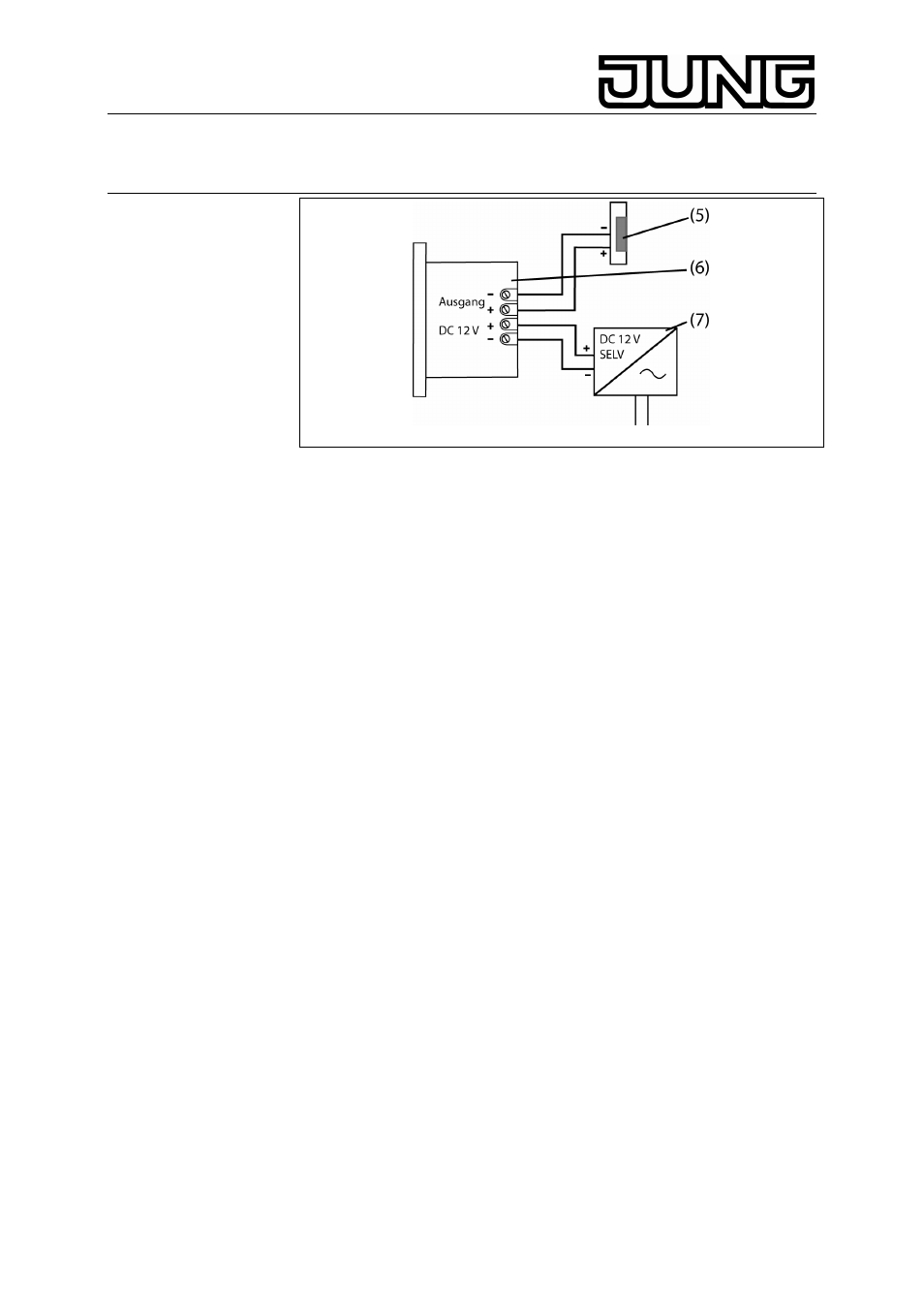

Bild 9: Anschluss
(5) Türöffner
(6) Fingersensor
(7) Spannungsversorgung
5.1. Gerät montieren
Für optimale Bedienung, sollte das Gerät in einer Höhe von etwa 1,35 m
montiert werden.
Empfehlung: Tiefe UP-Dose verwenden.
ƒ Spannungsversorgung in separater UP-Dose montieren.
ƒ Spannungsversorgung und Türöffner am Fingersensor anschließen
(Bild 9).
ƒ Gerät, incl. Rahmen, in der UP-Dose montieren. Die beiliegenden
Befestigungsschrauben handfest anziehen
Danach die Abdeckung montieren
L Bei der Demontage nicht am Sensorteil ziehen
L Stromaufnahme des Türöffners max. 1 A. Wird diese überschritten,
kann es zu Funktionsstörungen kommen, so dass kein Zutritt gewährt
wird.
5.2. Inbetriebnahme
Gerät in Betrieb nehmen
ƒ Netzspannung einschalten.
Nach etwa 2 Sekunden blinken alle LED. Nach maximal 30 Sekunden
ist das Gerät betriebsbereit.
ƒ Speichern der Masterfinger (Masterfinger speichern).
ƒ Bei Bedarf die Ansprechzeit des Schaltausganges anpassen. Die
Werkseinstellung beträgt 3 Sekunden (Ansprechzeit des
Schaltausganges verändern).
ƒ Bedienfinger speichern.
