5. Funktion
Heiztrafo
Der Heiztrafo dient zur Versorgung der in den Regen- und Windsensoren
integrierten Heizungen. Ein Kurzschlussschutz ist mit Hilfe einer
selbstrückstellenden Thermosicherung realisiert.
An einem Heiztrafo kann jeweils ein Regensensor und ein Windsensor
angeschlossen werden.

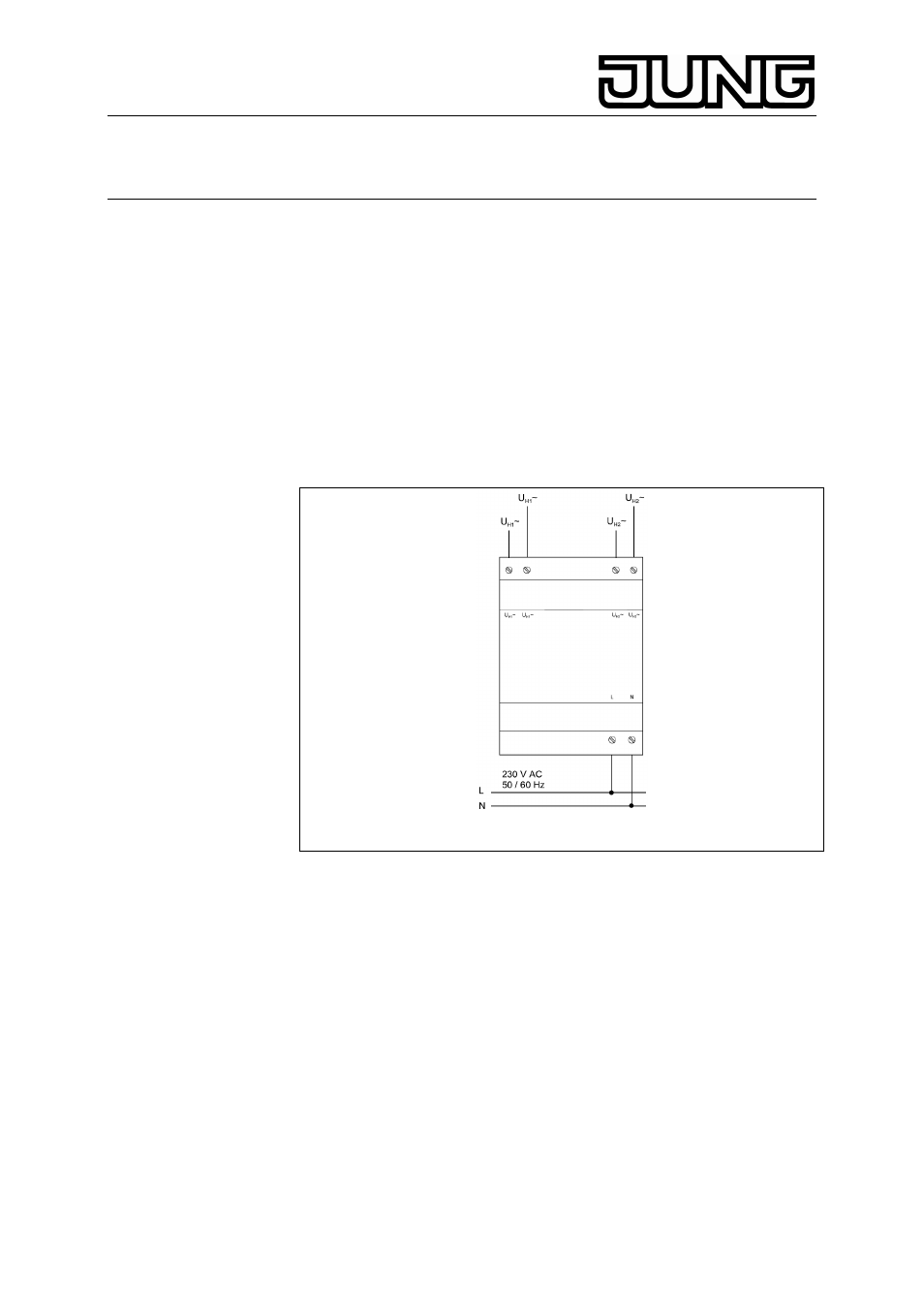

5.1. Anschluss Heiztrafo (siehe Bild
3)
UH1~:
Anschlussklemmen Sensor 1
UH2~:
Anschlussklemmen Sensor 2
Technische Änderungen vorbehalten.
3
6. Technische
Daten
Windsensor
Versorgung extern
Versorgungsspannung :
24 V DC (18 – 32 V DC)
Stromaufnahme :
ca. 12 mA (ohne Heizung)
Heizung :
24 V DC/AC PTC-Element (80°C)
Zuleitung :
3 m, LiYY 6 x 0,25 mm
2
verlängerbar auf max. 100 m
(Installationshinweise
beachten)
Messbereich :
0,7 ... 40 m/s, linear
max. Windgeschwindigkeit :
60 m/s kurzzeitig
Ausgang :
0 ... 10 V DC (min. 1,5 kΩ Bürde)
Umgebungstemperatur :
- 25 bis + 60 °C
Schutzart :
IP 65
Montagelage :
senkrecht stehend (vertikal)
Befestigungsart :
Montagewinkel
Gewicht :
ca. 300 g
