Seite 2
Produkteigenschaften
-
Einbindung in Gruppen- oder Zentralsteuerung über Nebenstellen mit weiteren 24-V-
Einsätzen
-
Betrieb als Hauptstelle oder Nebenstelle
-
Unterstützt Sensorfunktionen des Aufsatzes
-
Parallelschalten mehrer Motoren möglich
-
Durch Umpolen der Motorausgänge wird die Drehrichtung des Jalousiemotors bestimmt
"Polwende-Prinzip" (Bild 2)

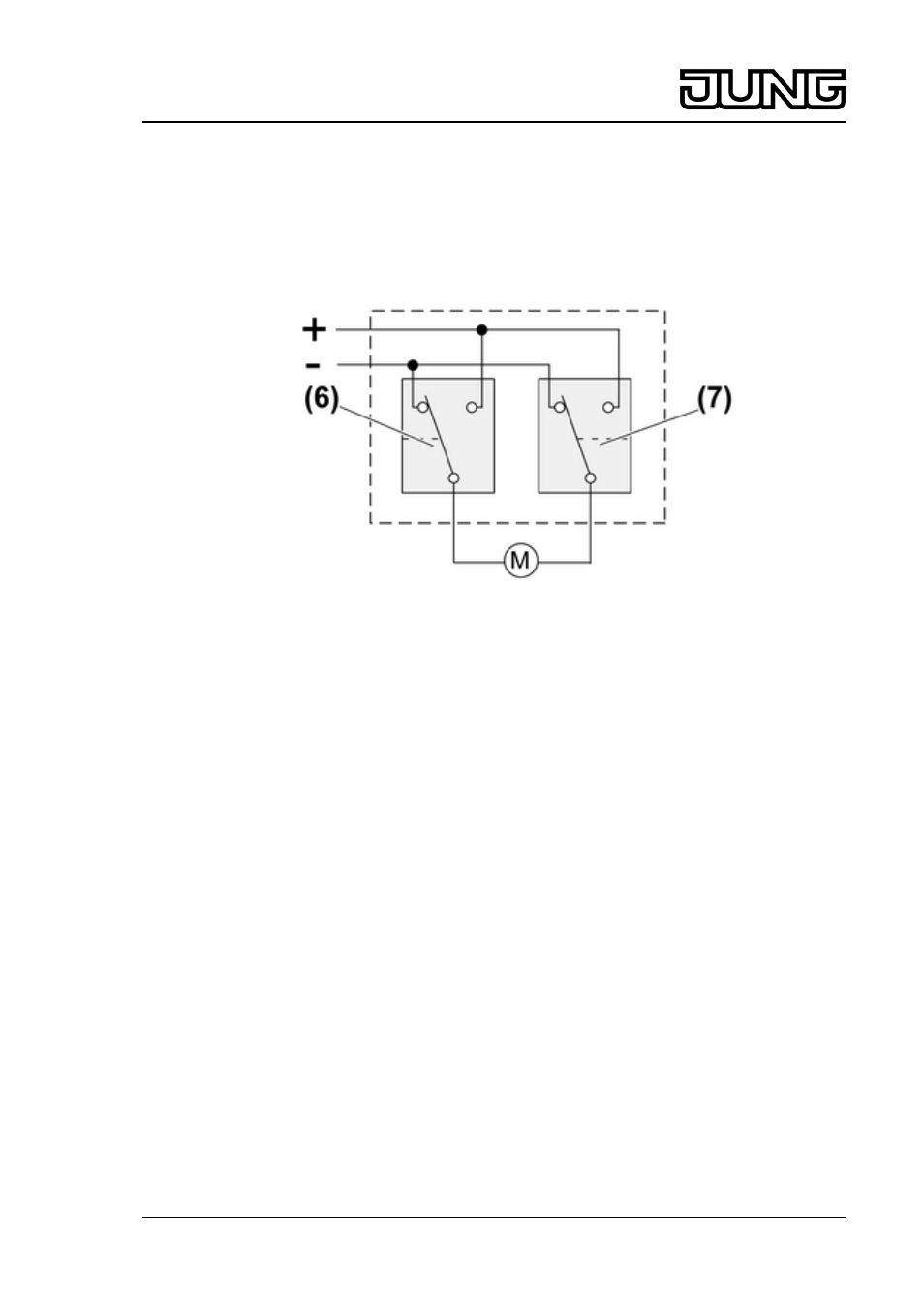

Bild 2: Ansteuerung Jalousiemotor
(6) Relaiskontakte für Auffahrt
(7) Relaiskontakte für Abfahrt
4 Bedienung
Behang fahren
o Aufsatz oben oder unten länger als eine Sekunde drücken.
Die Jalousie fährt in gewünschter Richtung bis in Endlage oder stoppt bei erneutem
Tastendruck.
Lamellen verstellen
o Aufsatz oben oder unten kürzer eine Sekunde drücken.
Die Lamellenstellung verändert sich in gewünschter Richtung für die Dauer des
Tastendrucks.
Behang fahren über mechanische Nebenstelle
o Taste für Auffahrt oder Abfahrt so lange drücken, bis der Behang die gewünschte Position
erreicht haben.
5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
Einsatz anschließen und montieren
Einsatz nur mit Netzgerät DC 24 V SELV betreiben.
2/8
32545313
J:0082545313
30.07.2010
Jalousie-Management
Motor-Steuerungs-Einsatz, DC 24 V
