i Die Sensorleitung darf nicht beliebig lang gewählt werden, da andernfalls Störungen von
anderen Verbrauchern und Leitungen eingekoppelt werden können. Fehlfunktionen können
die Folge sein. Daher nur abgeschirmte Leitung verwenden und die Abschirmung auf das
Massepotential legen. Die Gesamtlänge auf maximal 20 m beschränken und die Nähe zu
anderen elektrischen Einrichtungen vermeiden.
Sensorleitung Unterputz verlegen

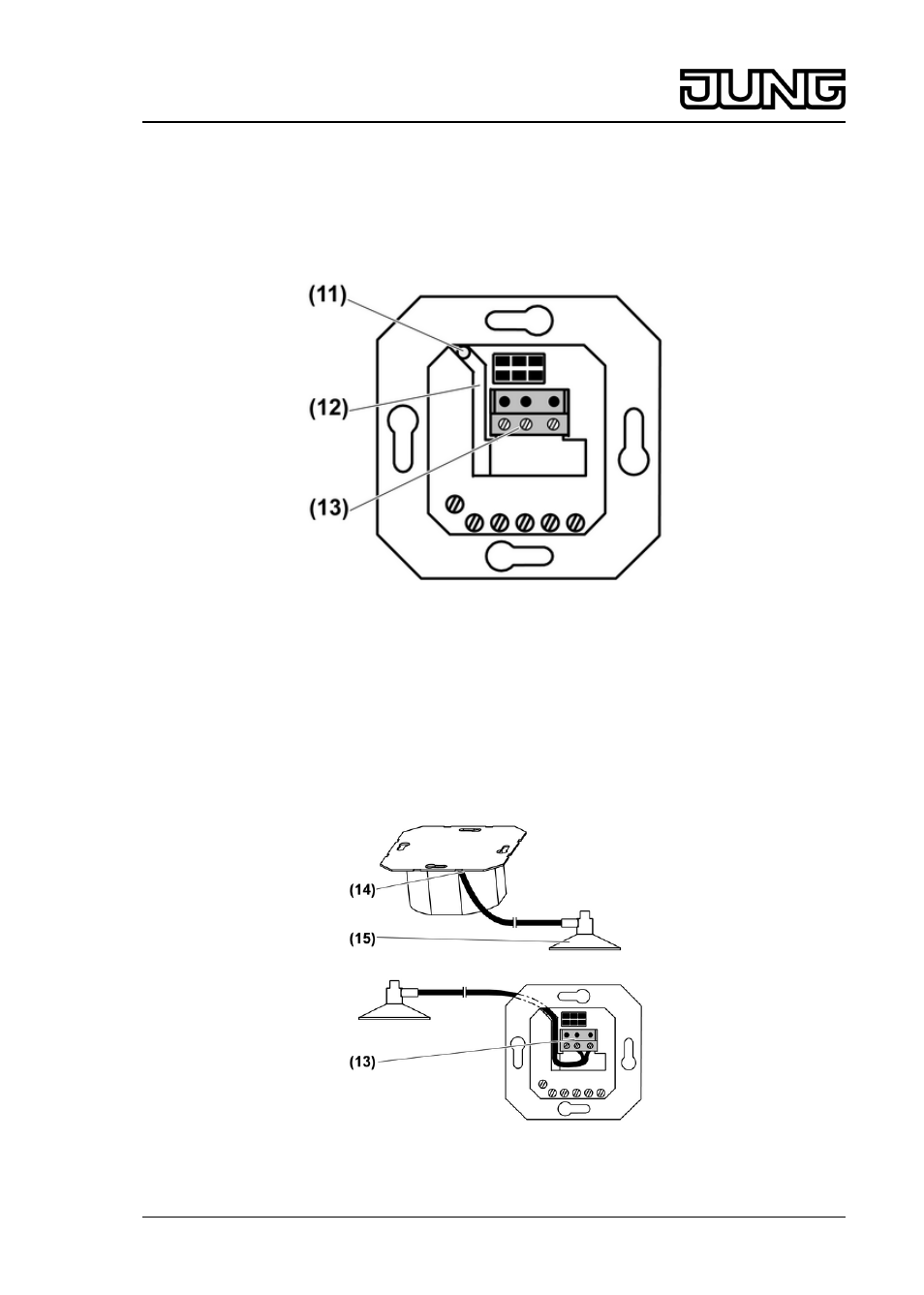

Bild 8: Unterputz-Verlegung der Sensorleitung
i Zur Unterputz-Verlegung der Sensorleitung nur abgeschirmte Leitung verwenden.
Empfehlung J-Y(ST)Y 2x2x0,6 mm.
o Die Leitung durch die Bohrung (11) des Einsatzes stecken und durch den Leitungskanal
(12) zum Klemmenblock (13) führen (Bild 8).
i Der Klemmenblock liegt den Aufsätzen mit Sensorauswertung bei.
o Leitung anschließen (siehe Sensorik an Klemmenblock anschließen).
Sensorleitung Aufputz verlegen
Bild 9: Aufputz-Verlegung der Sensorleitung
o Zur Aufputz-Verlegung des Innensensors (15) den Stecker abschneiden.
