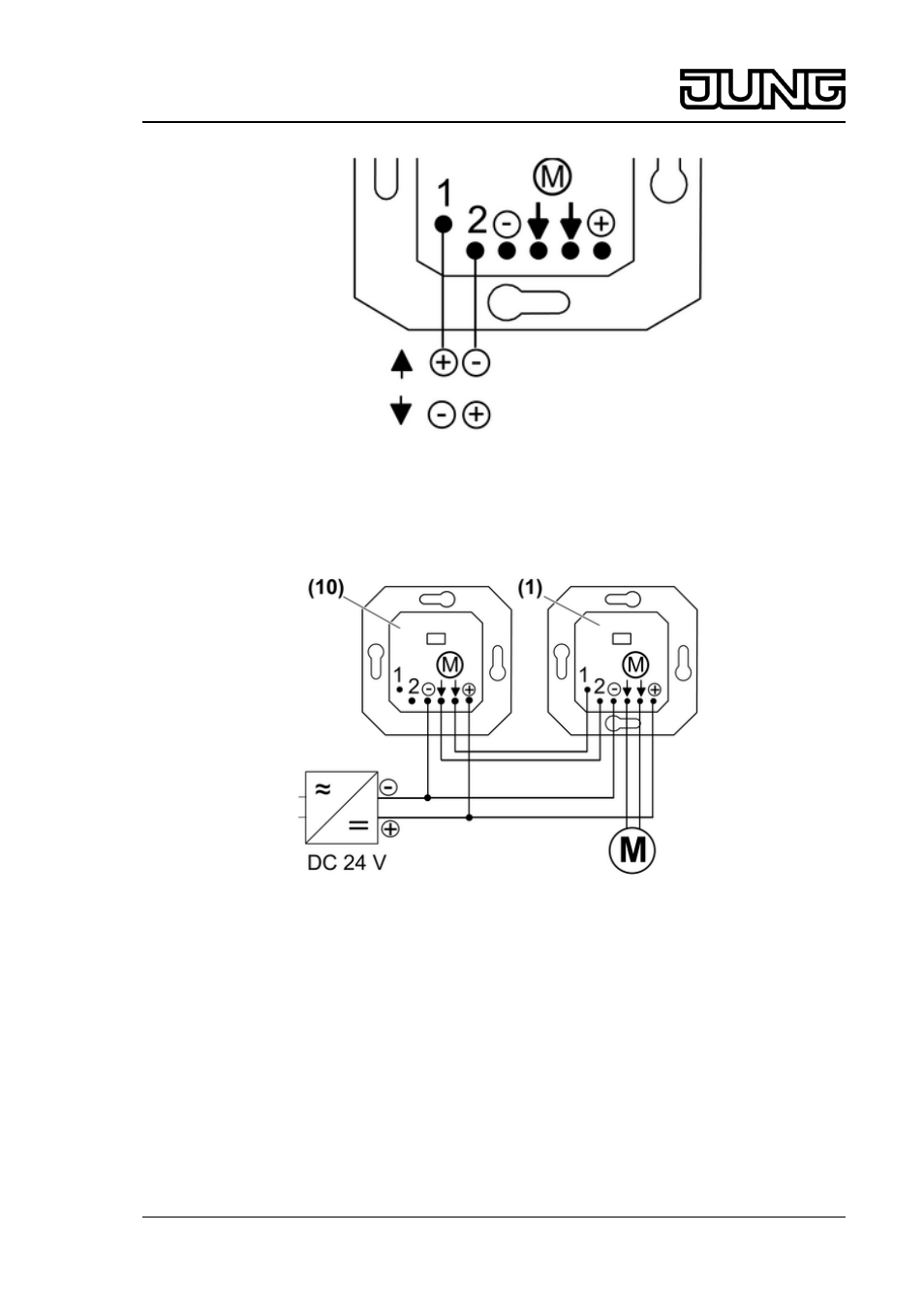

Bild 4: Anschlussbelegung Nebenstelleneingänge für entsprechende Fahrtrichtung

Die Drehrichtung des Jalousiemotors wird durch die Polarität beider Nebenstelleneingänge
bestimmt. Das Anschlussbild (Bild 4) zeigt die Fahrtrichtung des Behanges bei den
dargestellten Anschlussbelegungen.

Bild 5: Einsatz mit weiterem 24-V-Einsatz als Nebenstelle

4/8

32545313
J:0082545313

30.07.2010

Jalousie-Management

Motor-Steuerungs-Einsatz, DC 24 V
