JUNG 224ME Benutzerhandbuch
Seite 5

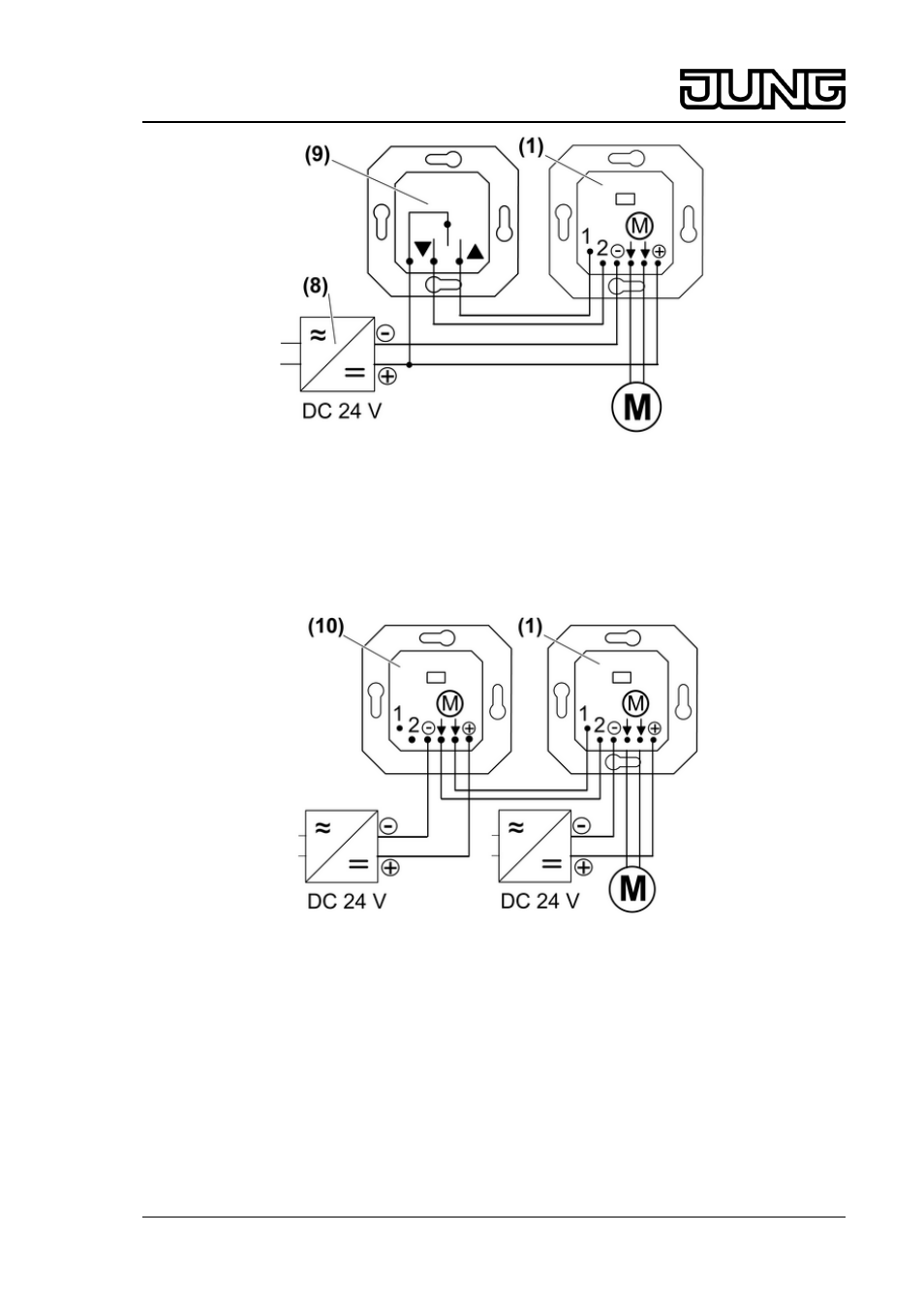

Bild 6: Anschlussplan Einsatz mit mechanischer Nebenstelle
Der Einsatz kann nur dann mit einer mechanische Nebenstelle betrieben werden, wenn Einsatz
und Nebenstelle vom selben Netzgerät versorgt werden. Einsatz und Nebenstelle haben dann
das gleiche "-" Potential und es reicht aus das "+" Potential über die Nebenstelle zu schalten.
Wird die Nebenstelle über ein anderes Netzgerät versorgt, muss ein weiterer 24-V-Einsatz (10)
verwendet werden, der beide Nebenstelleneingänge beschaltet.
Bild 7: Anschlussplan zwei Einsätze versorgt über zwei Netzgeräte
o Nebenstelle gemäß Anschlussplan (Bild 5), (Bild 6) oder (Bild 7) anschließen.
Sensorleitung installieren
für Aufsätze mit Sensorauswertung
i Die Sensorleitung führt Schutzkleinspannung SELV. Installationsvorschriften nach VDE
0100 beachten.
Die Installation der Sensorleitung kann auf drei unterschiedlichen Arten erfolgen. Unterputz-
Verlegung (Bild 8), Aufputz-Verlegung (Bild 9) und bei entsprechenden Aufsätzen,
Sensorleitung am Aufsatz einstecken (Bild 11).
5/8
32545313
J:0082545313
30.07.2010
Jalousie-Management
Motor-Steuerungs-Einsatz, DC 24 V
